第61回：コンフィギュレーションを使用したアセンブリモデリング（４）
コンフィギュレーションを使用したアセンブリのモデル作成について、4回に分けてご紹介します。
今回はその第４回目です。前回はこちらの記事です。
今回は、アセンブリのコンフィギュレーションの作成を行います。
操作手順
アセンブリファイルの作成
１．Pipe.sldprtファイル、Flange.sldprtファイルを開きます。

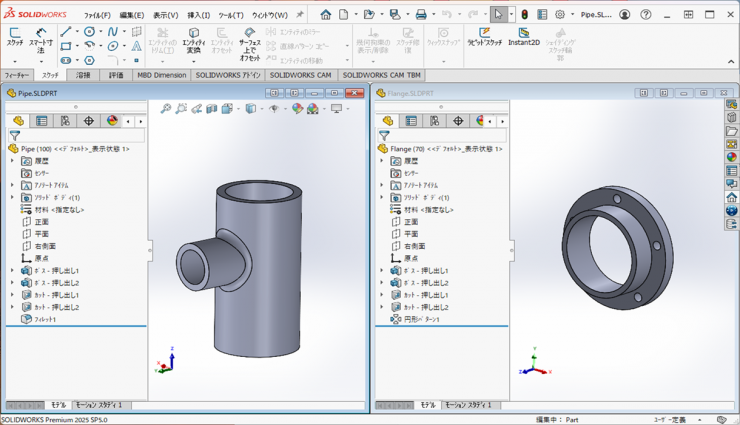

※下図は、ファイルを開いた後、【ウィンドウ】＞【左右に並べて表示】で、表示しています。
２．Pipeファイルをアクティブにします。

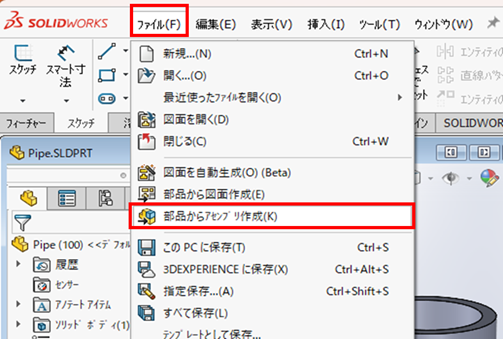

３．【ファイル】＞【部品からアセンブリ作成】をクリックします。

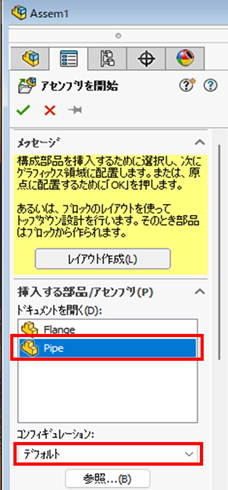

４．新規アセンブリファイルが開きます。【Pipe】を選択し、コンフィギュレーションで【デフォルト】を選択し、【OK】をクリックします。

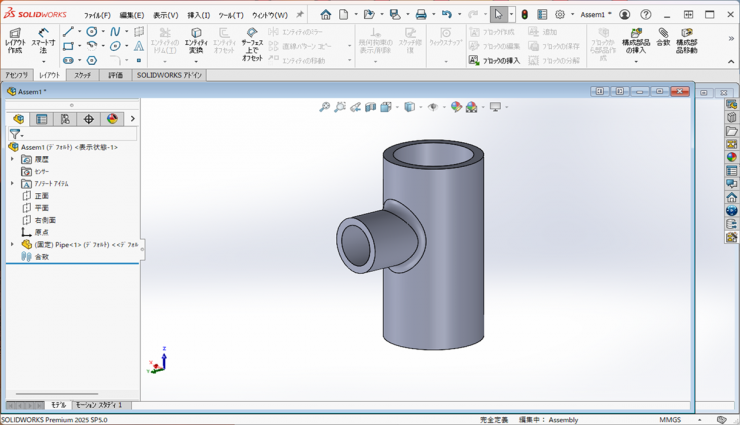

５．アセンブリファイルにPipeファイルが挿入され、【固定】の拘束がつきました。

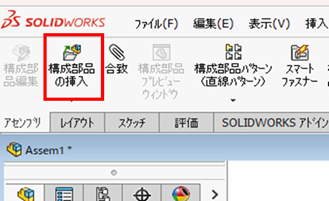

６．アセンブリタブの【構成部品の挿入】アイコンをクリックします。

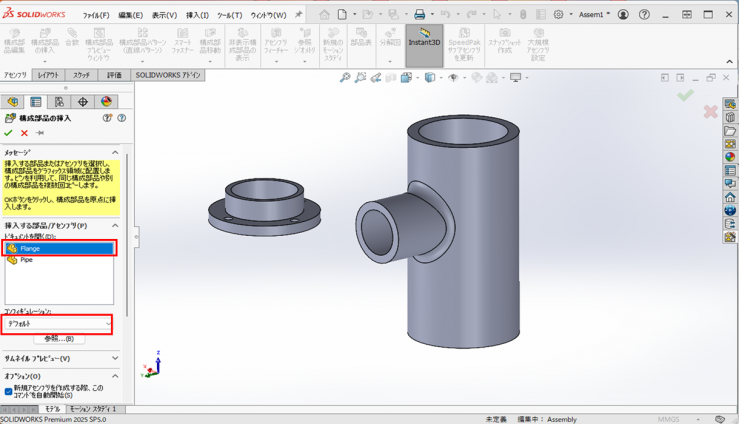

７．【Flange】を選択し、コンフィギュレーションで【デフォルト】を選択し、マウスをビュー内に移動し、適当な位置で、クリックし配置します。

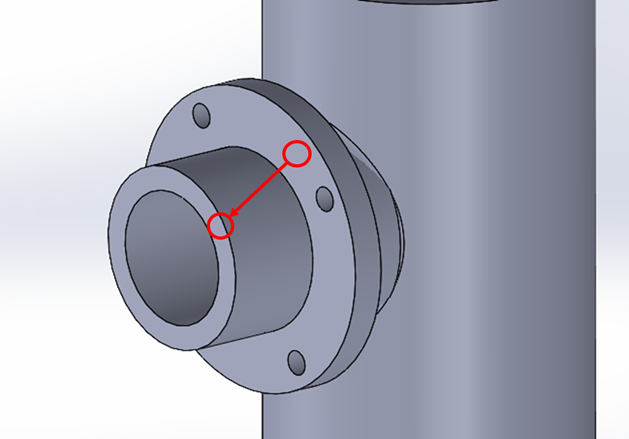

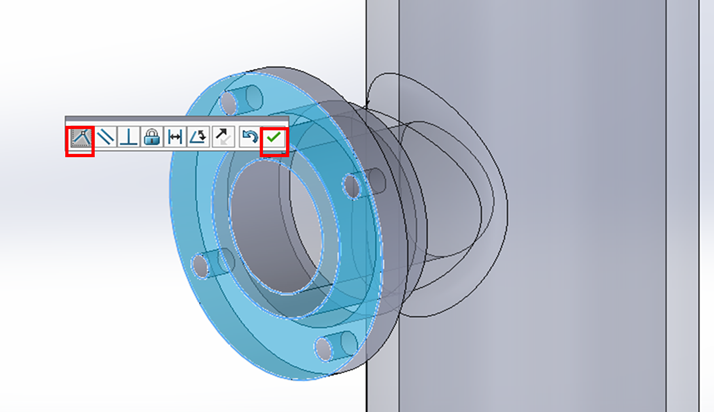

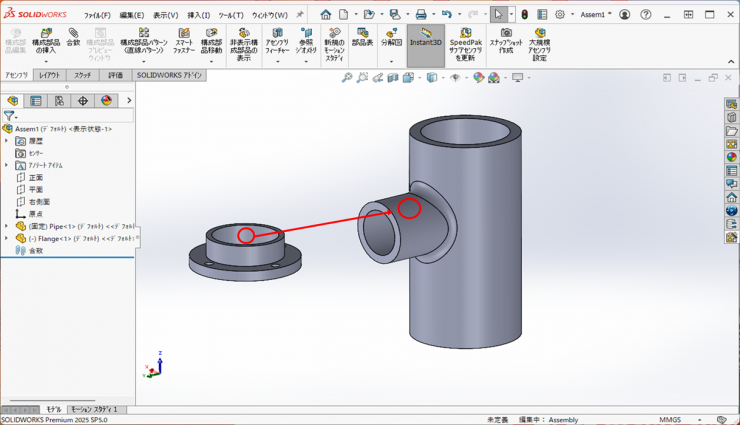

８．【Alt】キーを押下したまま、Flangeの内側の面をクリックし、Pipeの円筒面までドラッグします。

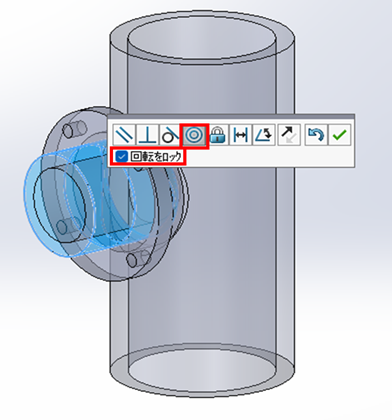

マウスのアイコンが【同心円】の形になりましたら、【Alt】キーとマウスの左ボタンを離します。【同心円】を選択し、【回転をロック】にチェックを入れます。
向きが正しいことを確認して、【OK】をクリックします。
９．【Alt】キーを押下したまま、Flangeの上面をクリックし、Pipeの上面までドラッグします。
マウスのアイコンが【一致】の形になりましたら、【Alt】キーとマウスの左ボタンを離します。【一致】を選択し、【OK】をクリックします。
１０．ファイルを保存します。（名前を【Assy】にします）
１１．Configuration Managerをクリックします。

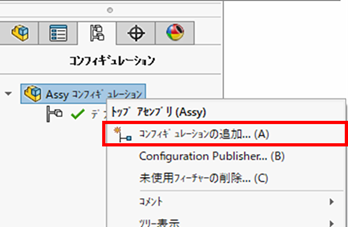

１２．「Assyコンフィギュレーション」で、右クリックし、【コンフィギュレーションの追加】をクリックします。

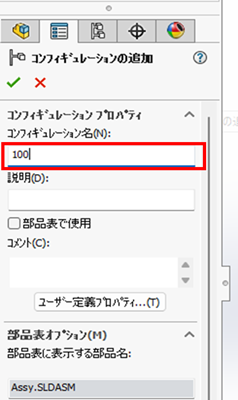

１３．コンフィギュレーション名に【100】と入力し、【OK】をクリックします。

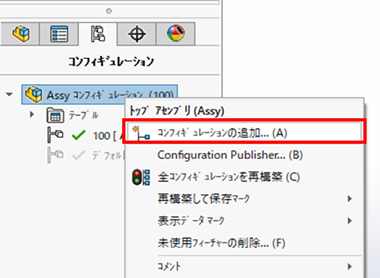

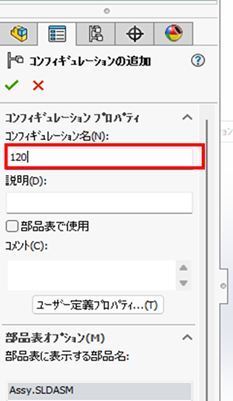

１４．同様に、コンフィギュレーション「120」を作成します。
１５．アセンブリの各コンフィギュレーションごとに部品ファイルのコンフィギュレーションを合わせていきます。
①アセンブリのConfiguration Managerで、「100」をダブルクリックして、アクティブにします。
②FeatureManagerデザインツリーをクリックします。
③Pipe部品をクリックします。

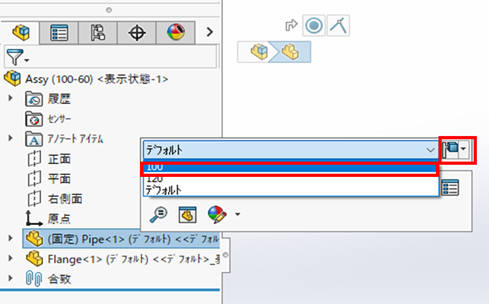

コンフィギュレーションが「当コンフィギュレーション」になっていることを確認し、コンフィギュレーションで【100】を選択し、【OK】をクリックします。

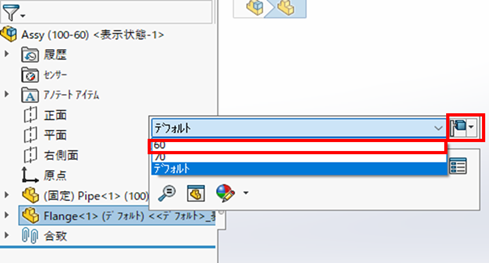

④Flange部品をクリックします。
コンフィギュレーションが「当コンフィギュレーション」になっていることを確認し、コンフィギュレーションで【60】を選択し、【OK】をクリックします。

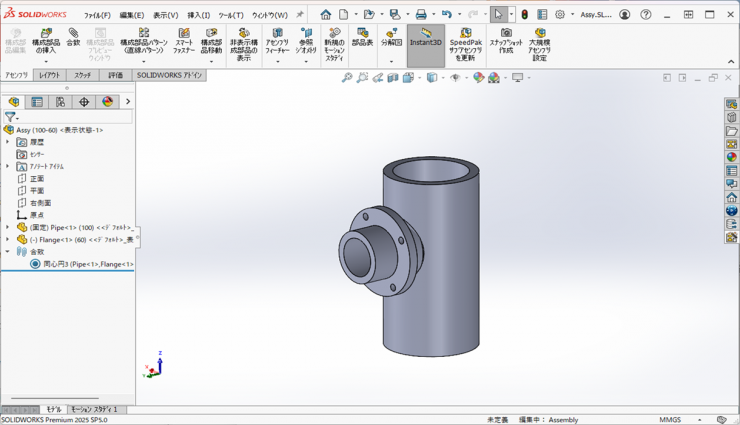

⑤コンフィギュレーション「100」の設定が終了しました。
⑥同様にコンフィギュレーション「120」を設定します。
アセンブリのConfiguration Managerで、「120」をダブルクリックして、アクティブにします。
⑦FeatureManagerデザインツリーをクリックします。
⑧Pipe部品をクリックします。

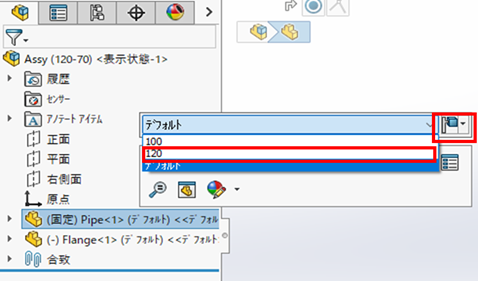

コンフィギュレーションが「当コンフィギュレーション」になっていることを確認し、コンフィギュレーションで【120】を選択し、【OK】をクリックします。

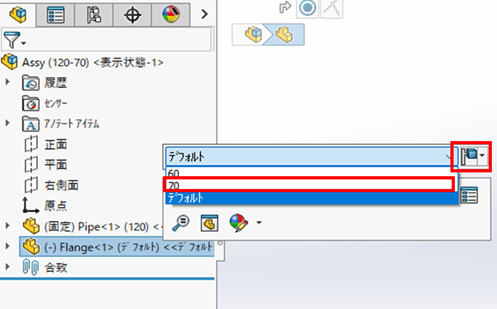

⑨Flange部品をクリックします。
コンフィギュレーションが「当コンフィギュレーション」になっていることを確認し、コンフィギュレーションで【70】を選択し、【OK】をクリックします。
⑩コンフィギュレーション「120」の設定が終了しました。

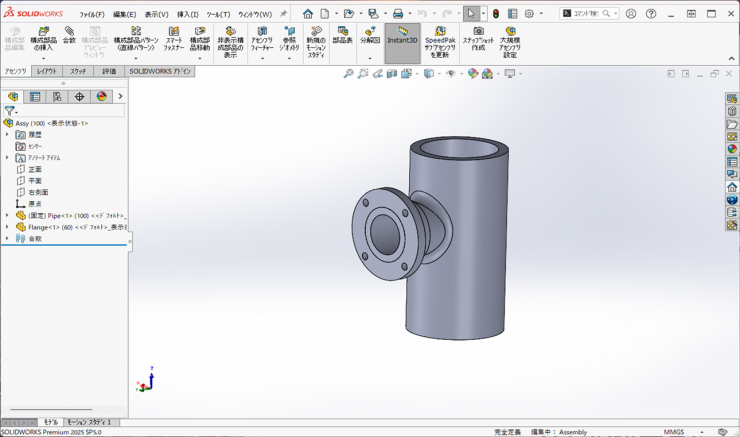

⑪Configuration Managerで、正しく設定されていることを確認してください。
16.アセンブリファイルを上書き保存します。
