インポートデータの修復（２）

【操作手順】
※事前の設定として、以下のオプションの設定をしておきます。

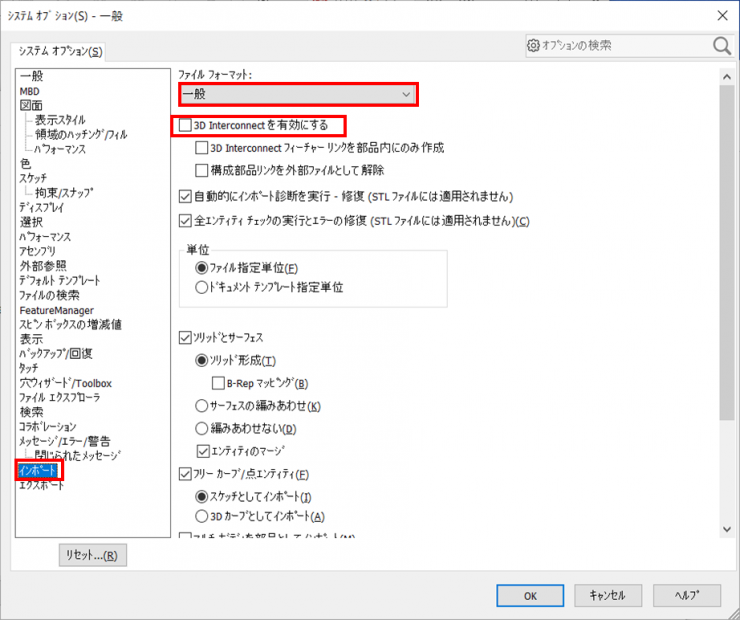

①【ツール】＞【オプション】をクリックします。
②システムオプションタブの【インポート】をクリックして、ファイルフォーマットで、【一般】を選択します。
③【３D Interconnectを有効にする】のチェックを外します。
④【OK】をクリックしてウィンドウを閉じます。

１．インポートファイルを開きます。

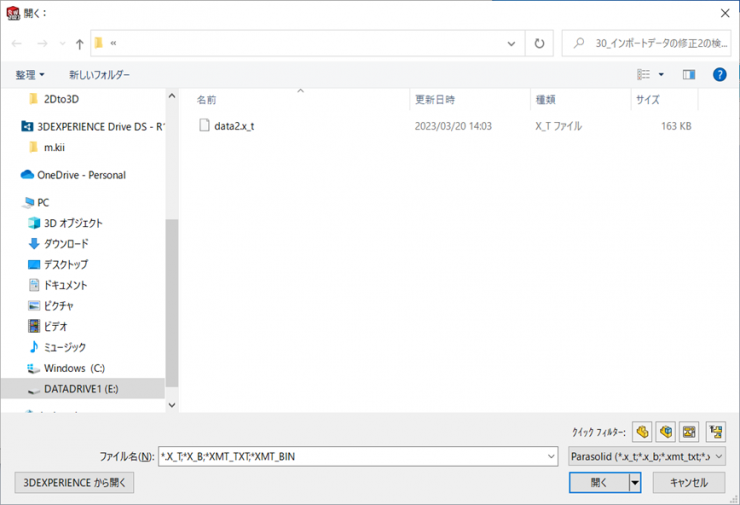

【ファイル】＞【開く】をクリックし、ファイルの種類を開くファイルの種類に変更します。
開くファイルを選択し、【開く】をクリックします。

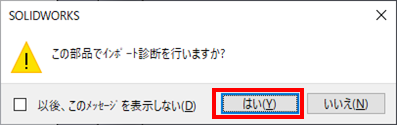

２．インポートが終了すると【この部品でインポート診断を行いますか？】のメッセージが表示されますので、【はい】をクリックします。

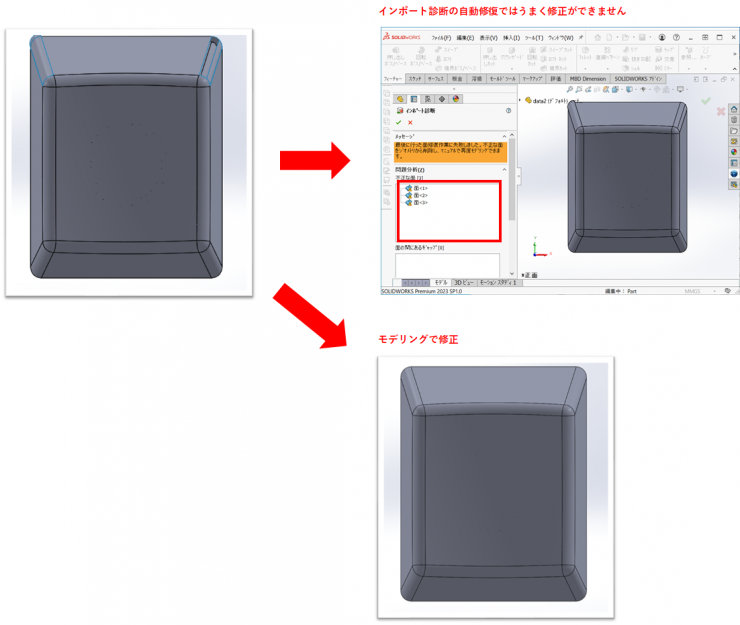

３．インポート診断が終了し、4つの隙間があることがわかります。
実際は、面が完全でない（左側ははみ出ていて、右側は隙間が空いている）ためなのがわかります。
【キャンセル】をクリックして、インポート診断を終了します。

４．左側の面を修正します。面がはみ出しているので、面をトリムして修復します。

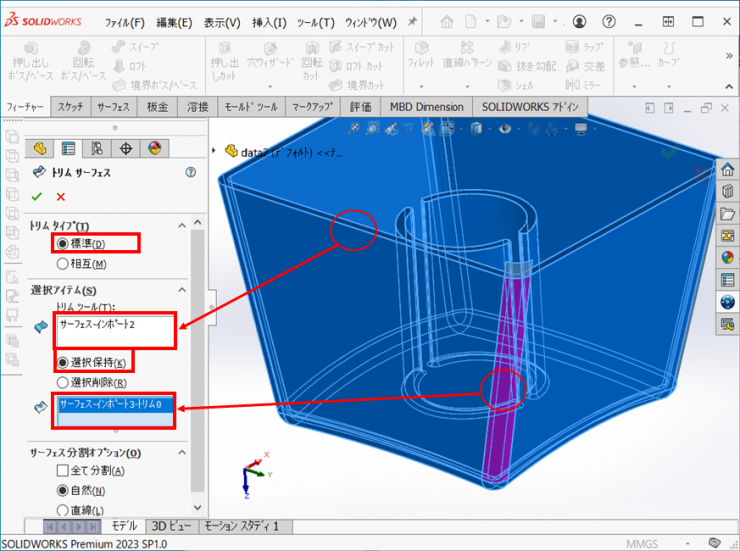

【挿入】＞【サーフェス】＞【トリム】をクリックします。
トリムタイプを【標準】、トリムツールに正常なサーフェスボディ、【選択保持】を選択し、残したいほうの面をクリックし、【OK】をクリックします。

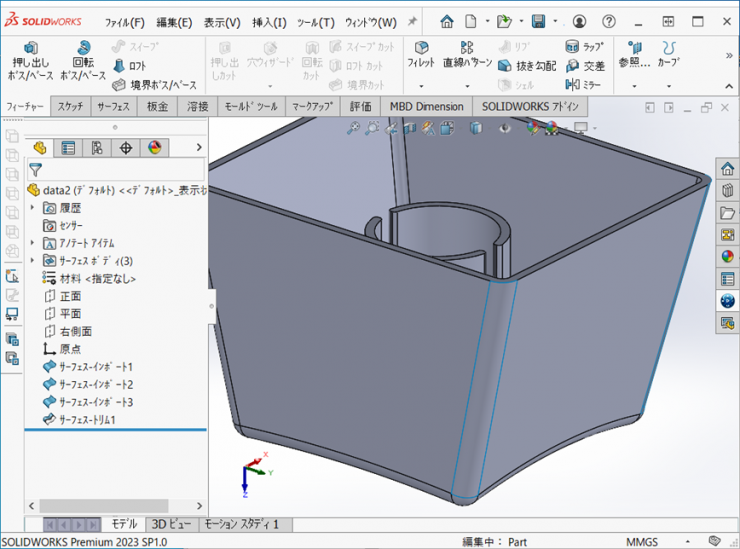

面がトリムされました。

５．右側の隙間を修正します。今ある面を使用しての修正は難しいので、面を削除して隙間に面を作成します。

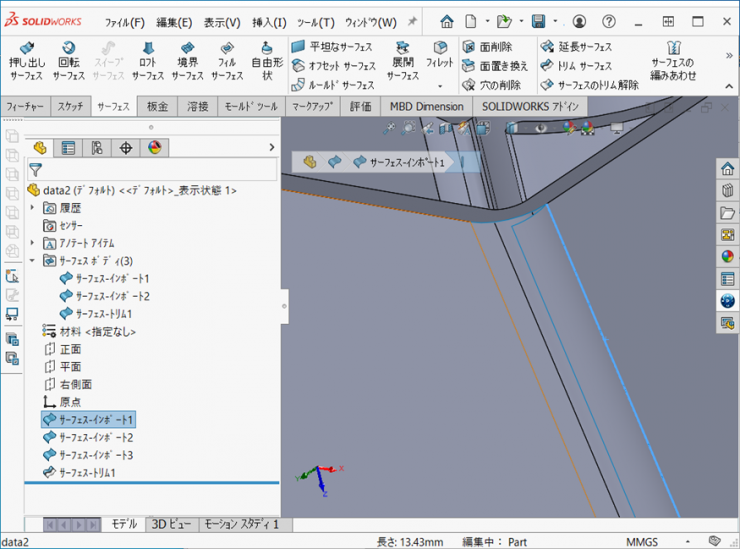

６．通常、複数面あるサーフェスボディの１面を削除する場合は、【挿入】＞【面】＞【削除】で、削除しますが、今回は１面しかありませんので、面を選択して、Deleteキーを押下します。

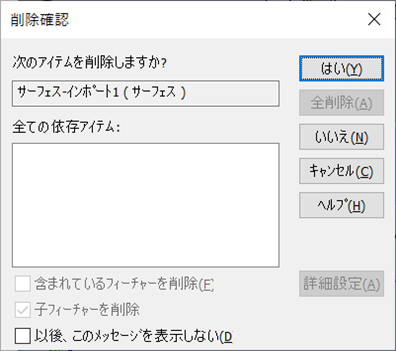

削除確認のウィンドウが表示されますので、【はい】をクリックします。

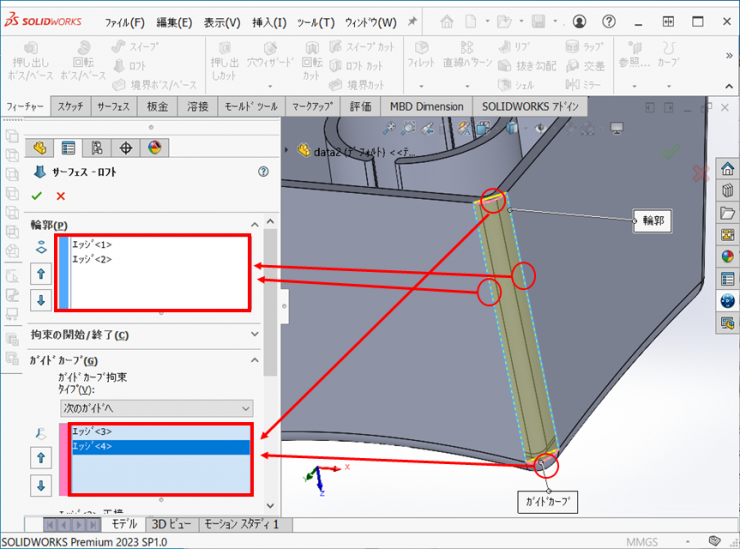

７．面が削除されましたので、隙間を埋めます。フィルサーフェスやロフトサーフェスなど方法はいくつかありますが、今回は、ロフトサーフェスで、面を作成します。

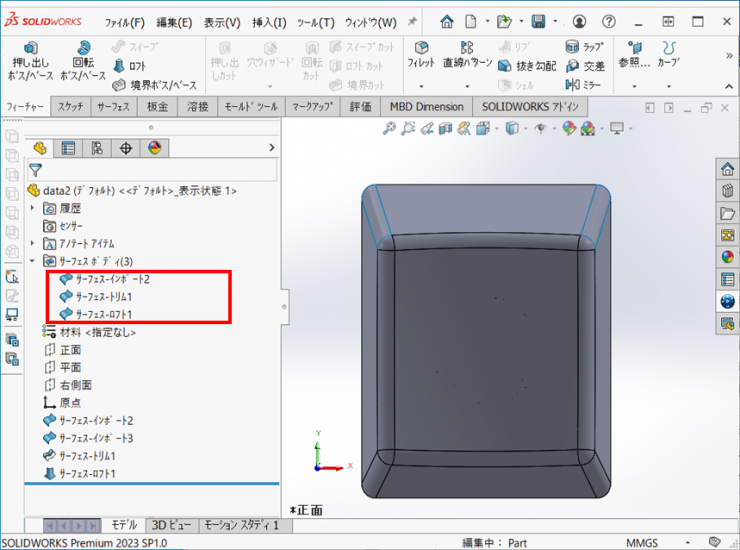

８．これで、面の修正が終了しました。
しかし、元のサーフェスボディを修正したサーフェスボディが１つになっていませんので、1つのサーフェスボディにして、ソリッドボディに変更します。

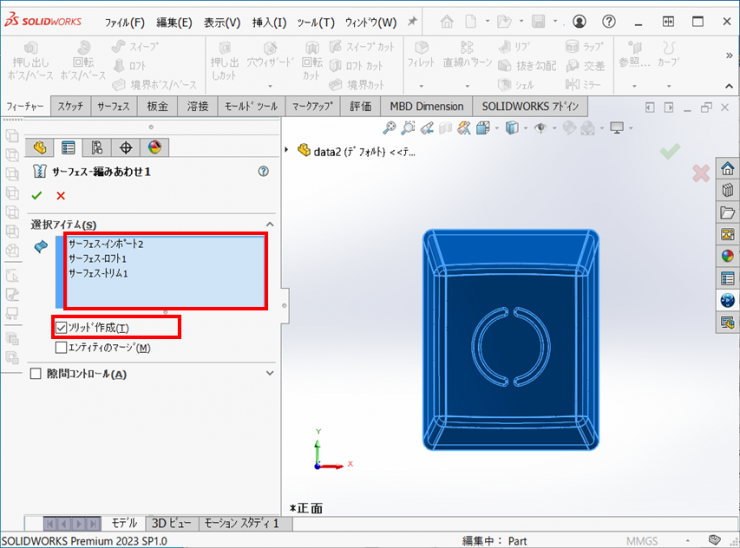

９．【挿入】＞【サーフェス】＞【編みあわせ】をクリックします。
全体を囲み、【ソリッド作成】にチェックを入れ、【OK】をクリックします。

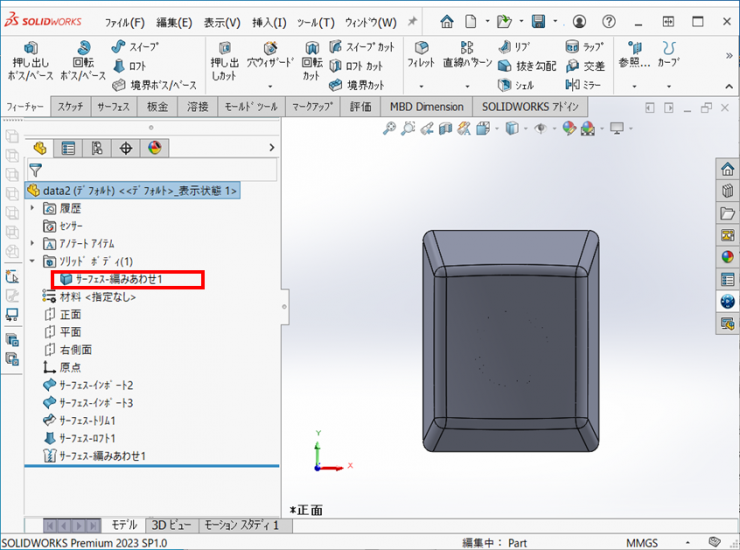

ソリッドボディに変更されました。

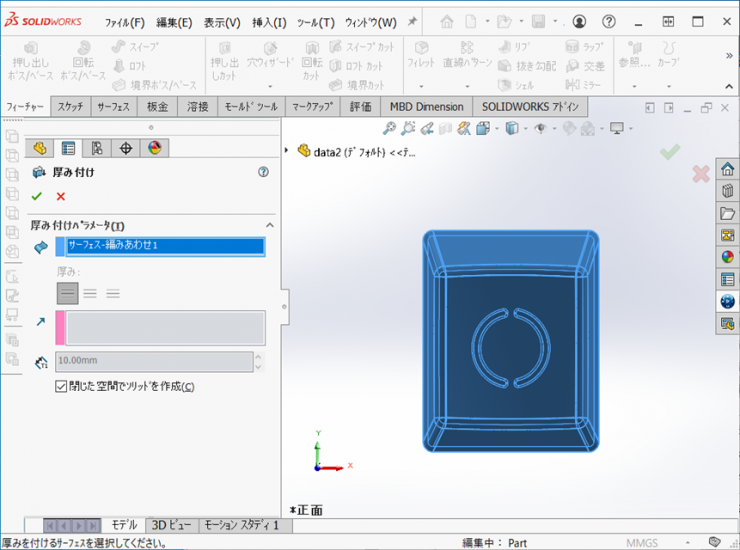

※９．の手順で【ソリッド作成】にチェックを入れなかった場合は、【挿入】＞【ボス/ベース】＞【厚み付け】を選択しします。

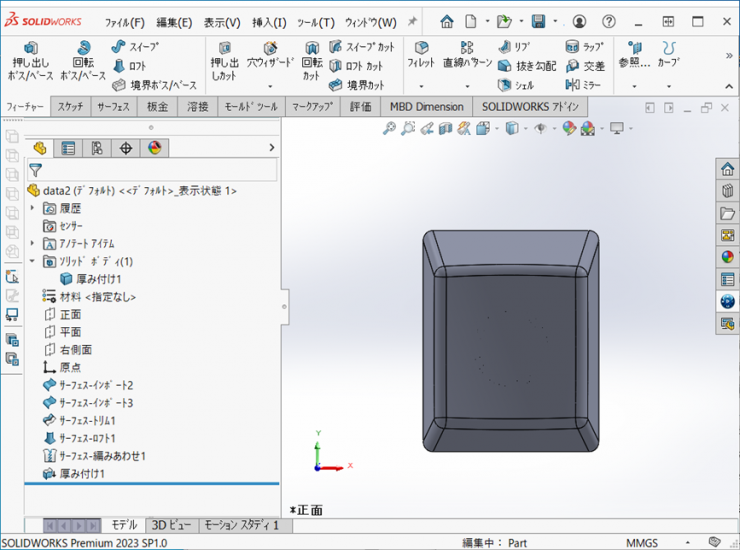

９．の手順で編み合わせしたサーフェスボディを選択し、【閉じた空間でソリッドを作成】にチェックを入れ、【OK】をクリックするとソリッドボディを作成することができます。
