フィレットオプションのフィーチャー保持

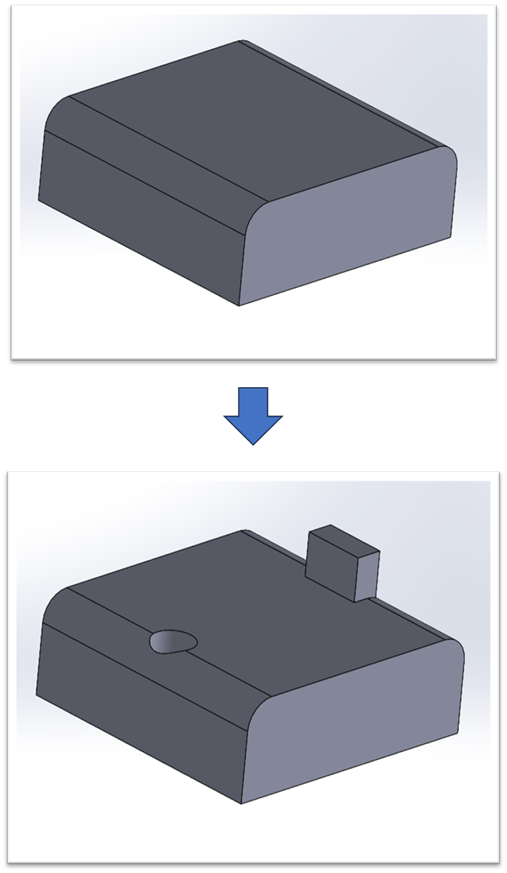

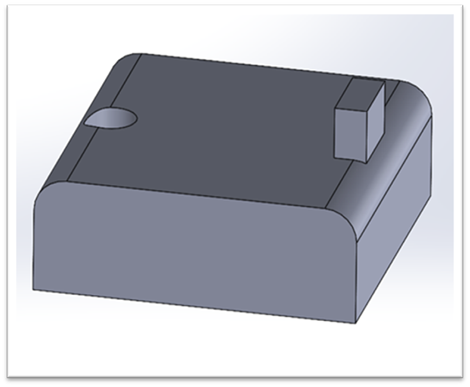

上記のモデル（フィレットRの途中に穴やボスがある形状）を作成する場合、皆さんはどのように作成されますか？

（１）穴、ボスを作成して、フィレットRを付ける。

（２）フィレットを付けた後に、穴あけとボスを作成する

いずれの方法でもモデルを作成することができます。
今回は、（１）穴、ボスを作成して、フィレットRを付ける方法を紹介いたします。

操作手順

１．新規作成のアイコンをクリックします。

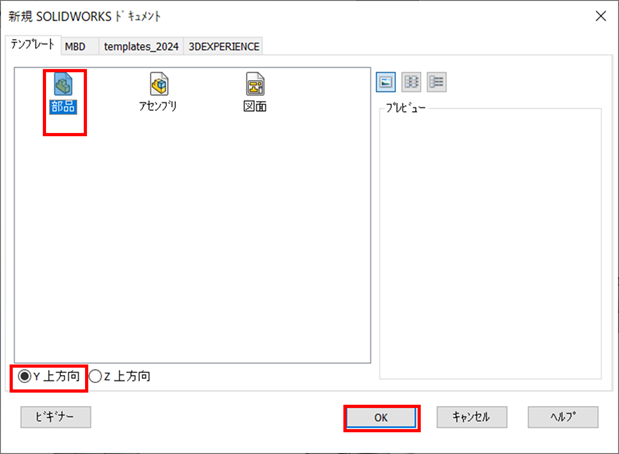

２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Y上方向】を選択し、【OK】をクリックするとY軸が上方向の部品ファイルになります。

３．新規部品ファイルが開きます。

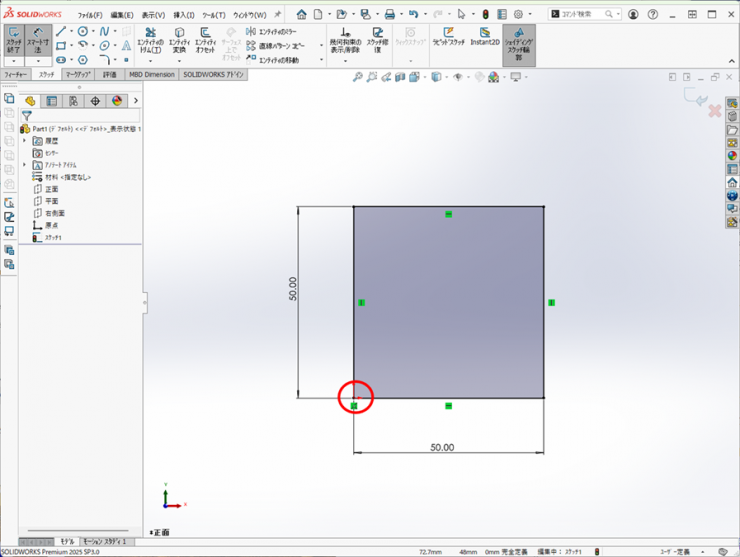

４．正面に新規のスケッチを開始し、原点を左端の頂点と一致する50×50の四角形を作図します。

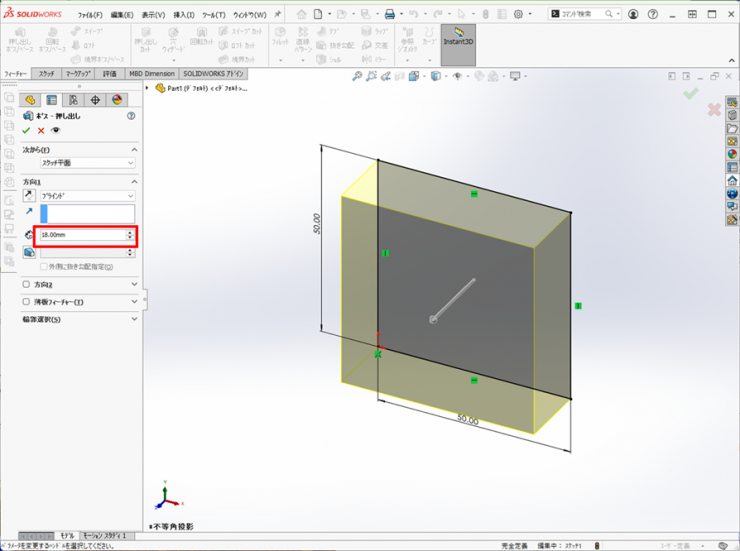

５．フィーチャータブの【押し出し ボス/ベース】アイコンをクリックします。
深さ/厚みに、【18ｍｍ】を入力し、【ＯＫ】をクリックします。

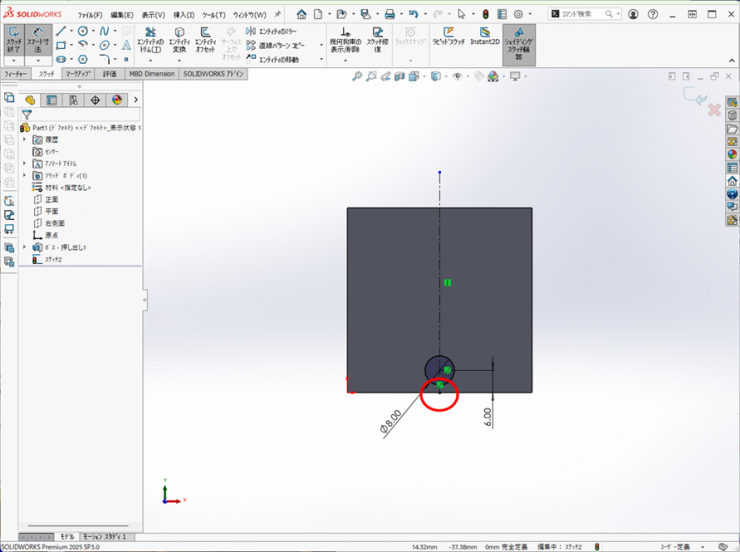

６．作成されたモデルの上面に新規スケッチを開始し、φ8の円を作図します。
中心線はエッジの中点と一致しています。

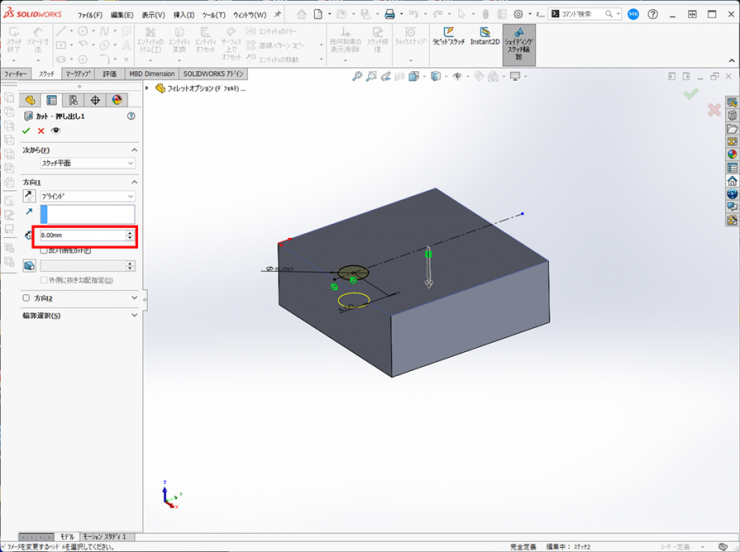

７．フィーチャータブの【押し出しカット】アイコンをクリックします。
深さ/厚みに【8ｍｍ】を選択し、【OK】をクリックします。

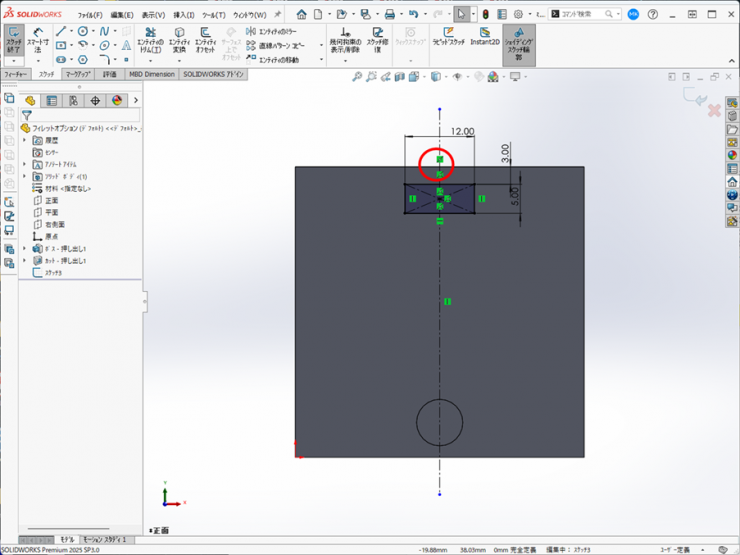

８．モデルの上面に新規スケッチを開始し、12×5の四角形を作図します。
中心線はエッジの中点と一致しています。

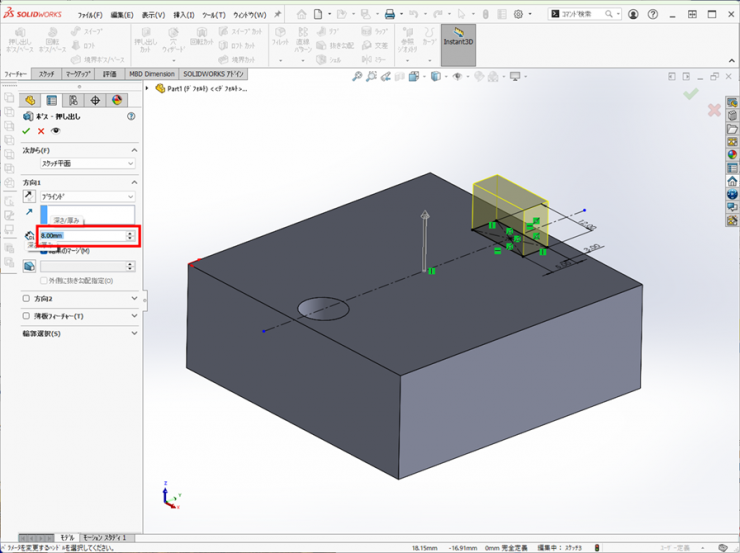

９．フィーチャータブの【押し出し ボス/ベース】アイコンをクリックします。
深さ/厚みに、【8ｍｍ】を入力し、【ＯＫ】をクリックします。

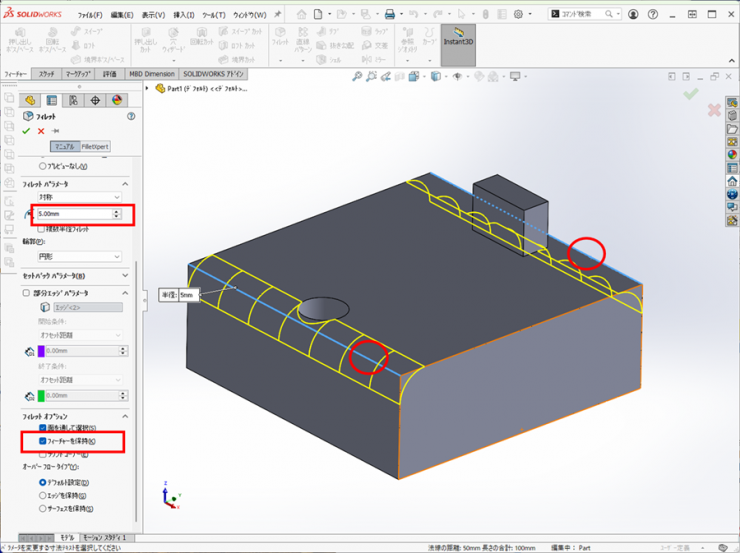

１０．フィーチャータブの【フィレット】アイコンをクリックします。
半径に【5ｍｍ】入力し、下図の様に2つのエッジを選択します。
フィレットオプショングループボックスを展開し、【フィーチャーを保持】にチェックを入れます。
【OK】をクリックして、フィレットを作成します。

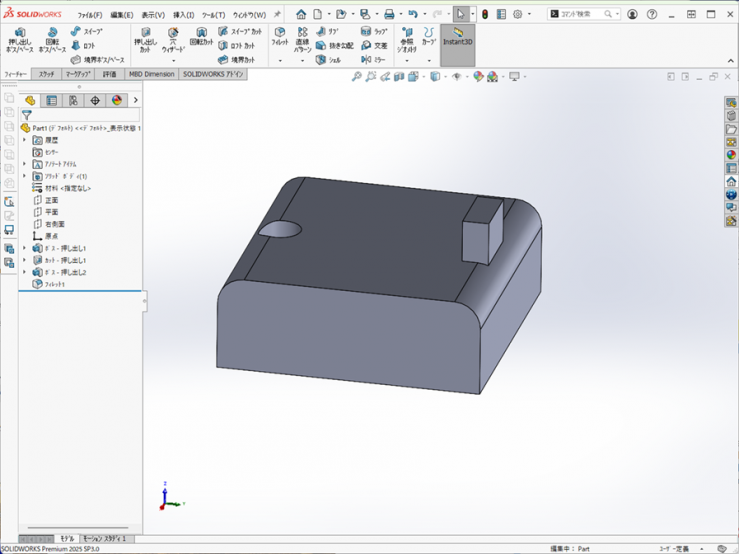

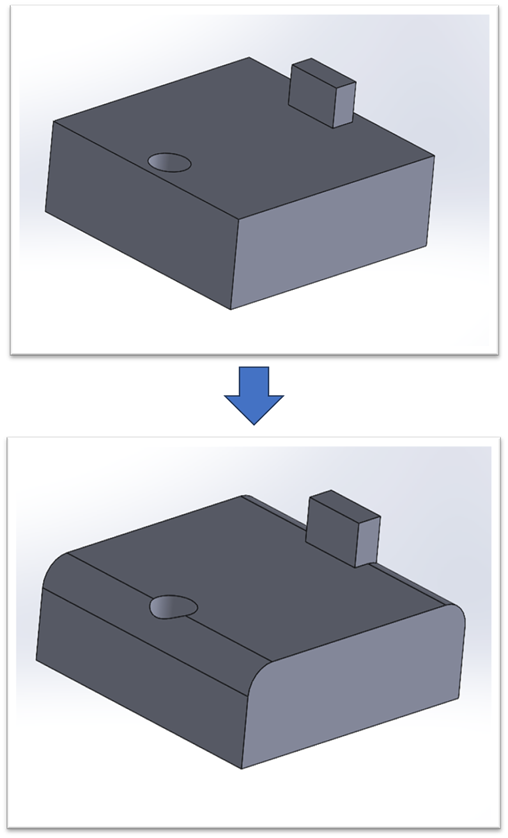

１１．穴とボスは、両方ともフィレットから影響を受け。適合するようにトリムされたり、拡張されたりすることがわかります。

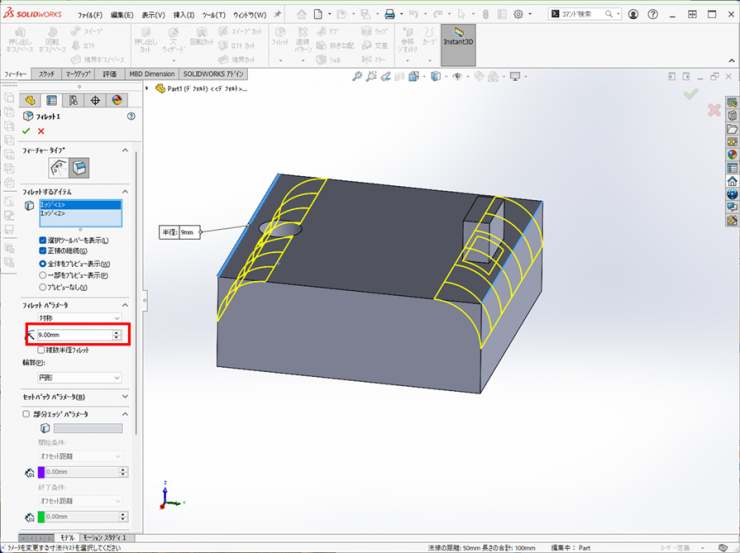

１２．１０．で作成したフィレットフィーチャーをフィーチャー編集にして、半径値を【9ｍｍ】に変更し、【OK】をクリックします。

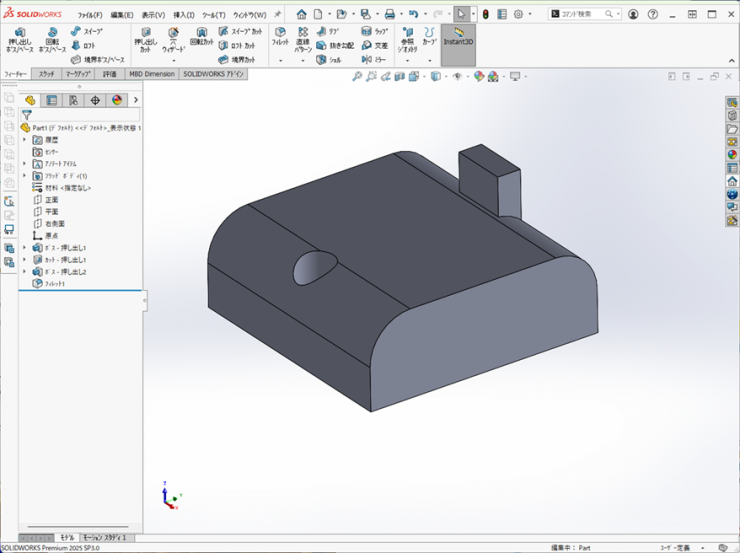

１３．フィレットによりボスが完全に囲まれていることがわかります。
対して、穴は完全に囲まれていません。両方のフィーチャーは、この場合でも拡張やトリムにより補正されます。

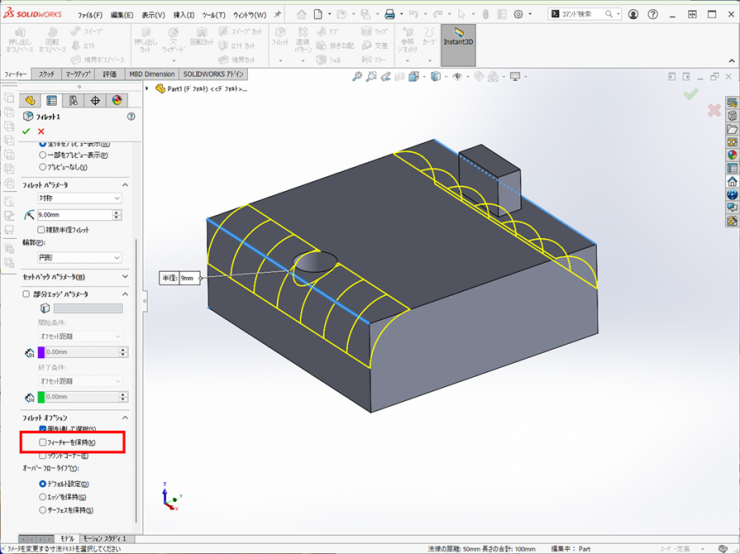

１４．１０．で作成したフィレットフィーチャーをフィーチャー編集にします。
フィレットオプショングループボックスを展開し、【フィーチャーを保持】のチェックを外し、【OK】をクリックします。

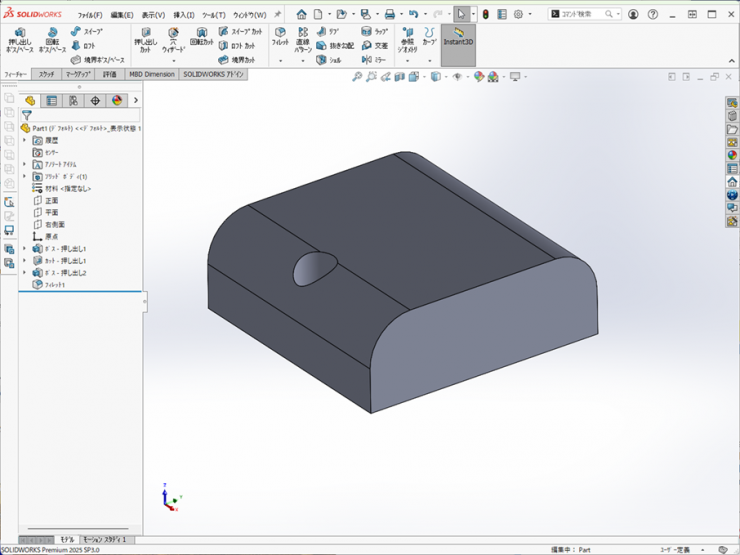

１５．ボスは消えますが、穴は残ります。

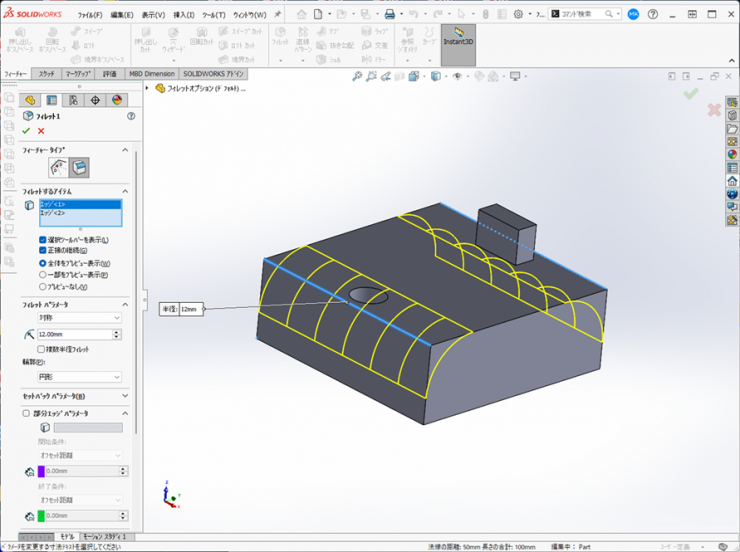

１６．１０．で作成したフィレットフィーチャーをフィーチャー編集にして、半径値を【12ｍｍ】に変更し、【OK】をクリックします。

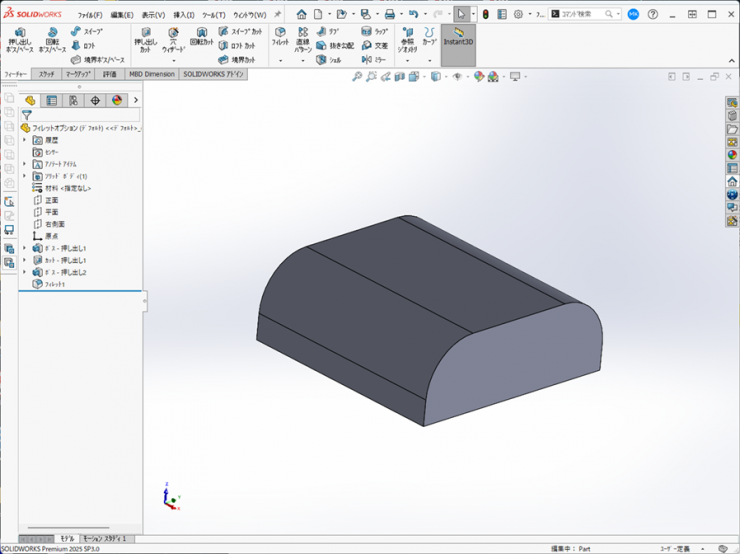

穴が隠れるフィレットの大きさになると【フィーチャーを保持】のチェックが入っていないと穴も消えてしまいます。
これで今回のフィレットオプションの紹介は終了です。
