第49回：Z上方向のテンプレート
今回は2024年11月15日にリリースされましたSOLIDOWRKS 2025の新機能の「Z上方向のテンプレート」をご紹介します。
※表示を等角投影にしたときにZ方向がビューの上方向になります。

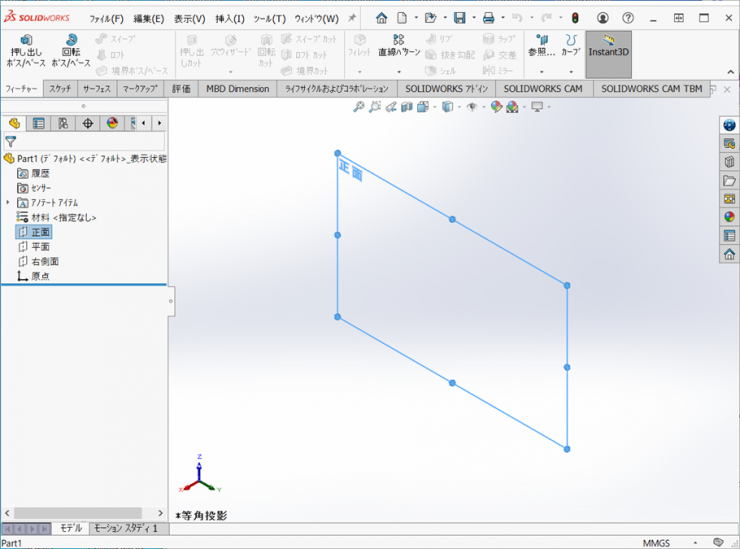

【Z上方向のテンプレート】

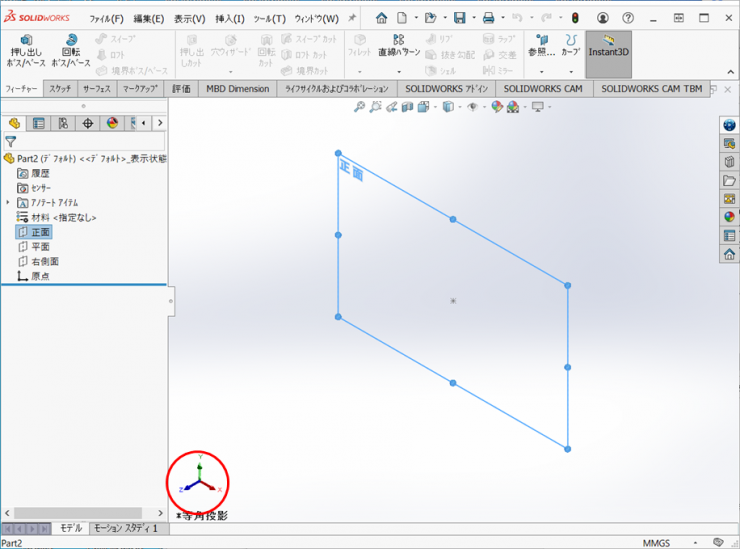

【Y方向上のテンプレート】
操作手順

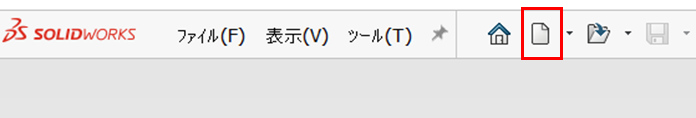

１．新規作成のアイコンをクリックします。

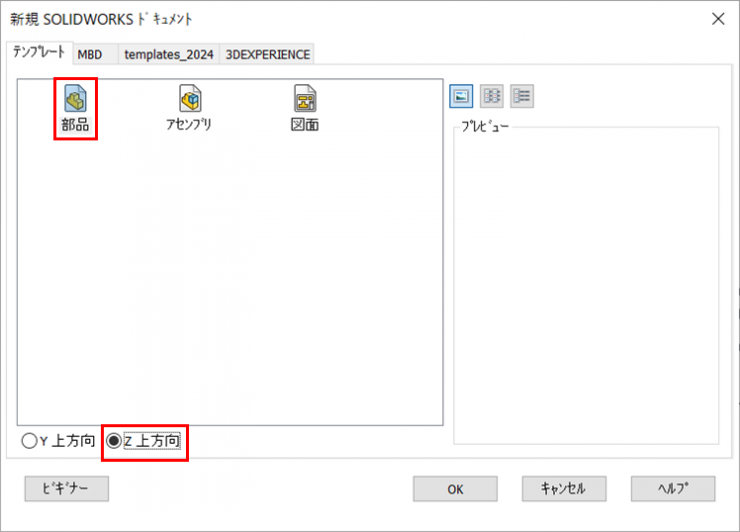

２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Z上方向】を選択し、【OK】をクリックするとZが上方向の部品ファイルになります。
※【Y上方向】を選択すると従来のテンプレートとなります。
表示でZ方向が上を向くだけでなく、【正面】がXY平面でなく、【YZ平面】になり、従来とは平面と軸が変更されますので、ご注意ください。
注意事項

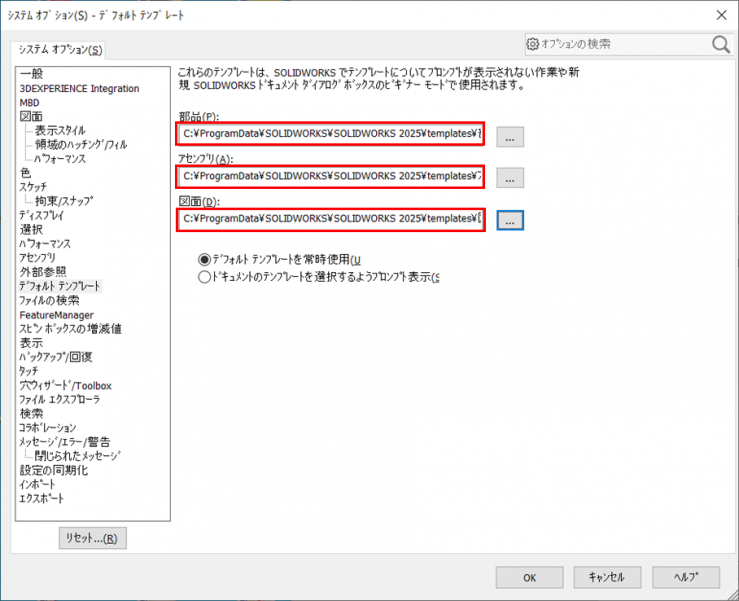

Z上方向は、デフォルトテンプレートで指定されたファイルのみとなります。
