第54回：T字パイプの作成

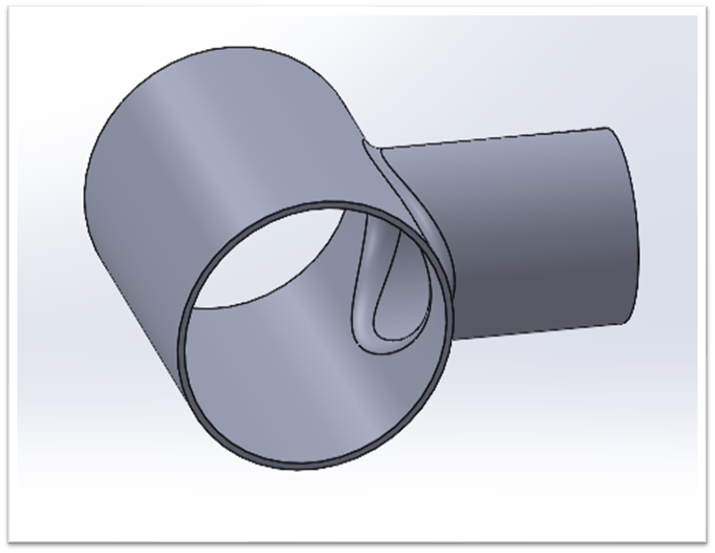

今回は径の異なるT字パイプのモデリング方法をご紹介します。
操作手順
１．新規作成のアイコンをクリックします。
２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Y上方向】を選択し、【OK】をクリックするとY軸が上方向の部品ファイルになります。
３．新規部品ファイルが開きます。

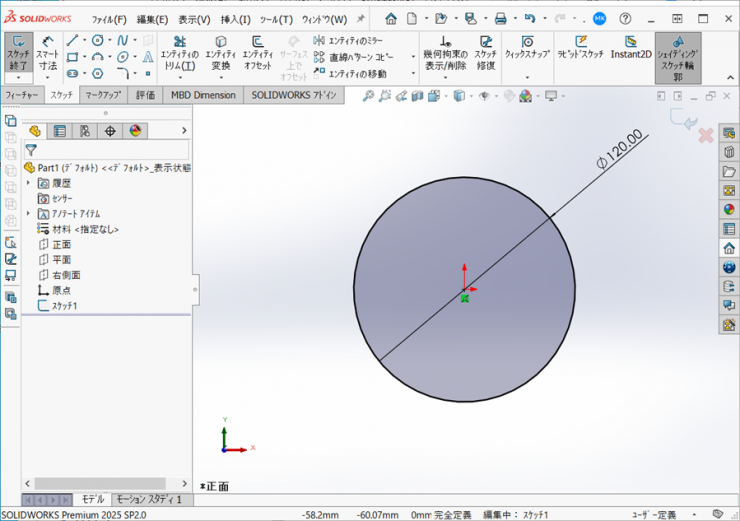

４．平面に新規のスケッチを開始し、原点を中心としたφ120の円を作図します。
５．フィーチャータブの【押し出し ボス/ベース】のアイコンをクリックします。

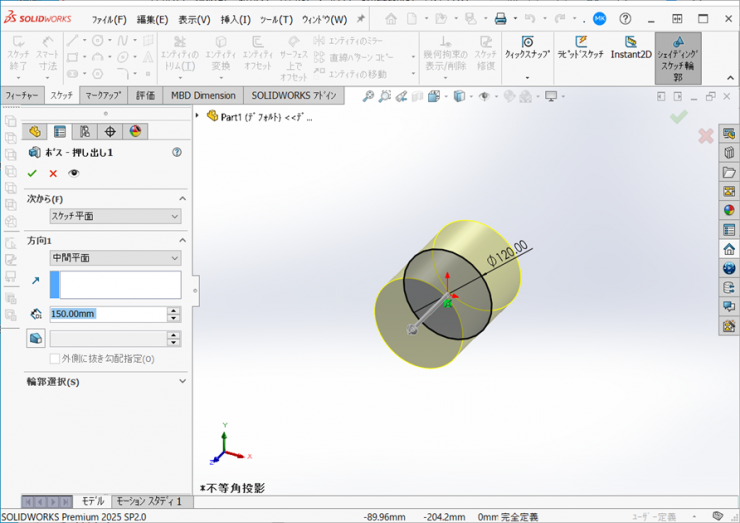

６．.押し出し状態を【中間平面】にし、深さ/厚みに【150ｍｍ】を入力し、【OK】をクリックします。

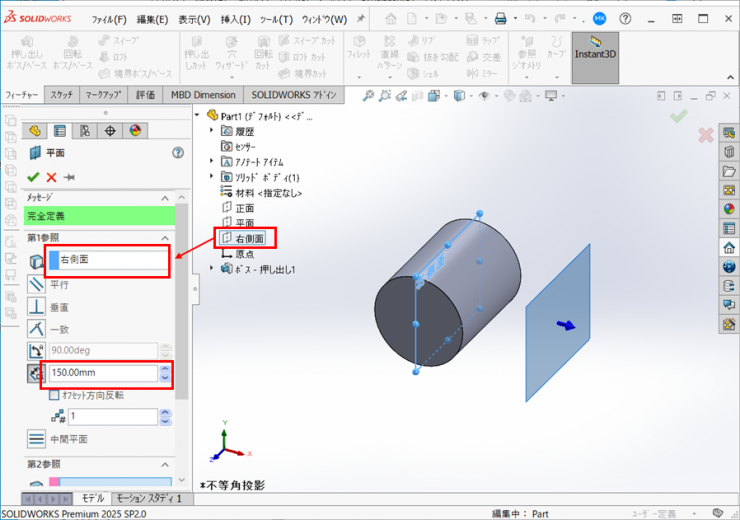

７．フィーチャータブの参照ジオメトリ下の▼をクリックし、【平面】をクリックします。
FeatureManagerデザインツリーから【右側面】を選択し、オフセット距離に【150ｍｍ】を入力し、
【OK】をクリックして、平面を作成します。

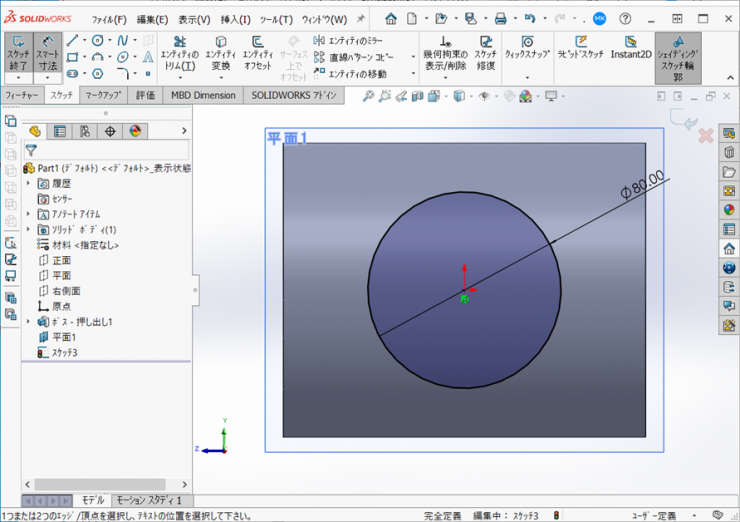

８．７．で作成した平面に新規のスケッチを開始し、原点を中心としたφ80の円を作図します。
９．フィーチャータブの【押し出し ボス/ベース】のアイコンをクリックします。

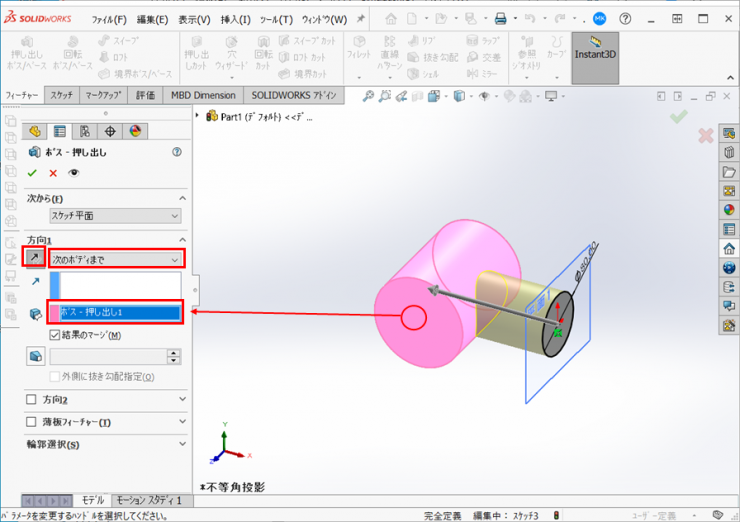

１０．押し出し状態を【次のボディまで】にし、6.で作成したボディを指定し、【OK】をクリックします。
※場合によっては押し出し方向を反対方向にしてください

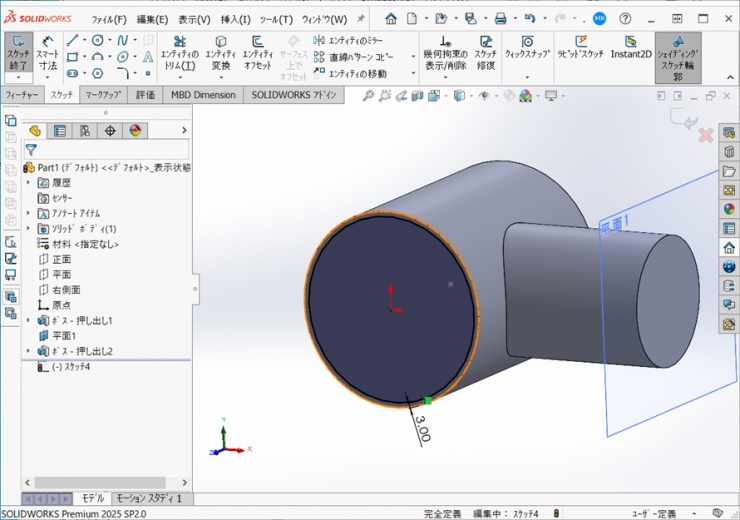

１１．φ120の円筒に穴をあけます。Φ120の円筒の端面にスケッチを開始し、外形を3mmエンティティオフセットした円を作図します。

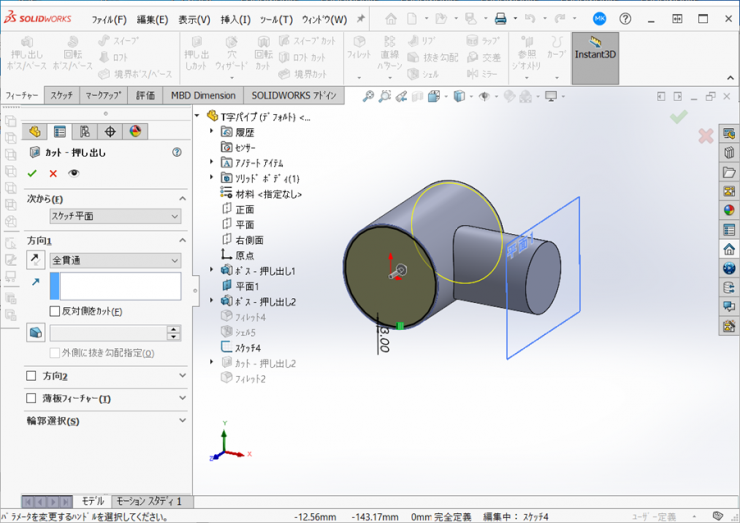

１２．フィーチャータブの【押し出しカット】のアイコンをクリックします。
１３．押し出し状態を【全貫通】にし、【OK】をクリックします。

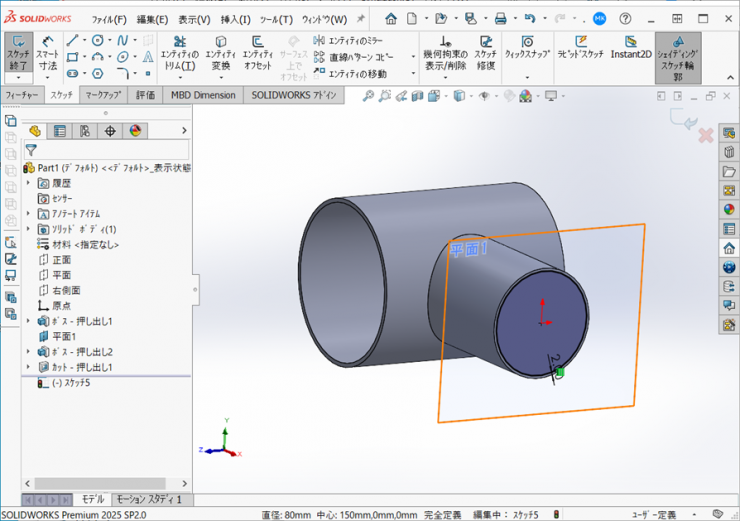

１４．φ80の円筒に穴をあけます。Φ80の円筒の端面にスケッチを開始し、外形を2mmエンティティオフセットした円を作図します。
１５．フィーチャータブの【押し出しカット】のアイコンをクリックします。

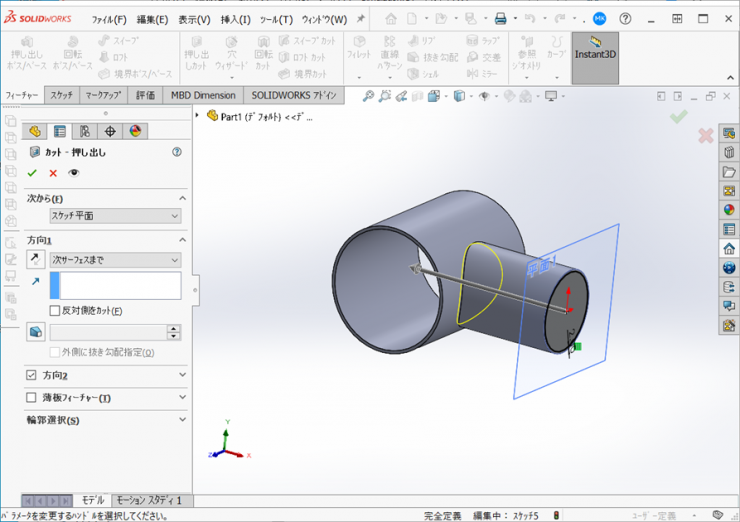

１６．押し出し状態を【次サーフェスまで】にし、【OK】をクリックします。
１７．φ120とφ80のパイプのつなぎ目に、外側R10、内側R12のフィレットを作成します。
フィーチャータブの【フィレット】のアイコンをクリックします。

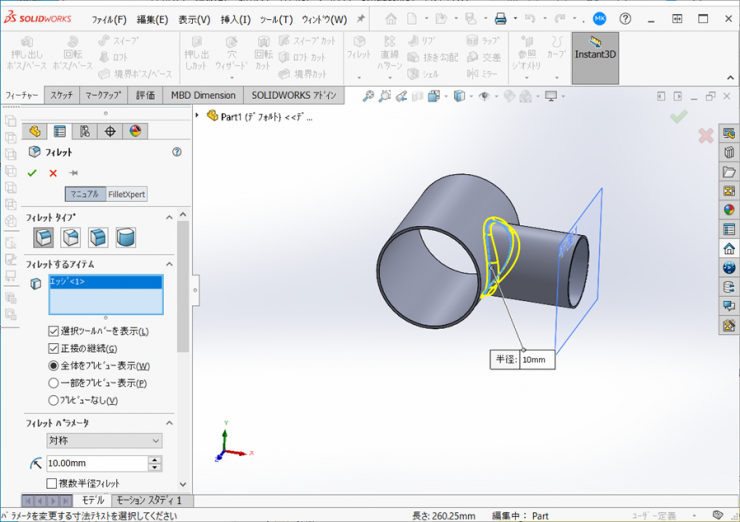

１８．φ120とφ80のパイプの外側のつなぎ目のエッジを選択し、R10のフィレットを作成します。

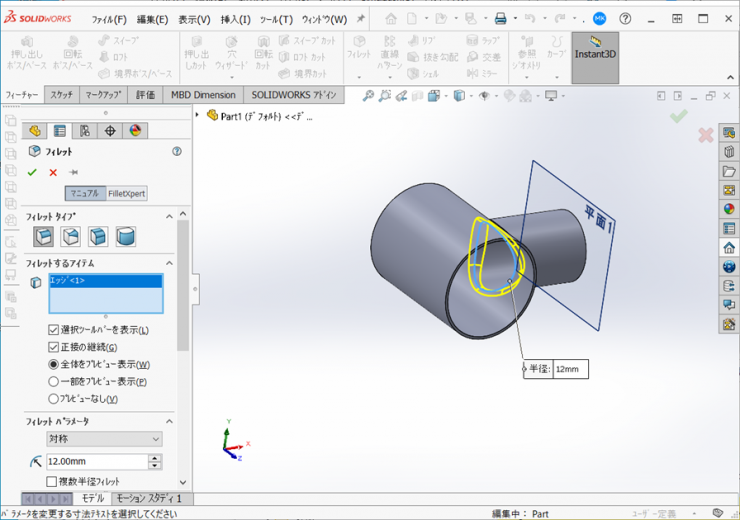

１９．同様に、φ120とφ80のパイプの内側のつなぎ目のエッジを選択し、R12のフィレットを作成します。

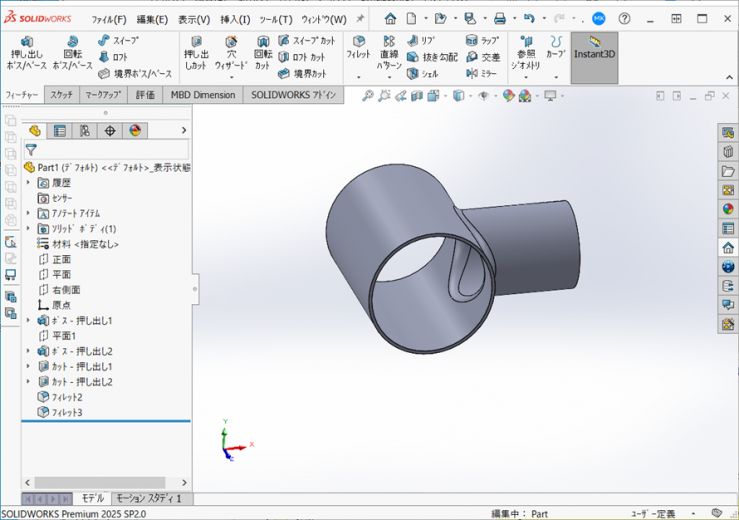

２０．モデルの完成です。
※2つのパイプの厚さが同じ場合は、手順10.の後、フィレットを作成し、シェルコマンドで、簡単に作成できます。

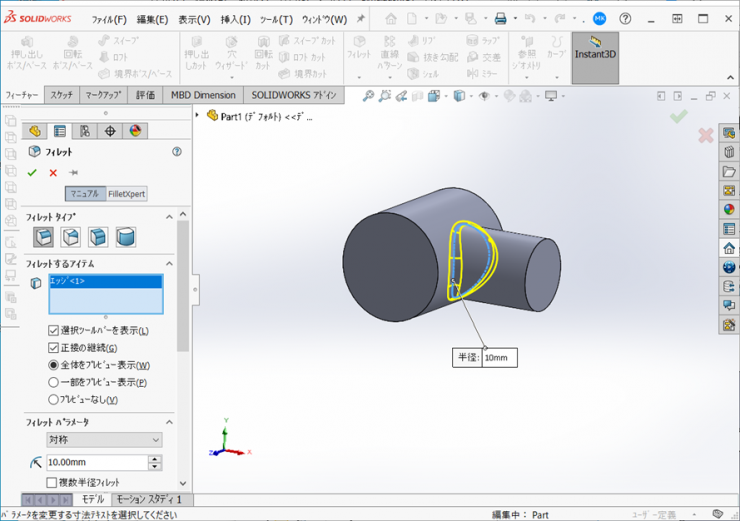

外側にR10のフィレットR作成。
シェルコマンドで、厚み3ｍｍのパイプを作成。
