宇宙船

操作手順

１．新規作成のアイコンをクリックします。

２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Y上方向】を選択し、【OK】をクリックするとY軸が上方向の部品ファイルになります。

３．新規部品ファイルが開きます。

４．平面に新規のスケッチを開始し、スイープのパスを作図します。
※原点を通り、Z+方向に1525ｍｍの鉛直線です。

５．スケッチを終了します。

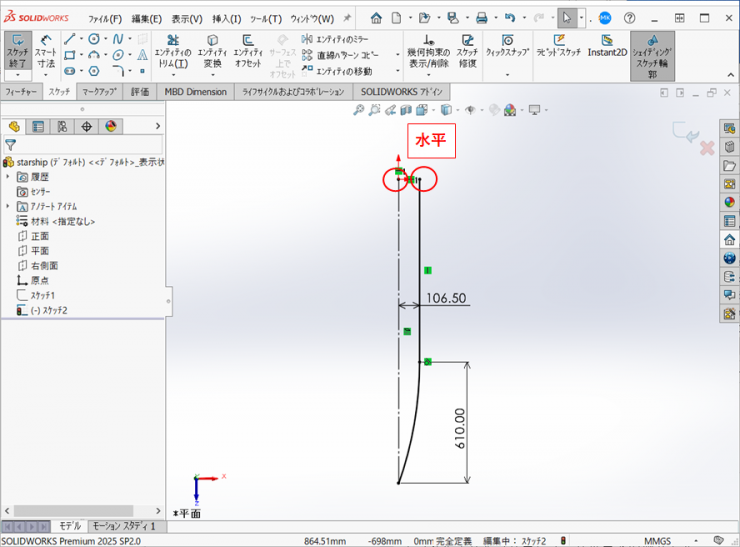

６．平面に新規のスケッチを開始し、スイープのガイドカーブを作図します。
４．で作図した直線を選択し、スケッチタブの【エンティティ変換】をクリックします。
エンティティ変換したら作図線に変更します。
作図線から106.5ｍｍ離れた鉛直線を作図します。
円弧は、作図線の点を通り、下から610ｍｍの個所で、直線と正接します。
※下図はエンティティ変換した後、４．で作図したスケッチを非表示にしています。

７．スケッチを終了します。

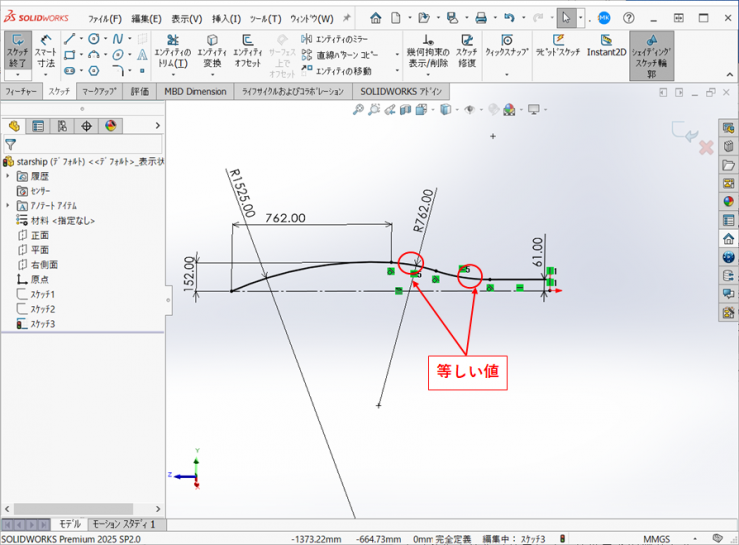

８．右側面に新規のスケッチを開始し、スイープの２番目のガイドカーブを作図します。
４．で作図した直線を選択し、スケッチタブの【エンティティ変換】をクリックします。
エンティティ変換したら作図線に変更します。
円弧と直線はそれぞれ【正接】の拘束を付けます。
右側２つの円弧は【等しい値】の拘束を付けます。
※下図はエンティティ変換した後、４．で作図したスケッチと６．で作図したスケッチを非表示にしています。

９．スケッチを終了します。

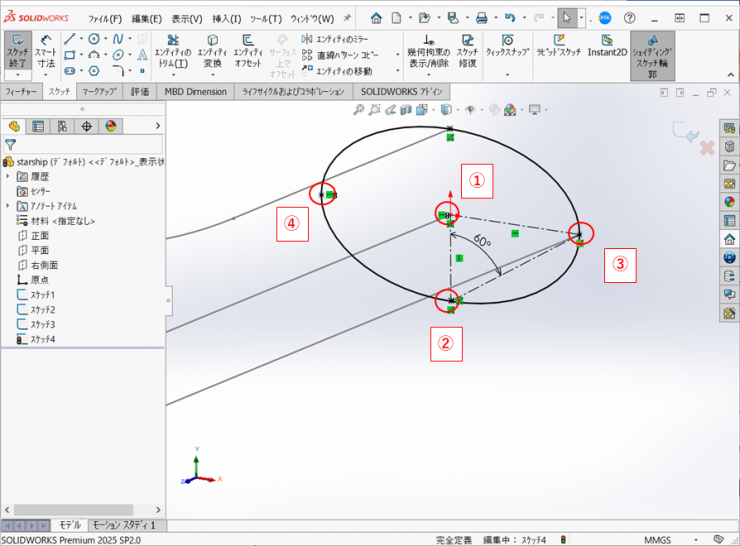

１０．正面に新規のスケッチを開始し、スイープの輪郭を作図します。

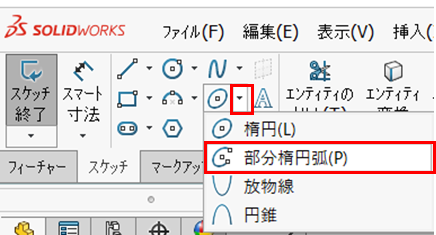

スケッチタブの楕円コマンド横の▼をクリックして、【部分楕円弧】をクリックします。

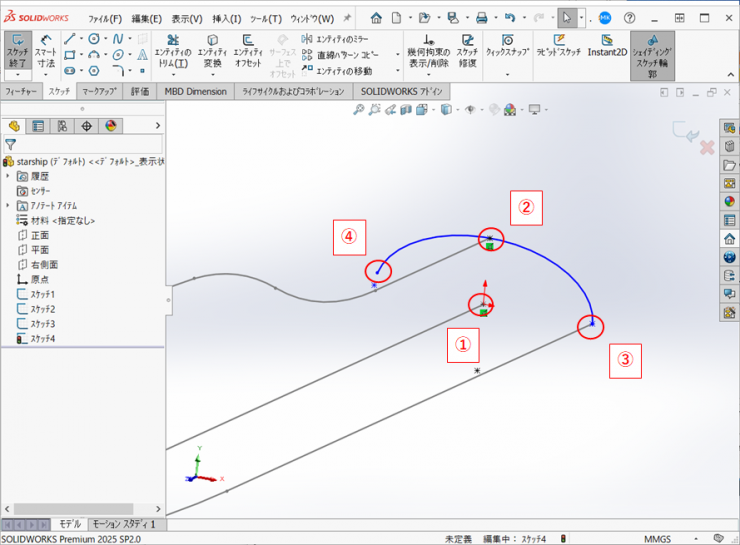

原点をクリックし、８．で作図した頂点をクリックします。
次に、６．で作図した頂点をクリックし、反対側でクリックします。

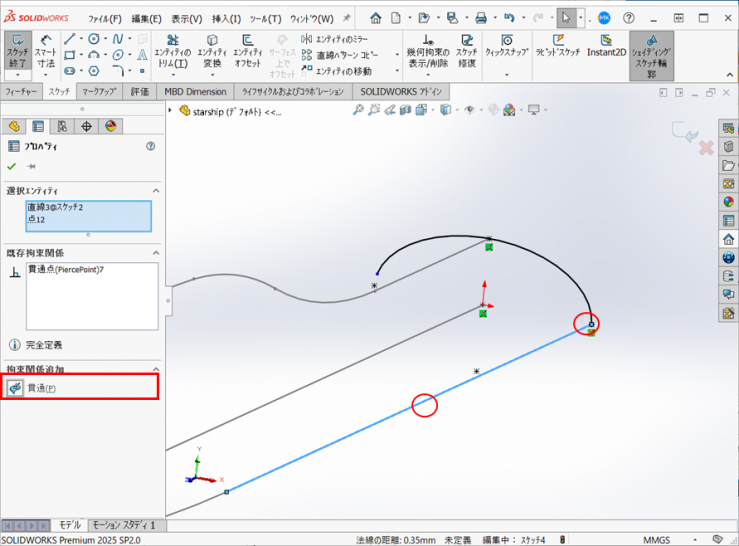

楕円子の端点と４．で作図したスケッチの直線を選択し、【貫通】の拘束を付けます。

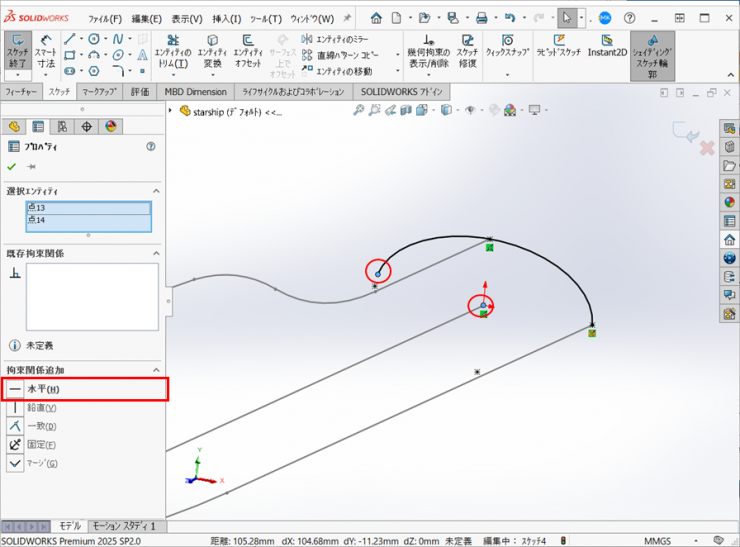

もう１つの楕円の端点と原点とで【水平】の拘束を付けます。

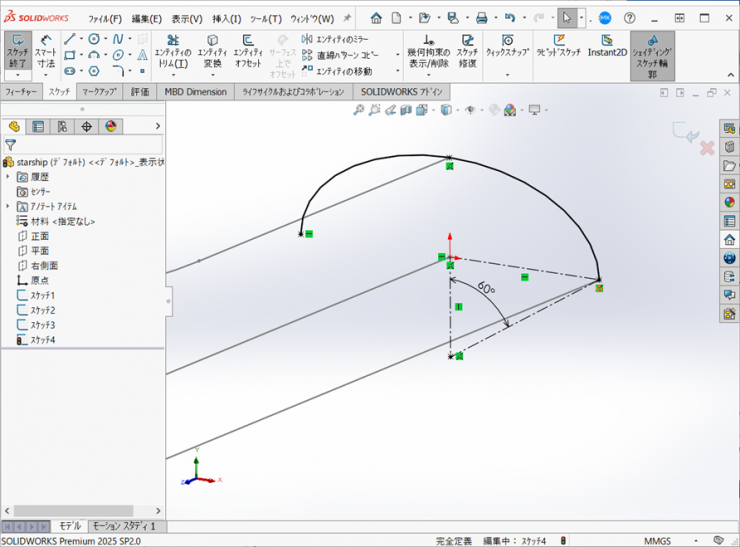

下図の様に作図線で、３本の直線を作図します。

【部分楕円弧】コマンドを使用して、先ほどと同じように楕円子を作成します。

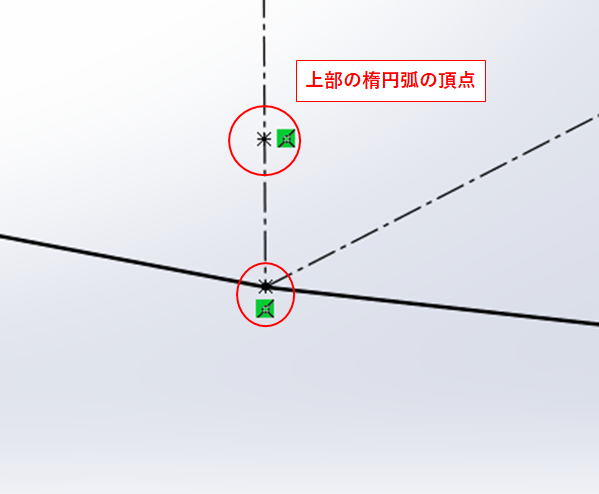

②の拡大図

１１．スケッチを終了します。

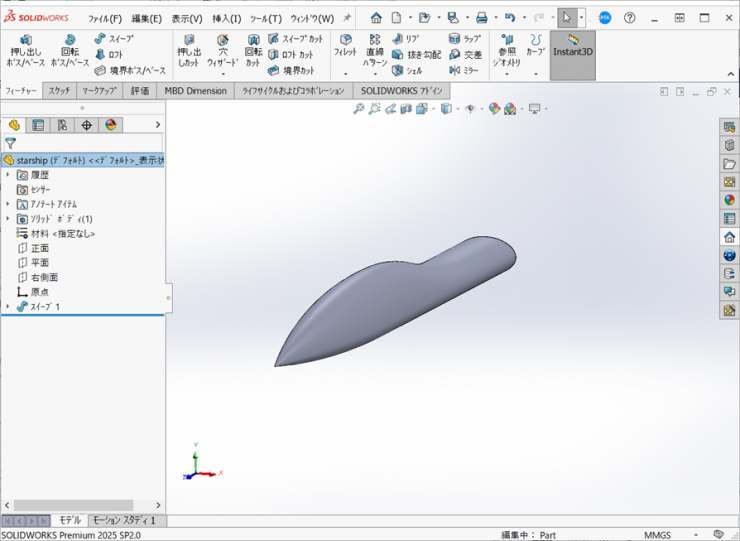

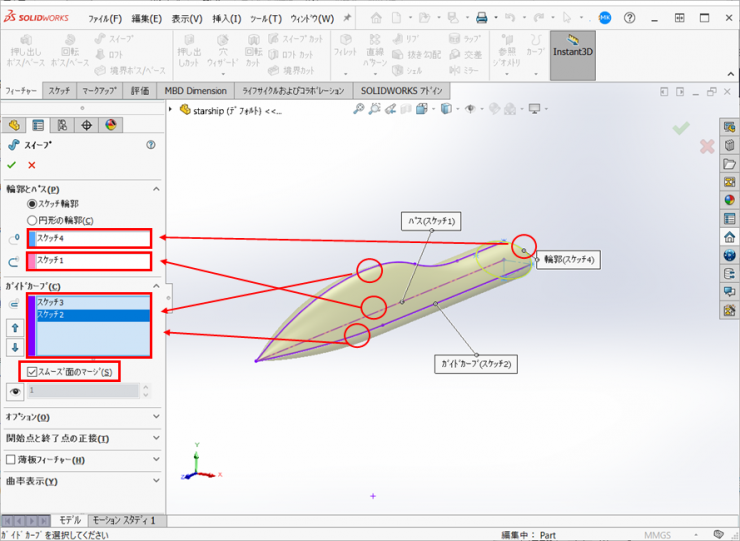

１２．スイープを使用し、胴体部分を作成します。
フィーチャータブの【スイープ】をクリックします。
輪郭：１０．で作成したスケッチ、パス：４．で作成したスケッチ、ガイドカーブ：６．と８．で作成したスケッチを選択します。
ガイドカーブの【スムーズ面のマージ】にチェックを入れます。
【OK】をクリックします。

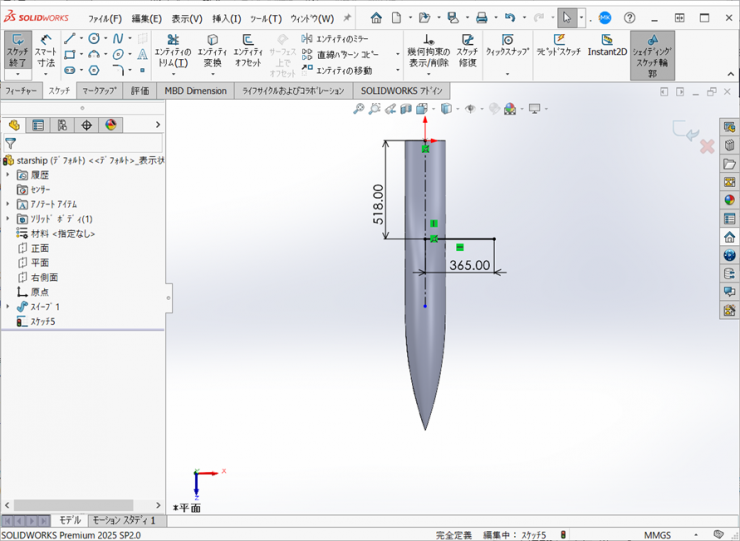

１３．平面に新規のスケッチを開始し、ウィングのスイープのパスを作図します。
※原点を通り、Z+方向に作図線を引き、その線上から水平な直線を作図します。

１４．スケッチを終了します。

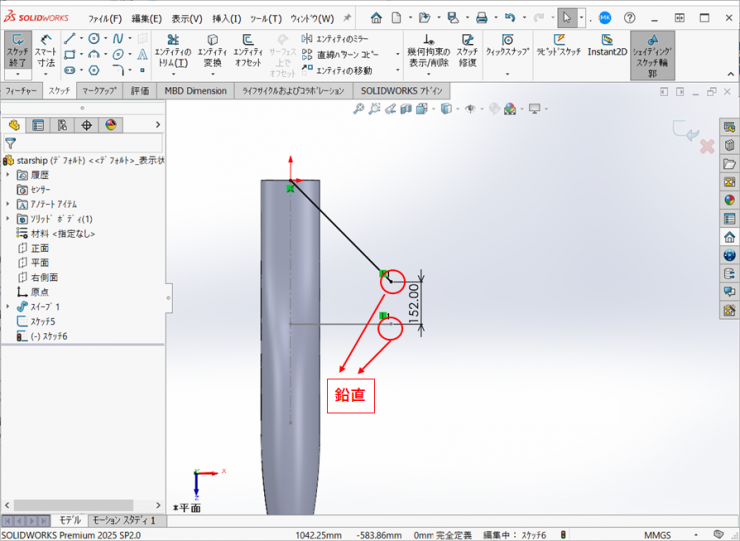

１５．平面に新規のスケッチを開始し、ウィングの後縁のガイドカーブを作図します。
※原点を通り、１３．で作図したパスの端点と端点に【鉛直】の拘束を付け、距離152ｍｍの直線を作図します。

１６．スケッチを終了します。

１７．右側面に新規のスケッチを開始し、ウィングの輪郭を作図します。
※１３．と１５．で作図したスケッチの端点を結び、その端点から鉛直で、距離27.5ｍｍの直線を作図します。
鉛直線の端点を円弧で結びます。直線からの距離を35ｍｍとします。
（寸法コマンドで直線を選択後、Shiftキーを押下しながら円弧をクリックすると最小の寸法となります）

１８．スケッチを終了します。

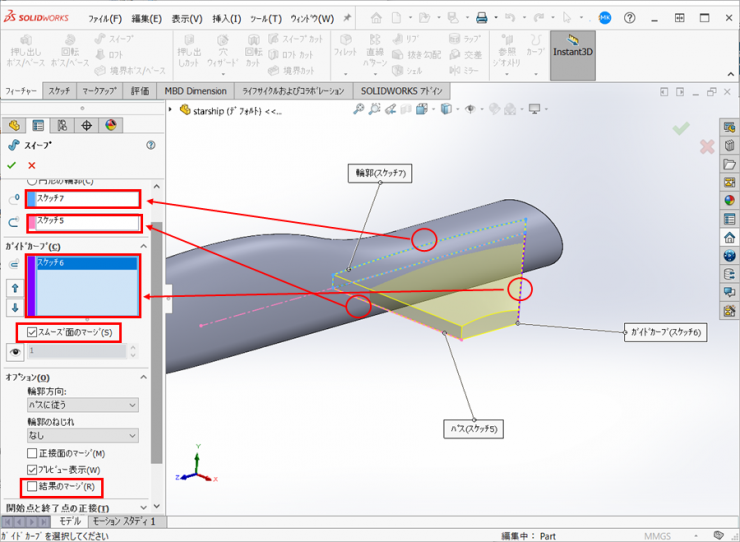

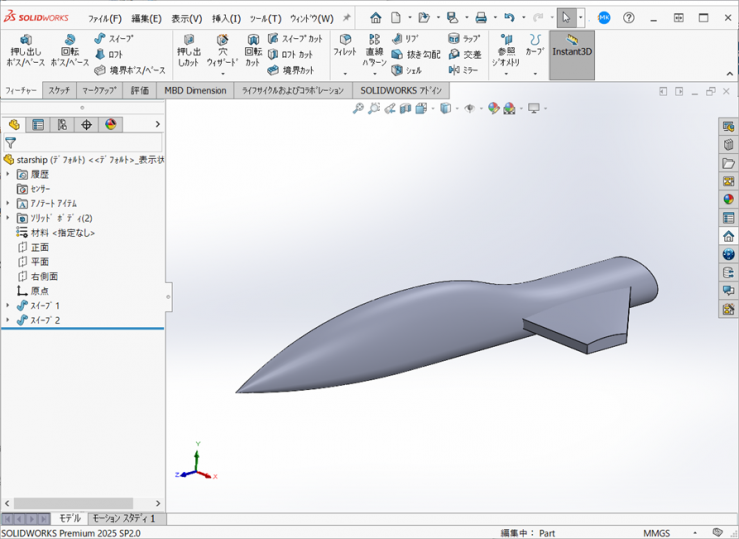

１９．スイープを使用し、ウィング部分を作成します。
フィーチャータブの【スイープ】をクリックします。

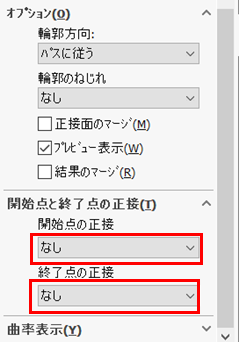

輪郭：１７．で作成したスケッチ、パス：１３．で作成したスケッチ、ガイドカーブ：１５．で作成したスケッチを選択します。ガイドカーブの【スムーズ面のマージ】にチェックを入れ、オプションの【結果のマージ】のチェックを外します。開始点の正接、終了点の正接をともに【なし】に設定します。
【OK】をクリックします。

２０．ウィングの前方にR91.5mmのフィレットを作成します。

フィーチャータブの【フィレット】をクリックします。
前方のエッジを選択し、半径に【91.5ｍｍ】を入力し、【ＯＫ】をクリックします。

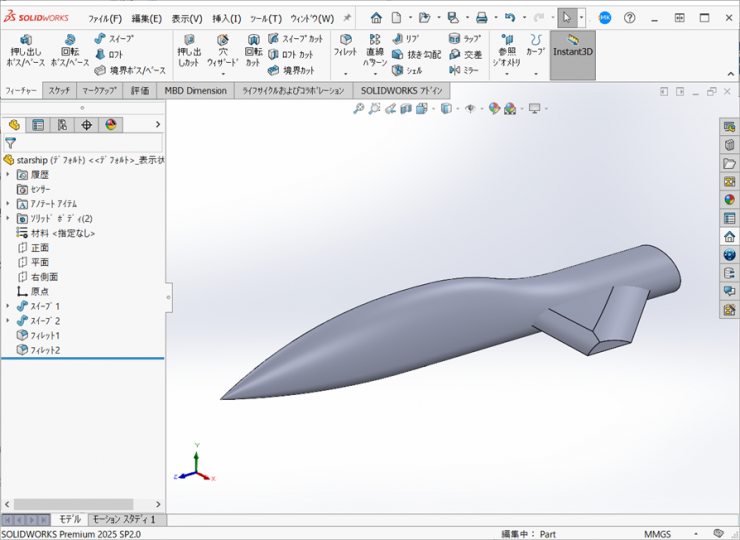

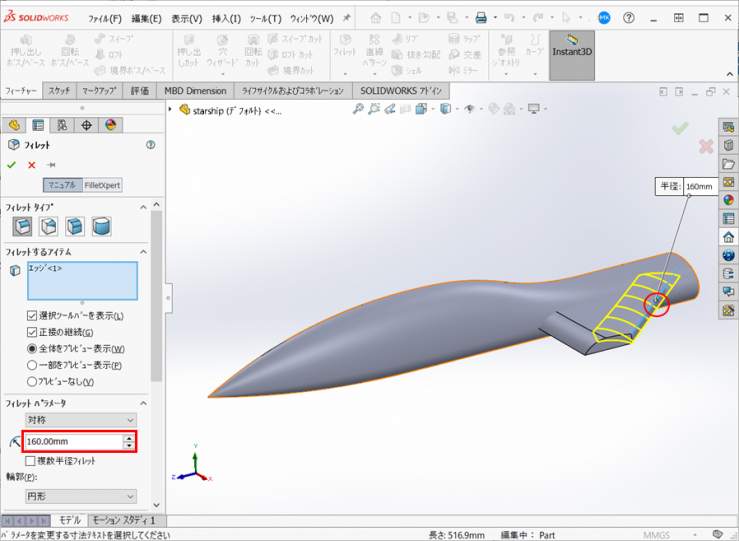

２１．同様にウィングの後方にR160mmのフィレットを作成します。
フィーチャータブの【フィレット】をクリックします。
後方のエッジを選択し、半径に【160ｍｍ】を入力し、【ＯＫ】をクリックします。

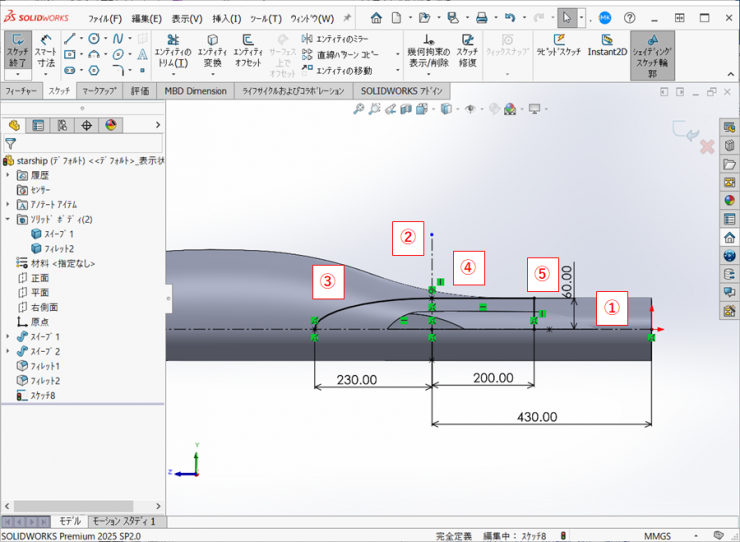

２２．ウィングの先端の平面に新規のスケッチを開始し、エンジンの輪郭を作図します。
※原点から水平線を作図し、430ｍｍの個所に作図線の鉛直線を作図します。
430ｍｍの作図線との交点を中心とする1/4楕円弧を作図します。
（寸法コマンドで直線を選択後、Shiftキーを押下しながら円弧をクリックすると最小の寸法となります）
430ｍｍの鉛直線（作図線）と1/4楕円弧の交点から長さ200ｍｍの水平線を作図します。
その端点から鉛直線を作図します。

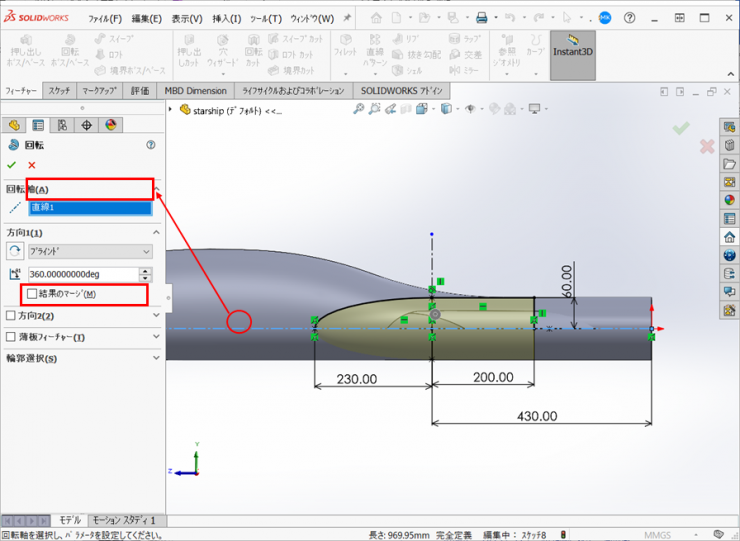

２３．フィーチャータブの【回転 ボス/ベース】をクリックします。

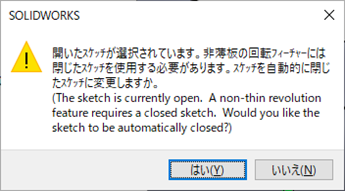

下図の警告が表示されますので、【はい】をクリックします。

回転軸に、２２．で一番初めに作図した水平線（①）を選択、【結果のマージ】のチェックを外し、
【OK】をクリックします。

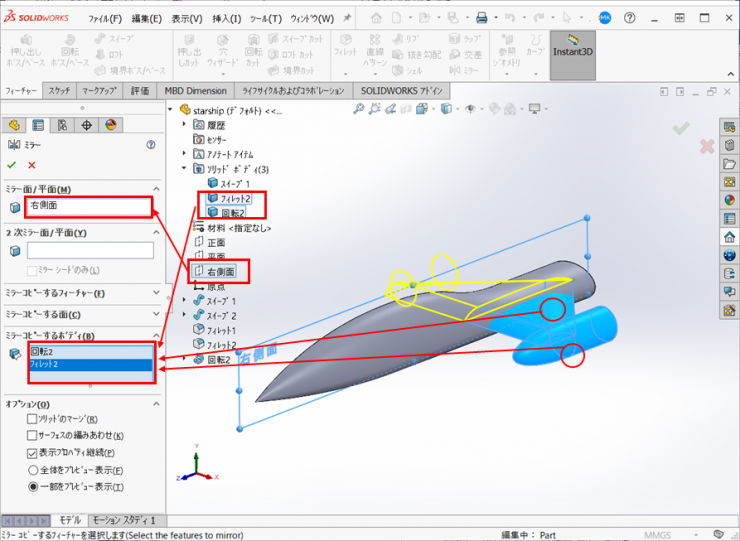

２４．右側面を基準に、ウィングとエンジンのボディをミラーコピーします。
フィーチャータブの【ミラー】をクリックします。ミラー面/平面に【右側面】を選択します。
ミラーコピーするボディで、ウィングとエンジンのボディをFeacherManagerデザインツリーもしくはモデルをクリックし、選択して【OK】をクリックします。

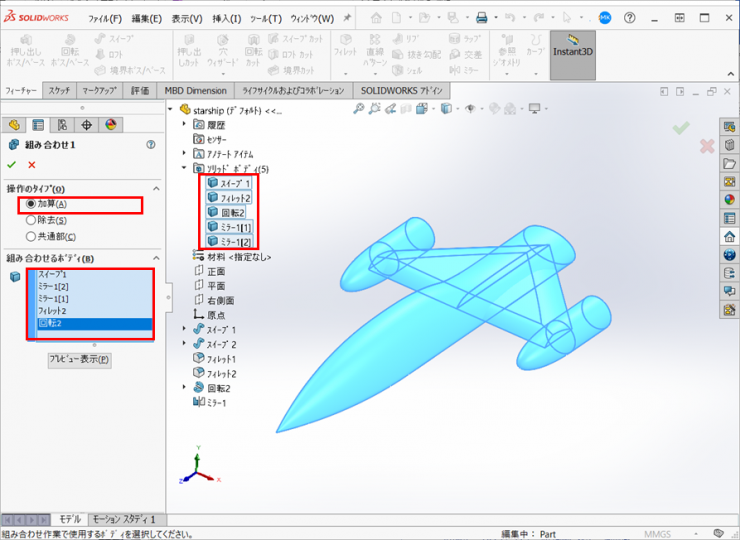

２５．組み合わせコマンドで１つのボディにします。
【挿入】＞【フィーチャー】＞【組み合わせ】をクリックします。
【加算】を選択し、すべてのボディをFeacherManagerデザインツリーもしくはモデルから選択し、【OK】をクリックします。

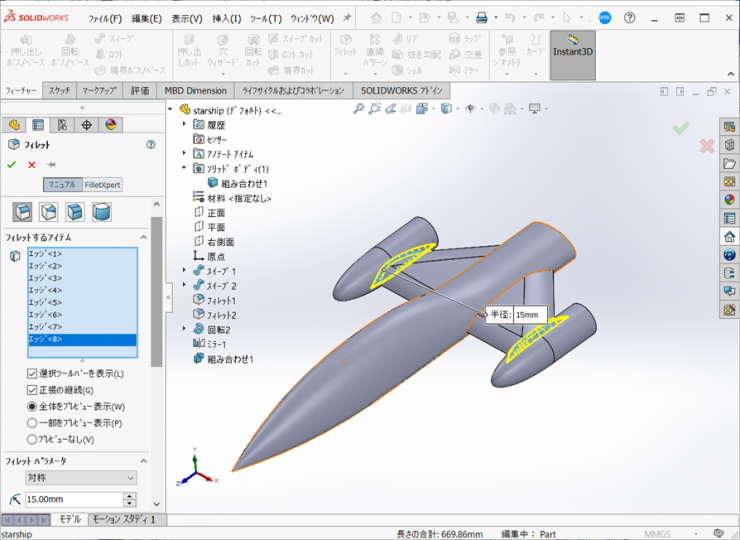

２６．ウィングとエンジンの間に15ｍｍのフィレットを作成します。
フィーチャータブの【フィレット】をクリックします。
【固定サイズ】を選択し、ウィングとエンジンの間のエッジを選択します。
半径に【15ｍｍ】を入力し、【ＯＫ】をクリックします。

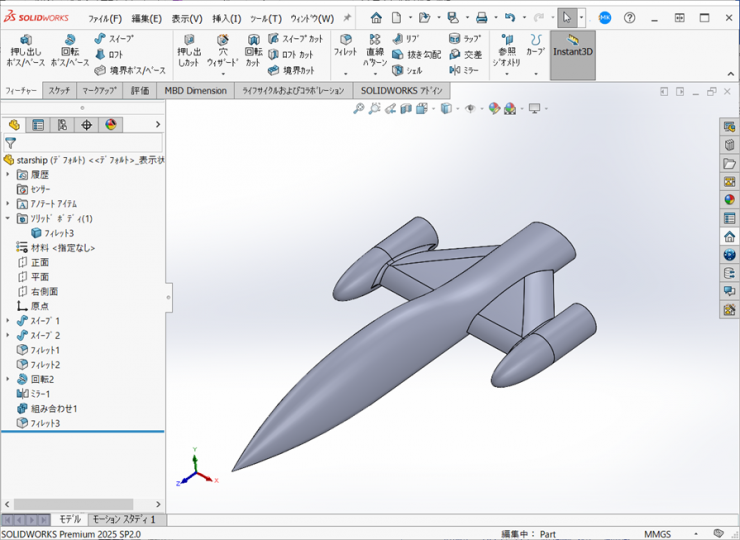

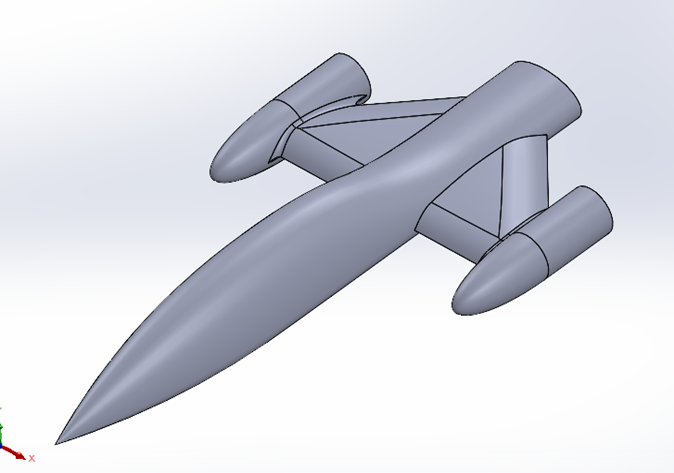

２７．モデルの完成です。
