第38回：アセンブリモデリング輪郭中心合致

今回はアセンブリモデリングの輪郭中心合致についてご紹介いたします。
長方形のプレートや配管を中心に配置したい場合、どうしていますか？
軸の合致、面の合致を使って配置していませんか？

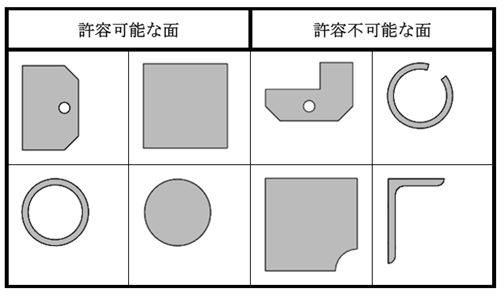

輪郭中心合致を使用すれば、簡単に配置することができます。

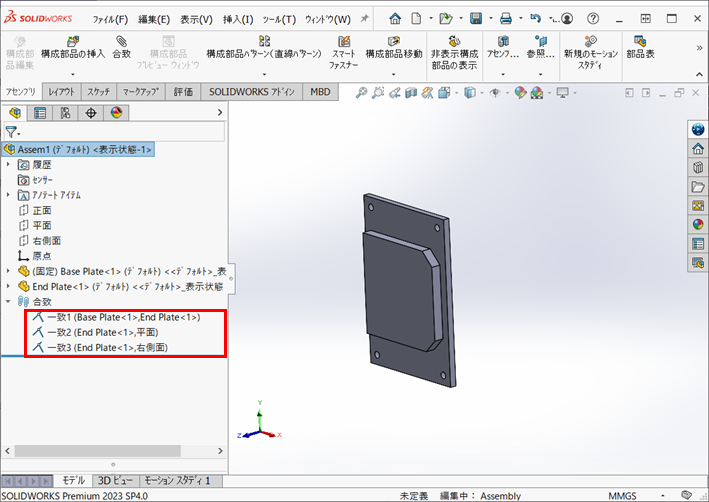

輪郭中心合致を使用しない場合・・・合致が3つ必要です

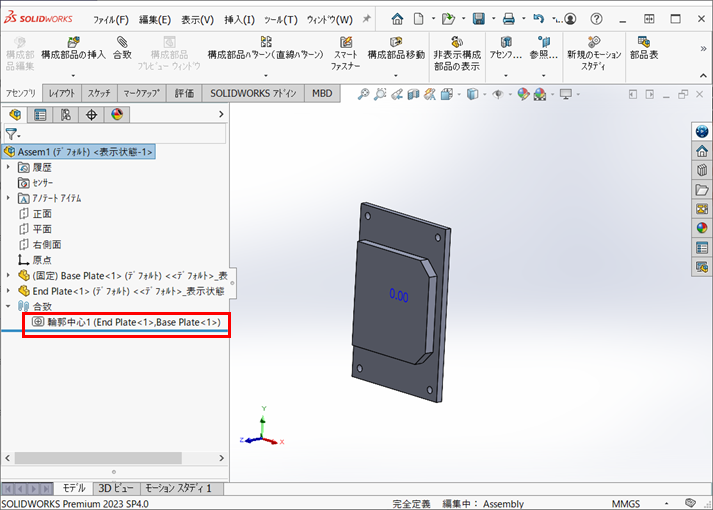

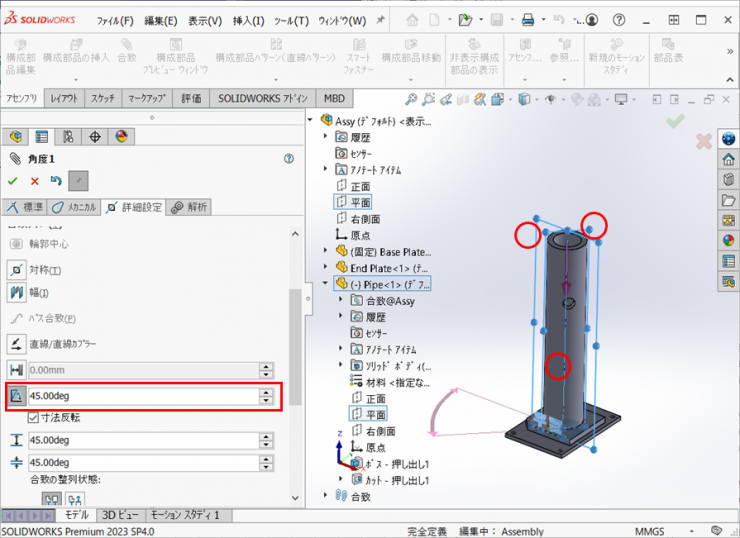

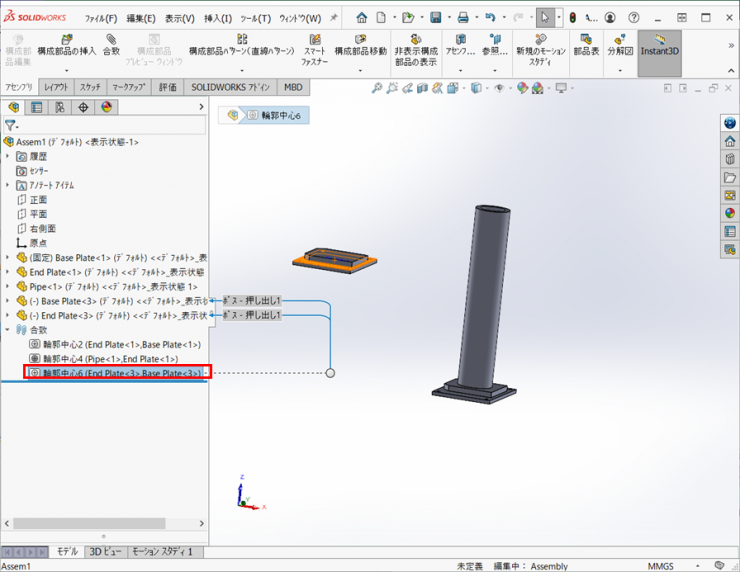

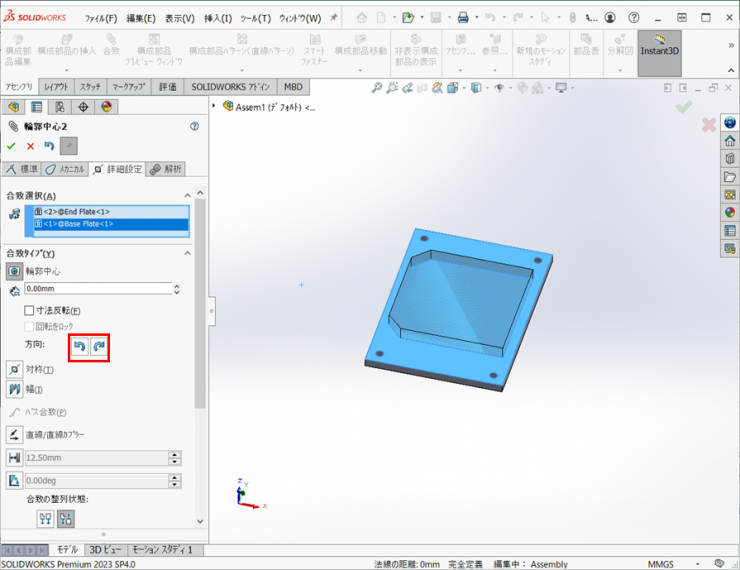

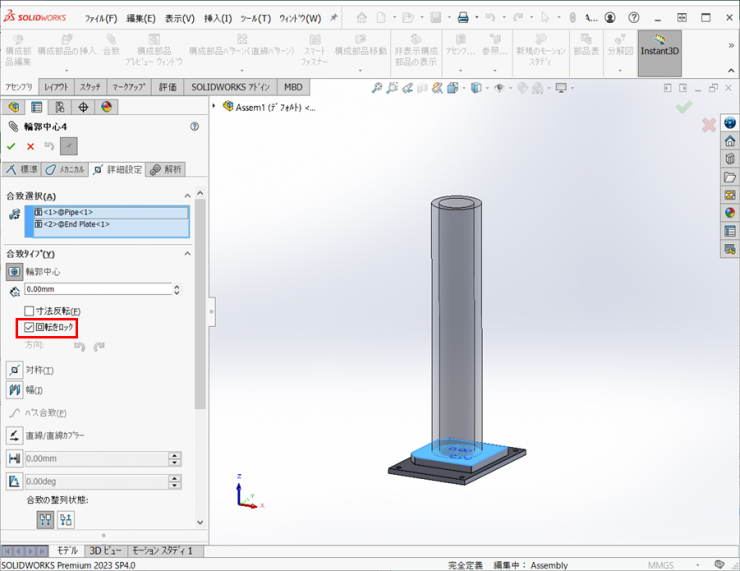

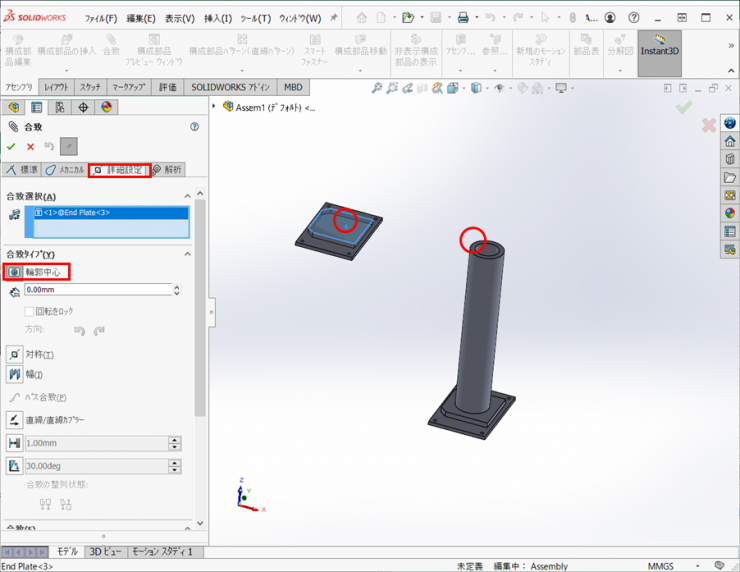

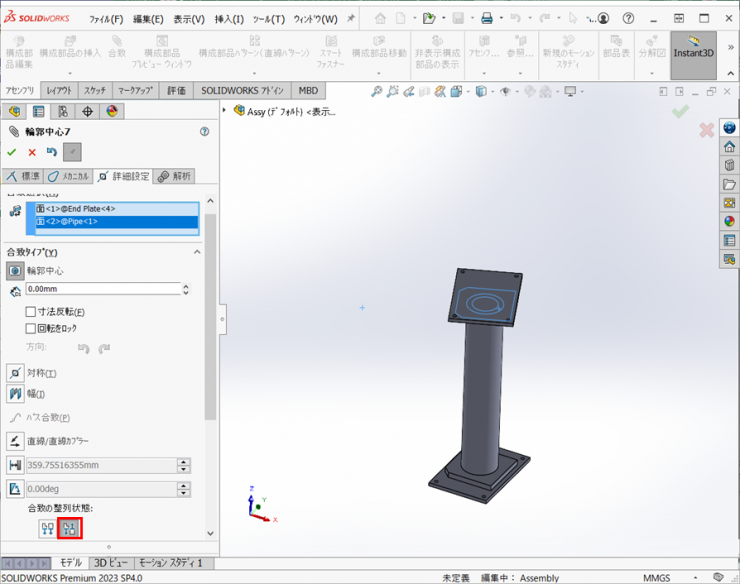

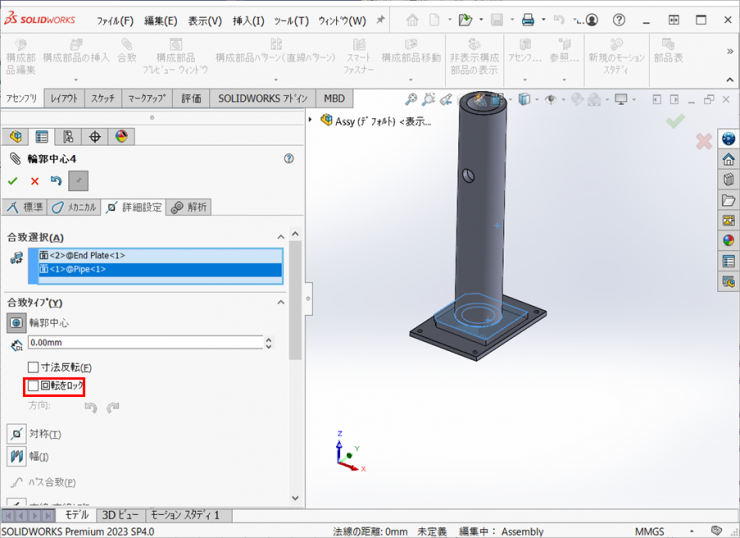

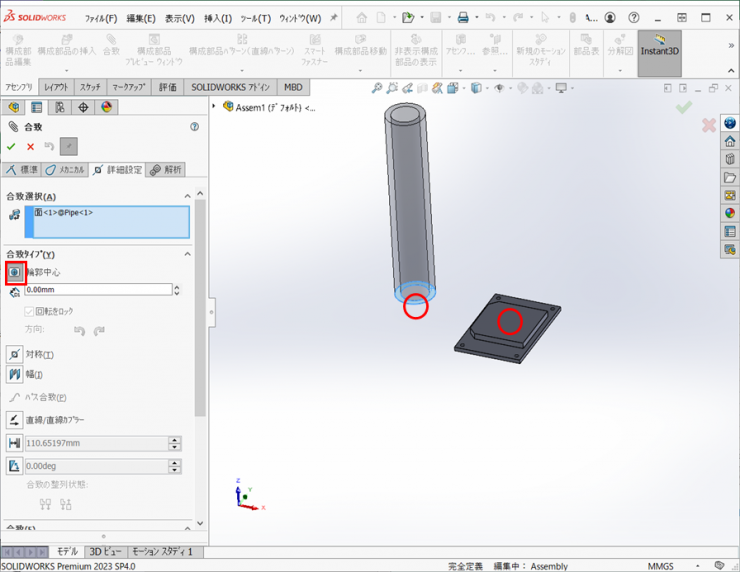

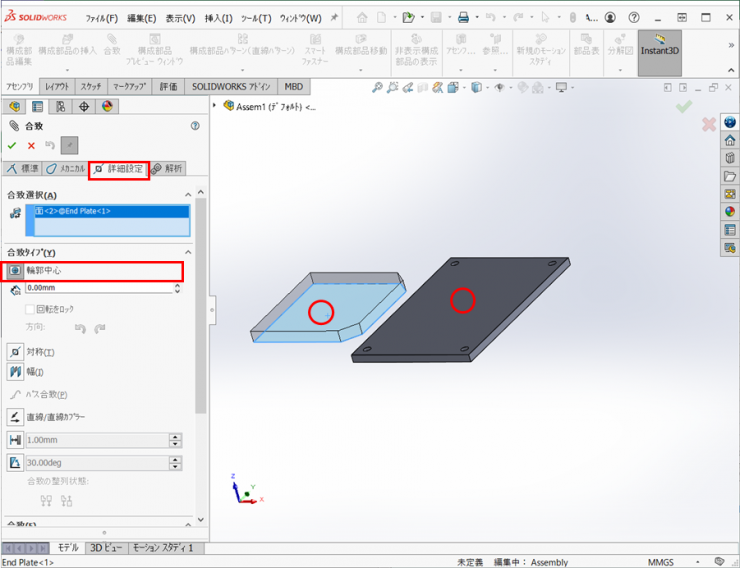

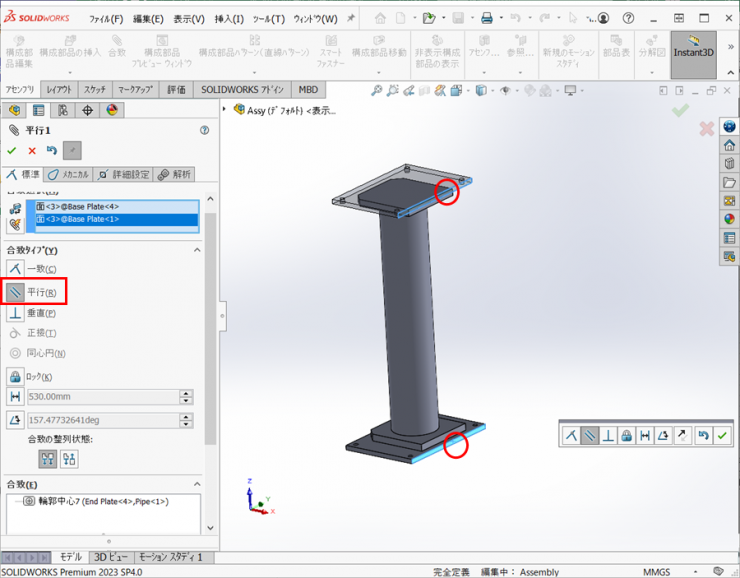

輪郭中心合致を使用する場合・・・合致が1つで済みます

【操作手順】
１．プレートの部品を作成します。

①新規に部品ファイルを開き、【正面】に新規スケッチを開始します。

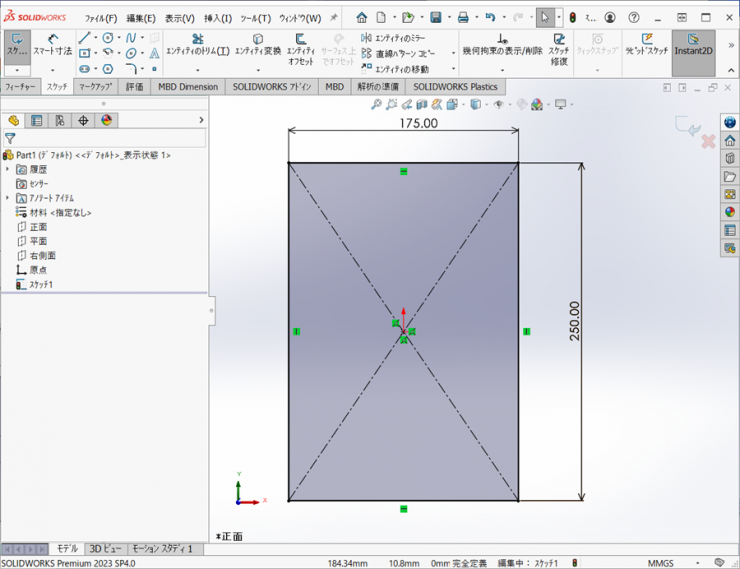

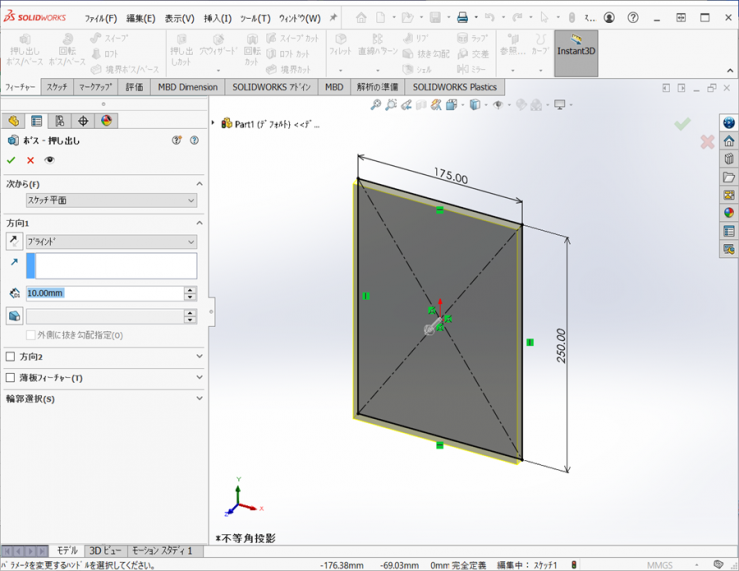

矩形コマンドの【矩形中心】で、175ｘ250の四角を作図し、【押し出し-ボス/ベース】で、厚さ10ｍｍのプレートを作成します。

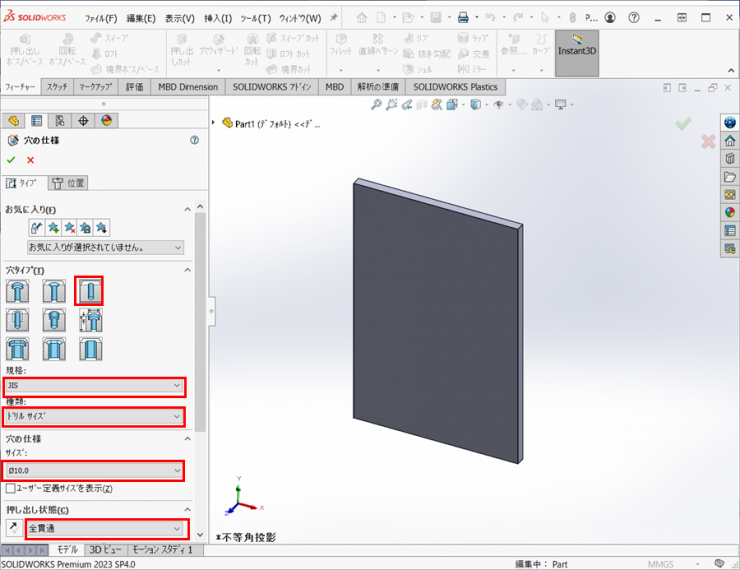

②【穴ウィザード】を使用して、下図の位置にφ10ｍｍのドリル穴をあけます。

位置タブをクリックし、【3Dスケッチ】をクリックします。

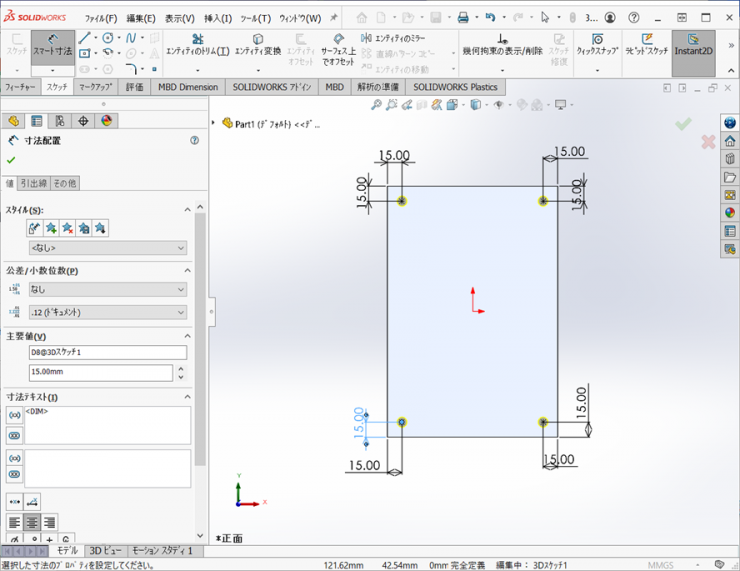

左下の位置をクリックし、点を配置します。

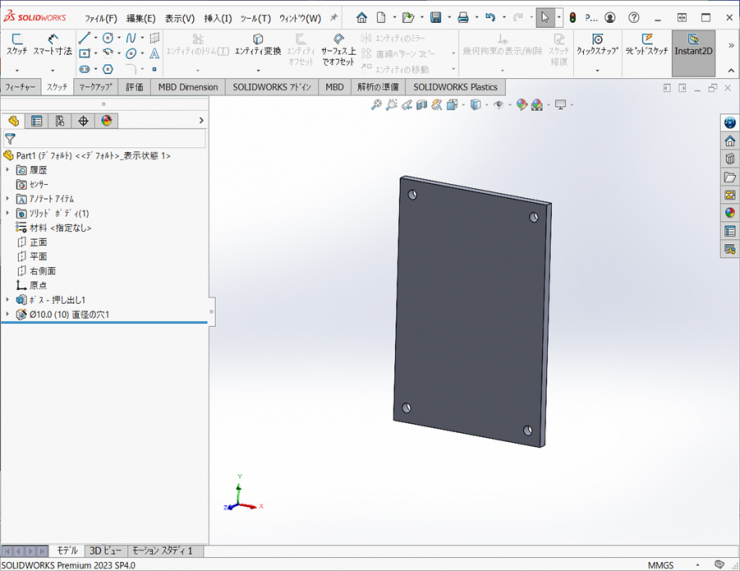

【ESCキー】を押下などで、点の作図コマンドを終了し、【スマート寸法】ををクリックし、寸法を設定し、位置を決めます。【OK】をクリックして、穴をあけます。

③【Base Plate】という名前で保存します。

２．２枚目のプレートの部品を作成します。
①新規に部品ファイルを開き、【正面】に新規スケッチを開始します。

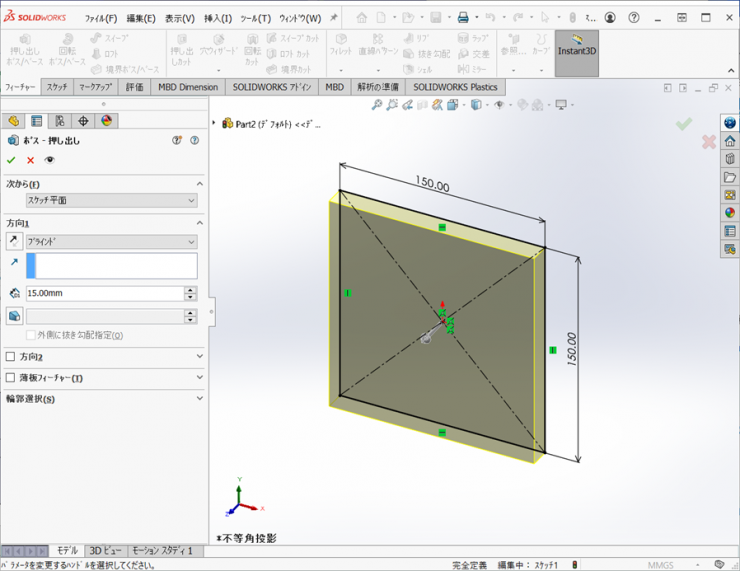

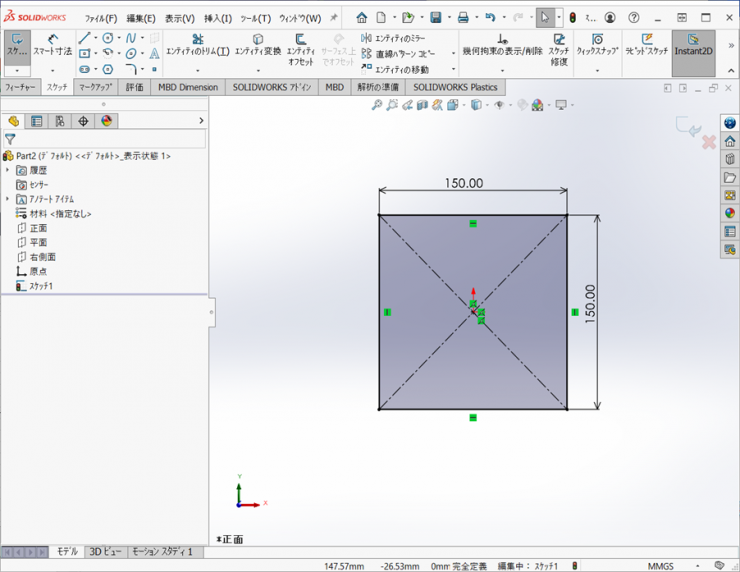

矩形コマンドの【矩形中心】で、原点を中心に150ｘ150の四角を作図し、【押し出し-ボス/ベース】で、厚さ15ｍｍのプレートを作成します。

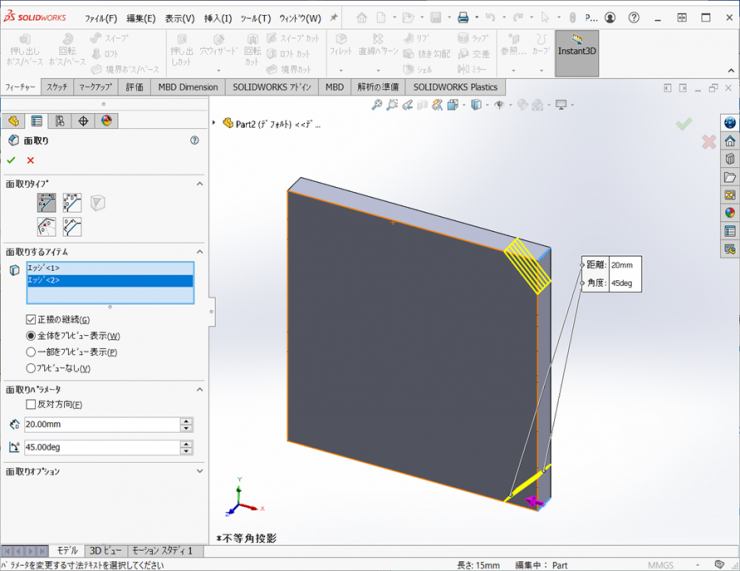

②フィーチャータブの【フィレット】下の▼をクリックし、【面取り】をクリックします。
20ｍｍの面取りを２か所作成します。

③【End Plate】という名前で保存します。

３．パイプの部品を作成します。
①新規に部品ファイルを開き、【正面】に新規スケッチを開始します。

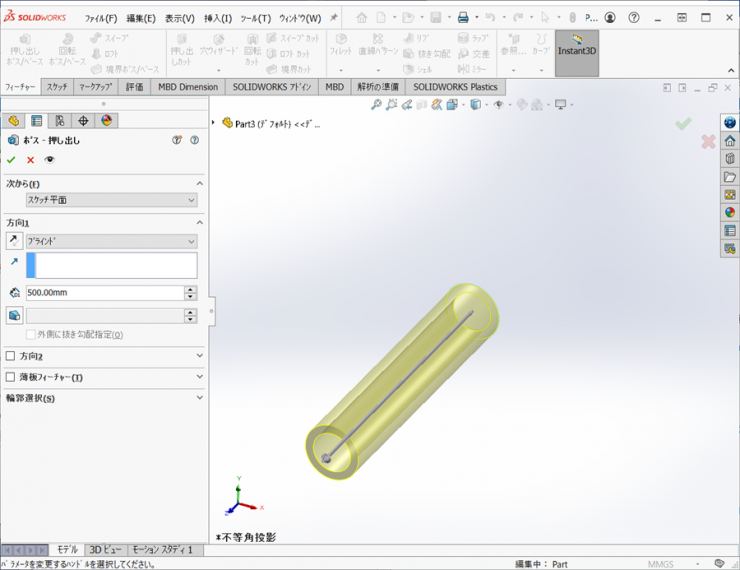

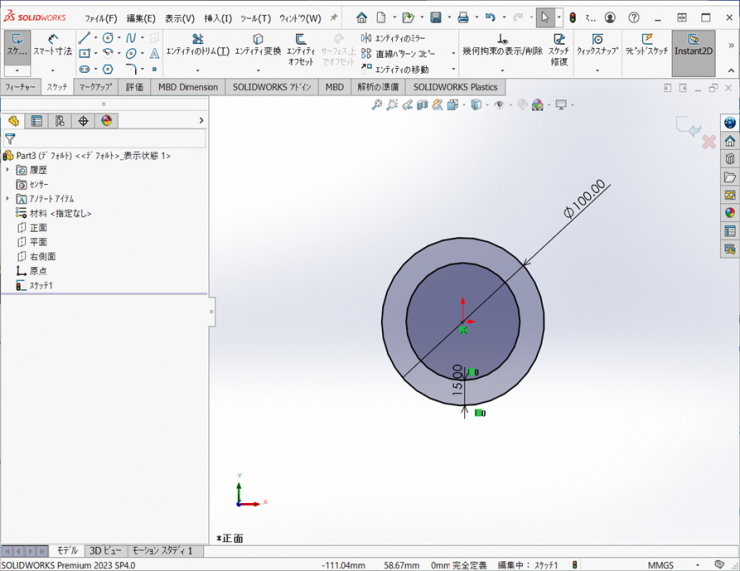

【円】で、原点を中心にφ100の円を作図し、【エンティティオフセット】で、内側に15ｍｍのオフセットの円を作図し、【押し出し-ボス/ベース】で、長さ500ｍｍのプレートを作成します。

②【Pipe】という名前で保存します。

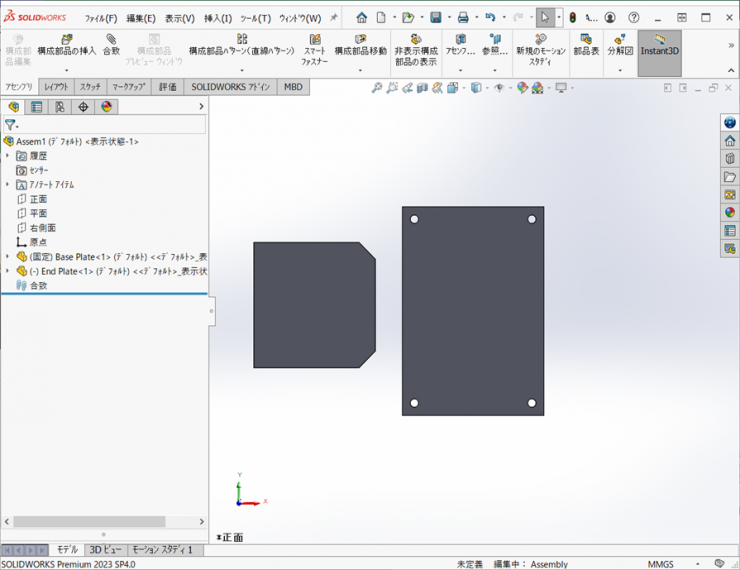

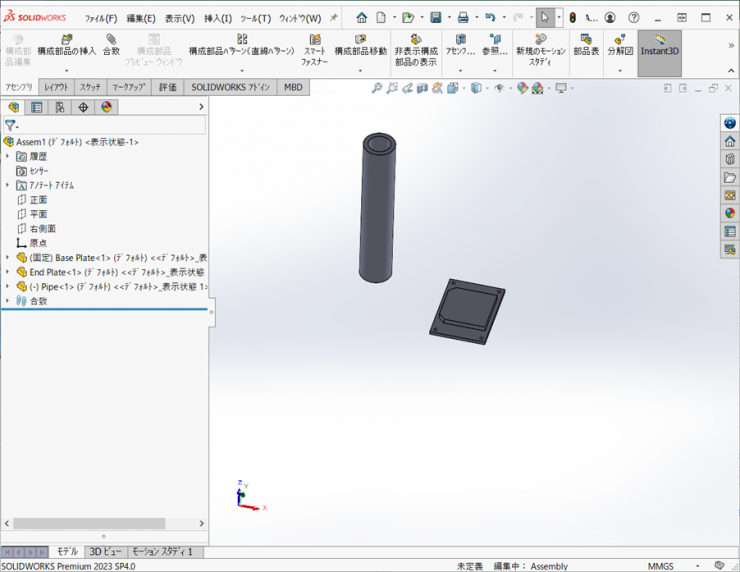

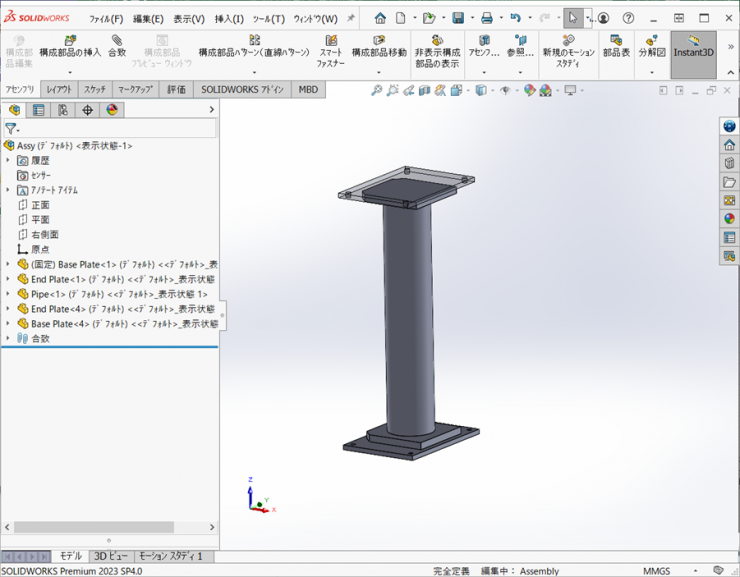

３．新規にアセンブリを作成し、Base Plate、End Plate、Pipeの部品ファイルを配置します。
①Bace Plateファイルのウィンドウをアクティブにし、【ファイル】＞【部品からアセンブリ作成】をクリックします。
※テンプレート選択のウィンドウが表示されましたら、アセンブリのテンプレートを選択します。

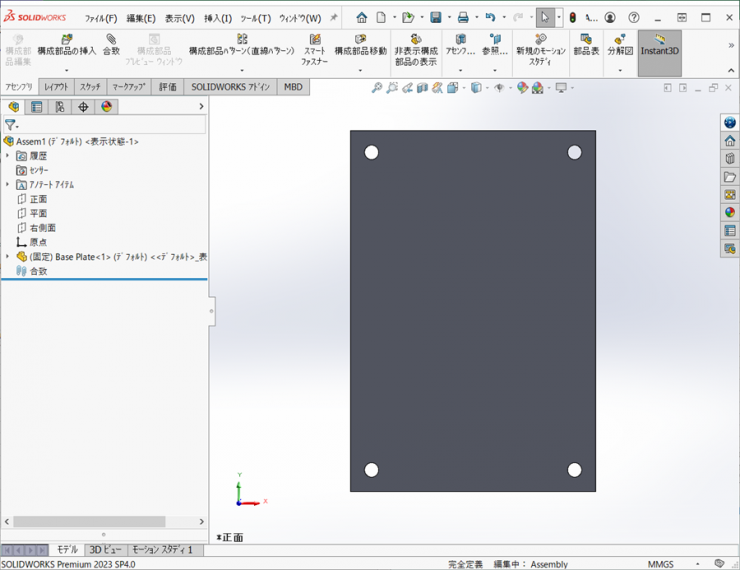

②アセンブリを開始になりますので、【OK】をクリックして、Plateを原点に配置します。
アセンブリの原点とPlateファイルの原点、正面、平面、右側面が一致します。
