FeatureWorks

前回はインポートデータを面削除を行い、フィレットRを作成する手順を説明しました。 今回はFeatureWorksを使用して、モデリングする方法をご紹介いたします。

【Feature Worksアドイン方法】
１．SOLIDWORKSを起動します。

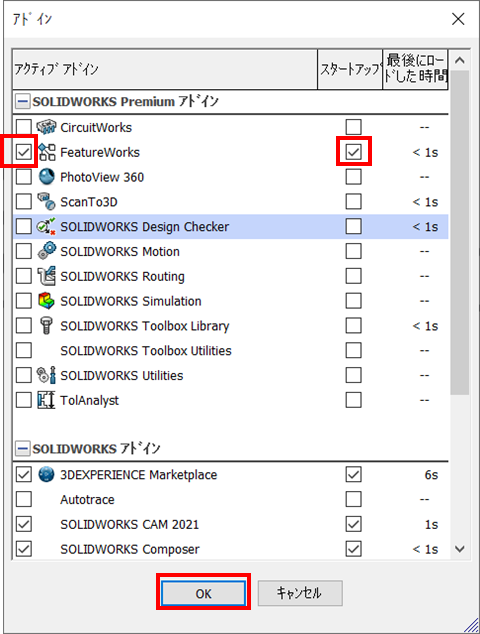

２．メニューから【ツール】＞【アドイン】をクリックします。

３．アドインのウィンドウが表示されましたら、FeatureWorksの左と右にチェックを入れ、【OK】をクリックします。
※左側は、今すぐアドインする場合、右側は、起動時にアドインする場合

【手順】

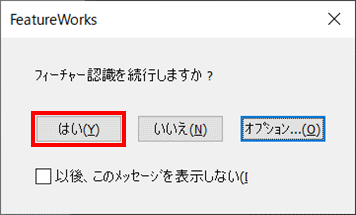

１．FeatureWorksをアドインして、STEPなどのファイルを開くと、インポート診断後、
FeatureWorksを起動するか問い合わせのウィンドウが表示されます。
【はい】をクリックするとFeatureWorksが起動します。

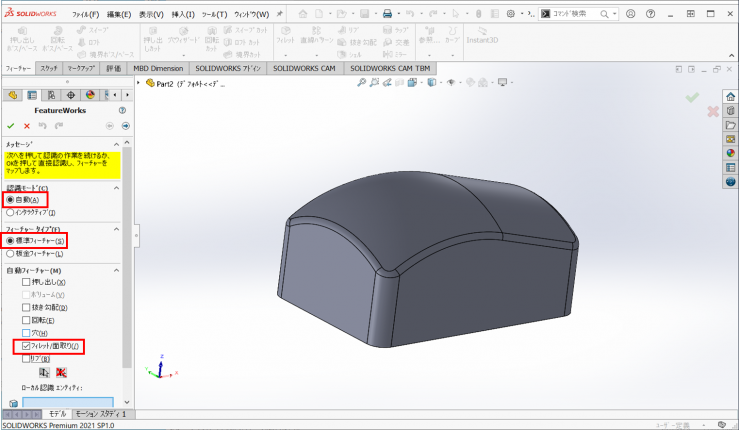

２．今回は、自動でフィレットRのみ認識させます。
【自動】を選択し、【標準フィーチャー】を選択して、【フィレット/面取り】にチェックを入れ、【OK】をクリックします。

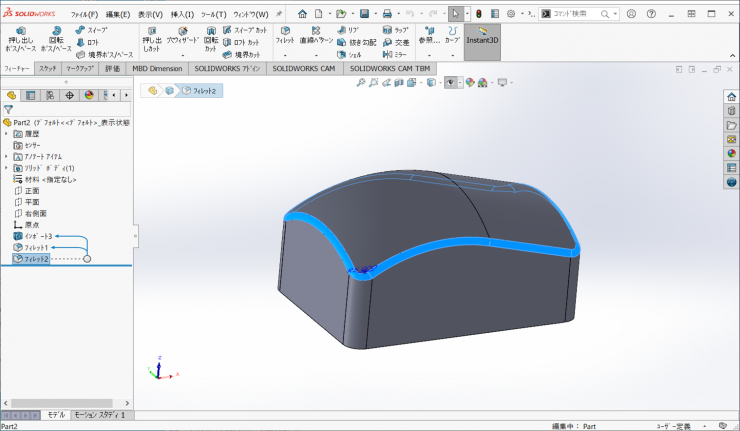

３．フィレットのフィーチャーが自動作成されました。

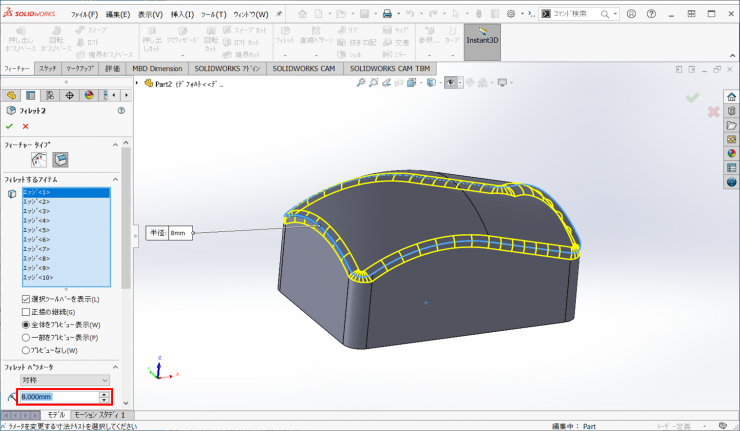

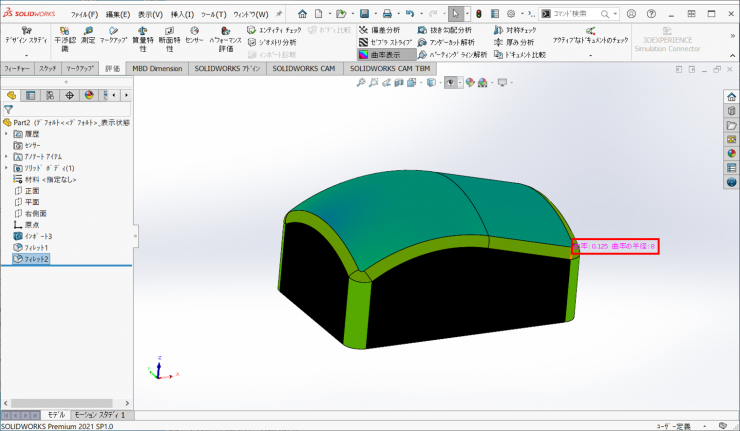

４．フィーチャー編集で、フィレットRの大きさを変更することができます。
