第36回：溶接モデリング
今回は溶接の機能についてご紹介いたします。

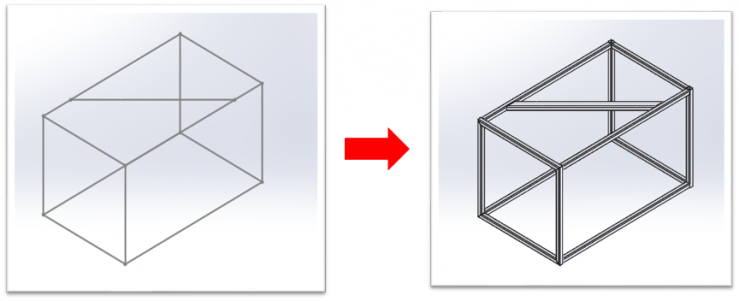

H鋼やI鋼などの鋼材の形状をスケッチすることなく、レイアウトをスケッチし、鋼材を選択するだけで簡単にモデリングできます。また、コーナーの処理も選択で簡単にできます。
溶接の機能は溶接全体を1つの部品として設計可能にします。
【操作手順】

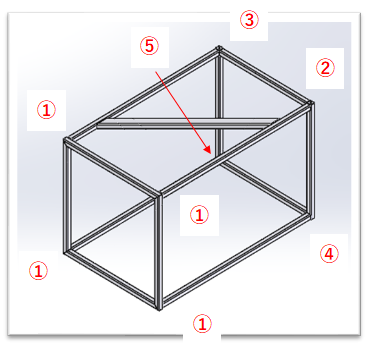

※①から➄の順に手順をご説明します。

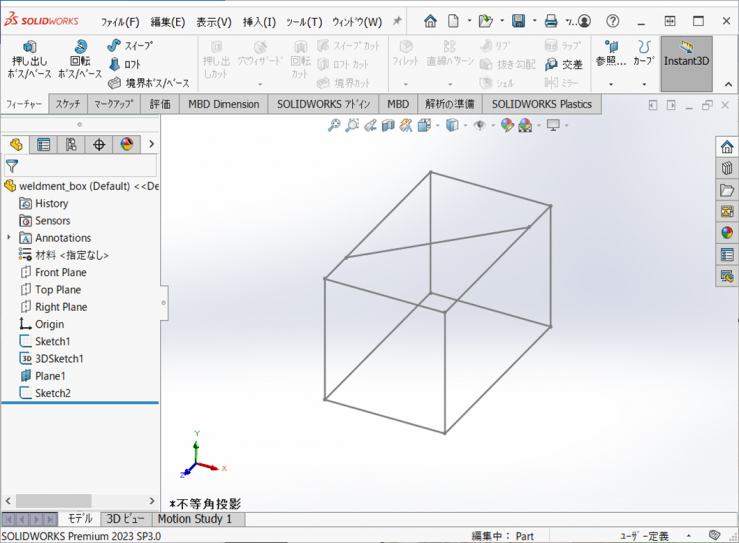

１．以下の個所からweldment_box.sldprtを開きます。
C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2023\samples\tutorial\weldments
２．【ファイル】＞【指定保存】で、適当な場所に保存します。

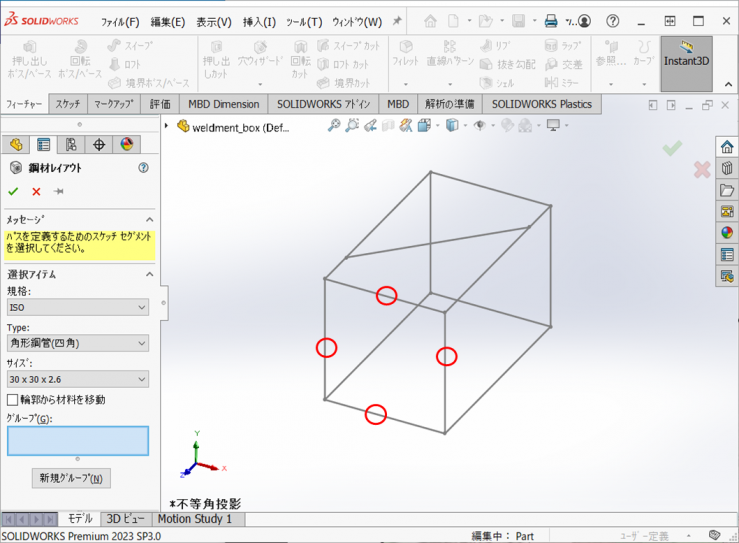

３．【挿入】＞【溶接】＞【鋼材レイアウト】をクリックします。
規格で【ISO】、タイプで【角型鋼管（四角）】、サイズで【30ｘ30ｘ2.6】を選択します。
グループをクリックして、下図の4つの線をクリックします。

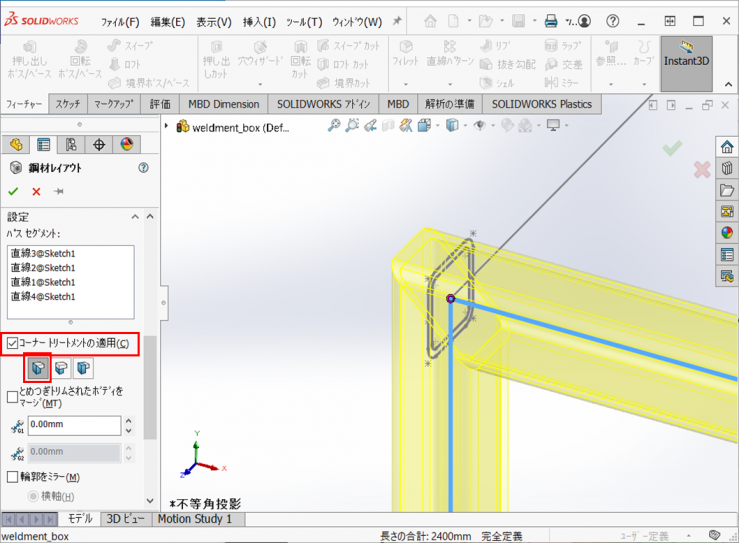

【コーナートリートメントの適用】にチェックを入れ、【とめつぎ】を選択します。
※コーナー①の個所

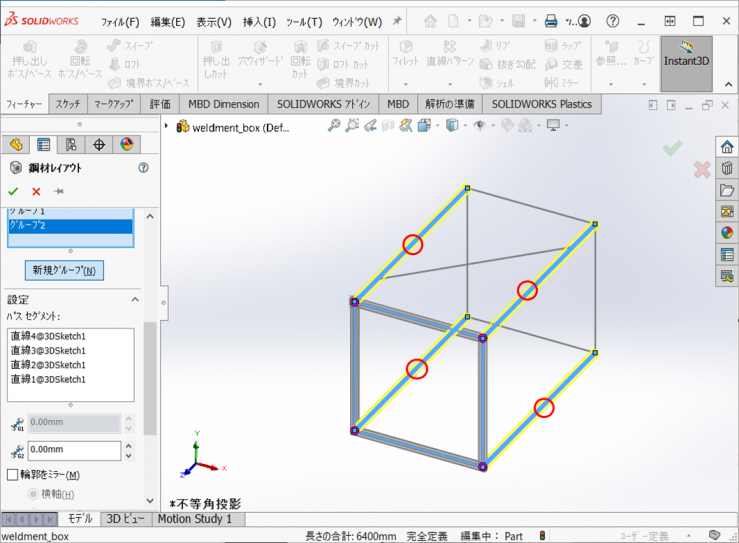

【新規グループ】をクリックして、下図の4つの線をクリックします。

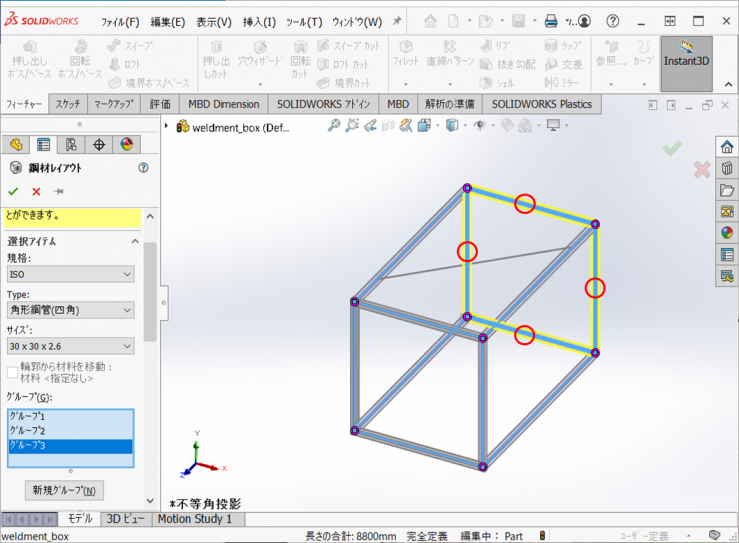

再度、【新規グループ】をクリックして、下図の4つの線をクリックします。

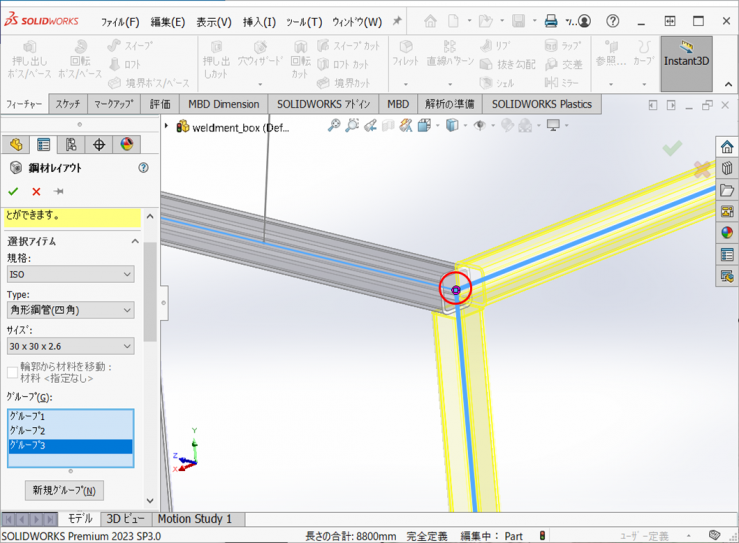

コーナーをクリックします。
コーナートリートメントのウィンドウが表示されます。

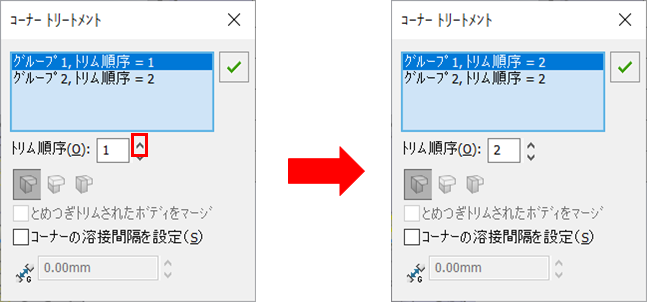

グループ1を選択し、【△ 】をクリックし、トリム順序を【2】に設定します。
※コーナー②の個所

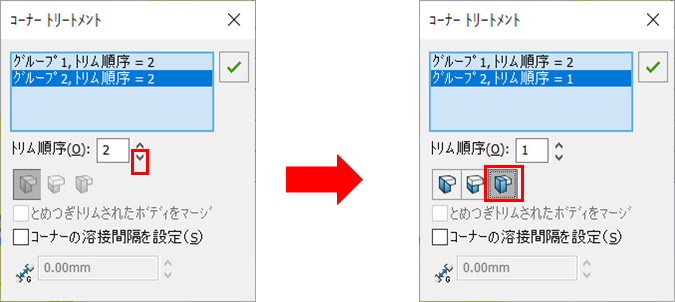

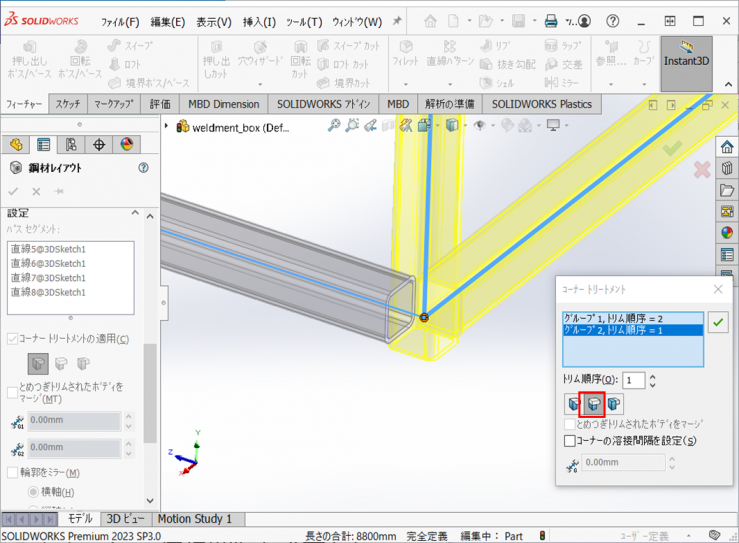

グループ2を選択し、【 ▽】をクリックし、トリム順序を【1】に設定します。

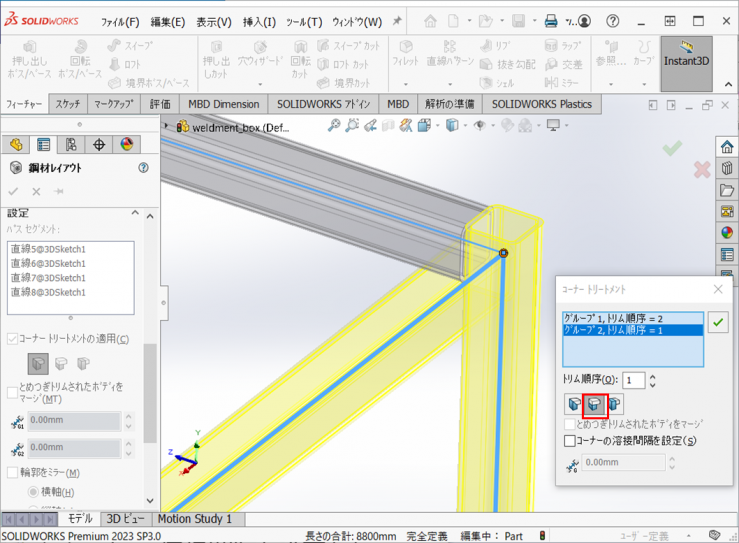

【突き合わせ2】をクリックします。

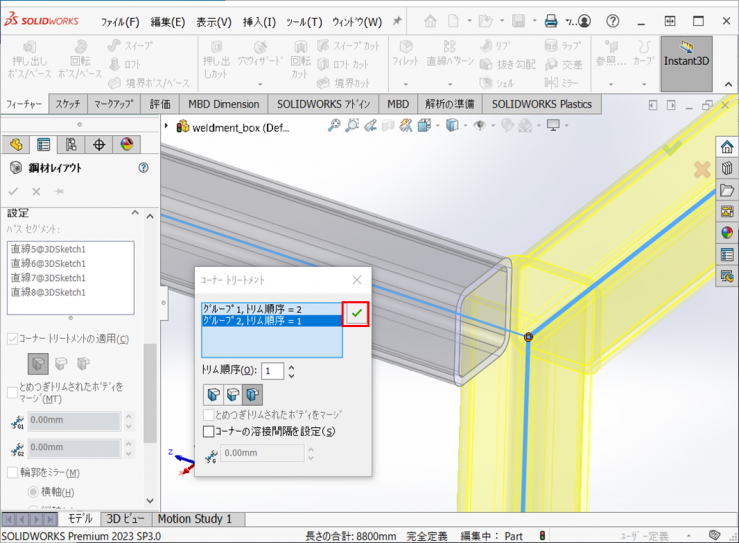

【OK】をクリックして、コーナーを適用します。
同様に下図の3つのコーナーを変更します。
※コーナー③の個所
※コーナー④の個所
※コーナー⑤の個所

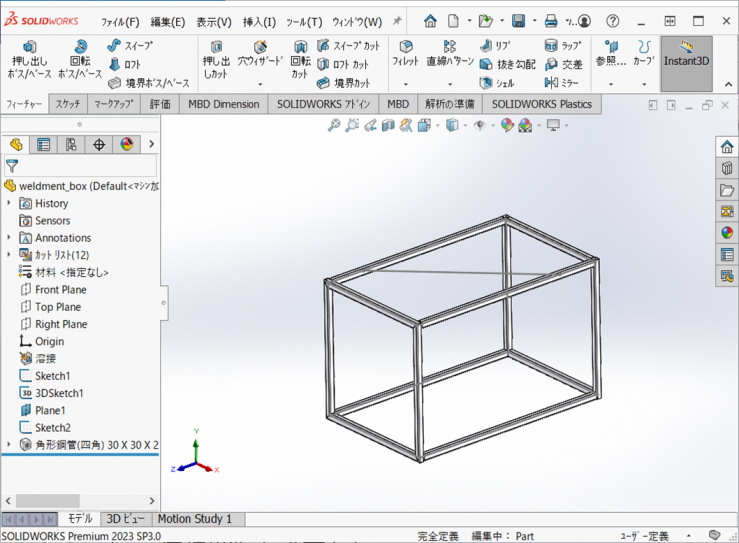

PropertyManagerで、【OK】をクリックします。

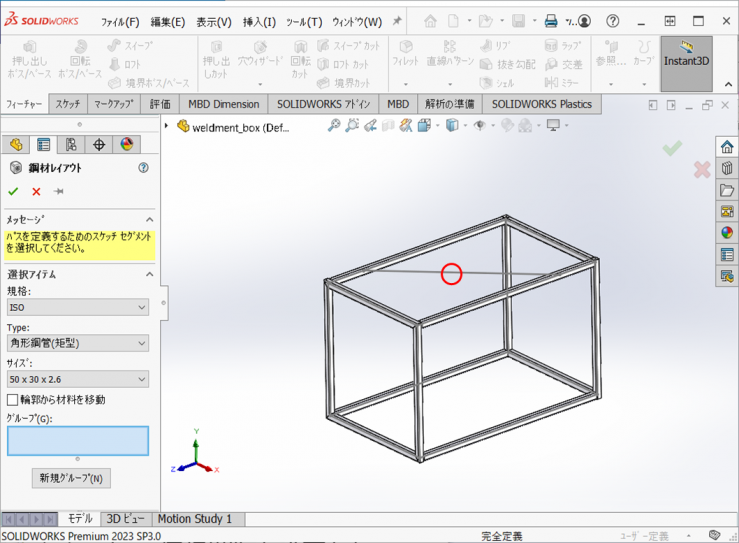

４．【挿入】＞【溶接】＞【鋼材レイアウト】をクリックします。
規格で【ISO】、タイプで【角型鋼管（矩形）】、サイズで【50ｘ30ｘ2.6】を選択します
グループをクリックして、下図の線をクリックします。

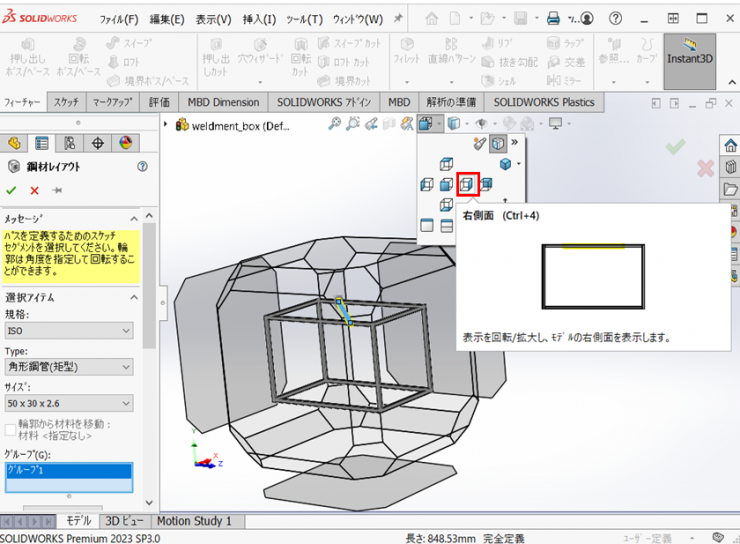

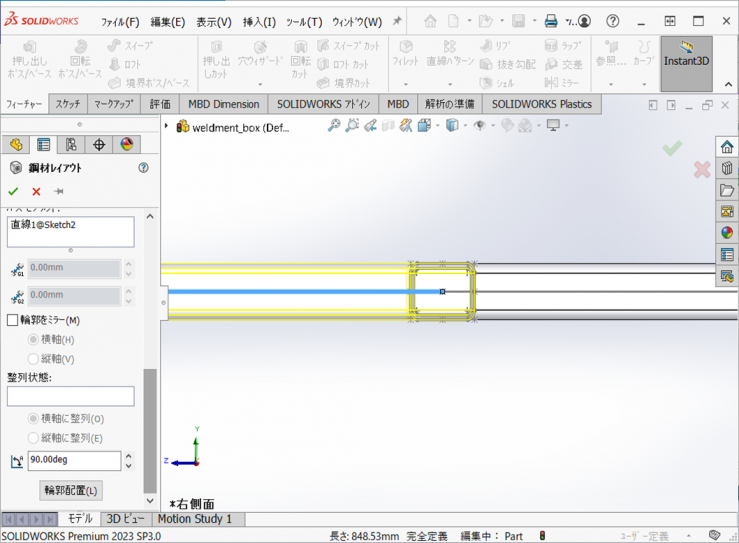

表示方向を【右側面】に変更します。
回転角度に【90】を入力し、【OK】をクリックします。

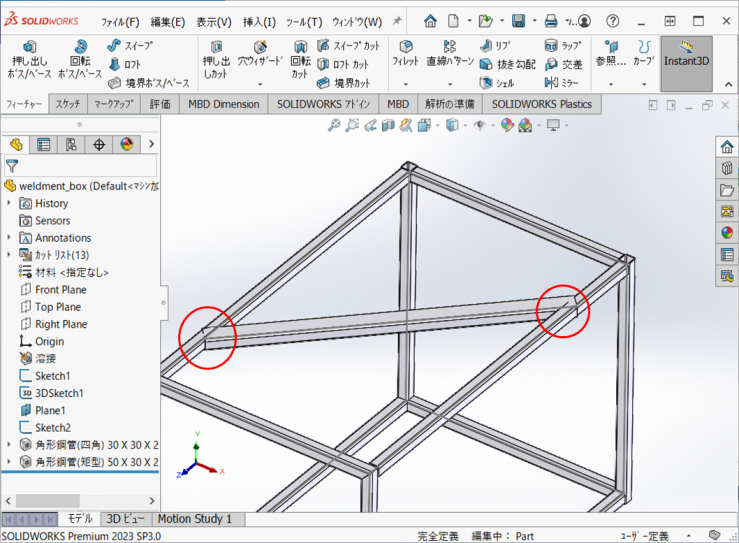

５．丸の個所をトリムします。

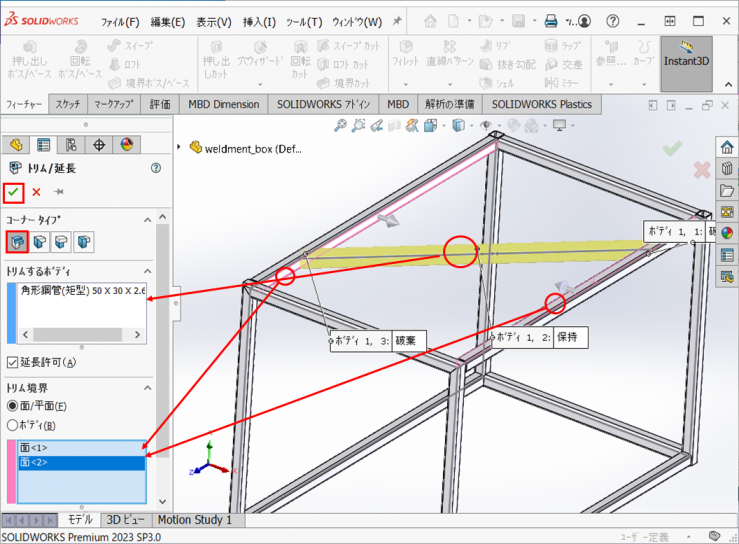

【挿入】＞【溶接】＞【トリム/延長】をクリックします。

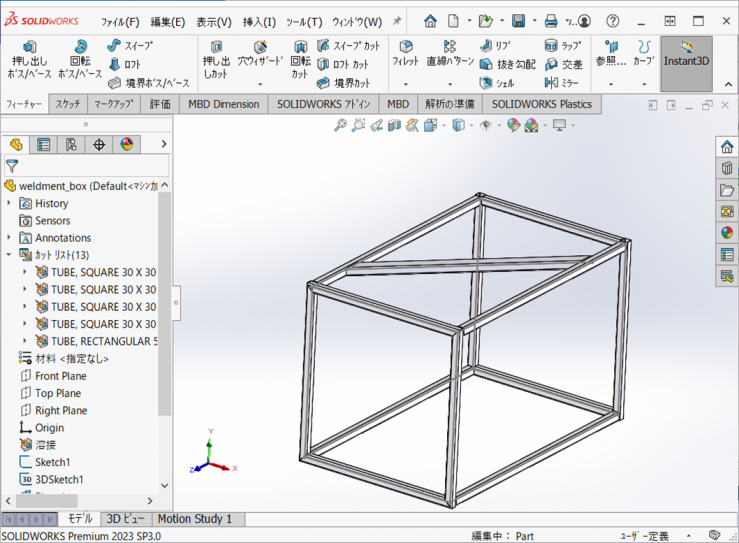

コーナータイプで【トリム】を選択し、トリムするボディに斜めの鋼材を選択し、トリム境界に面を選択します。【OK】をクリックして、トリムを終了します。
