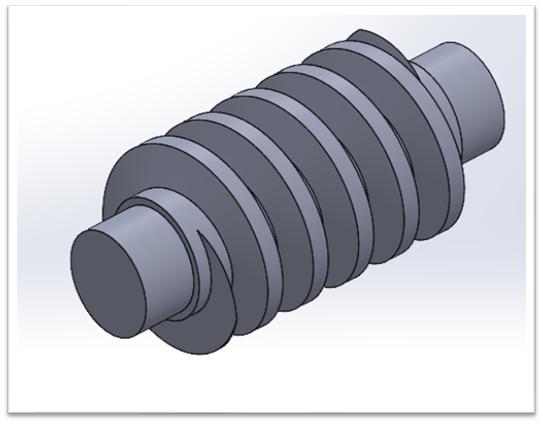

ウォームギア作成

【操作手順】
１．新規に部品ファイルを開きます。

２．【正面】をクリックして、スケッチタブの【スケッチ】をクリックします。

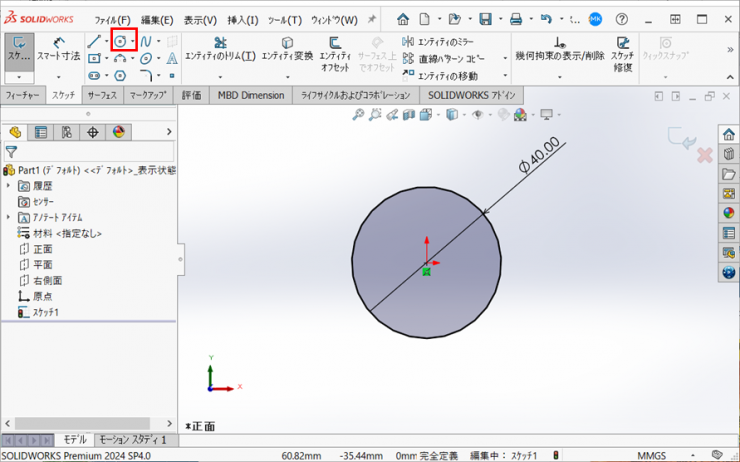

３．スケッチタブの【円】アイコンをクリックし、下図のように原点が中心で、φ40の円を作図します。

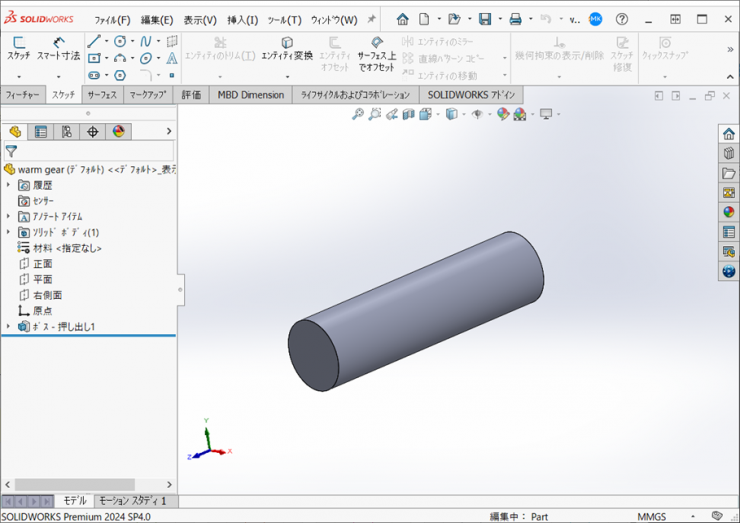

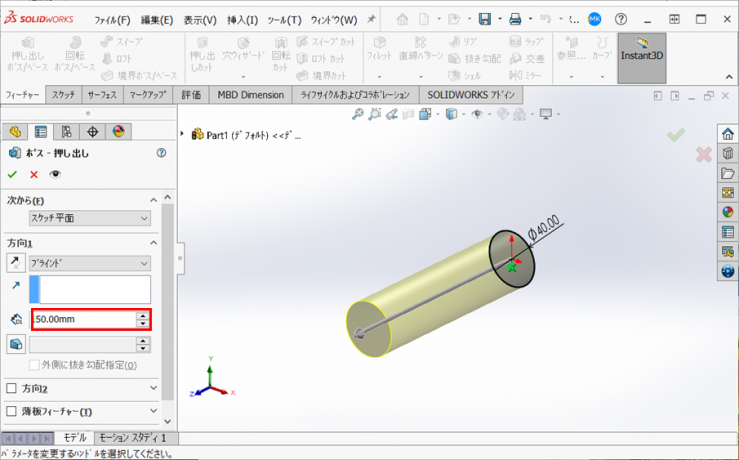

４．フィーチャータブの【押し出し ボス/ベース】アイコンをクリックします。

５．深さ/厚みに【150ｍｍ】を入力し、Ｚ＋方向に、押し出しします。

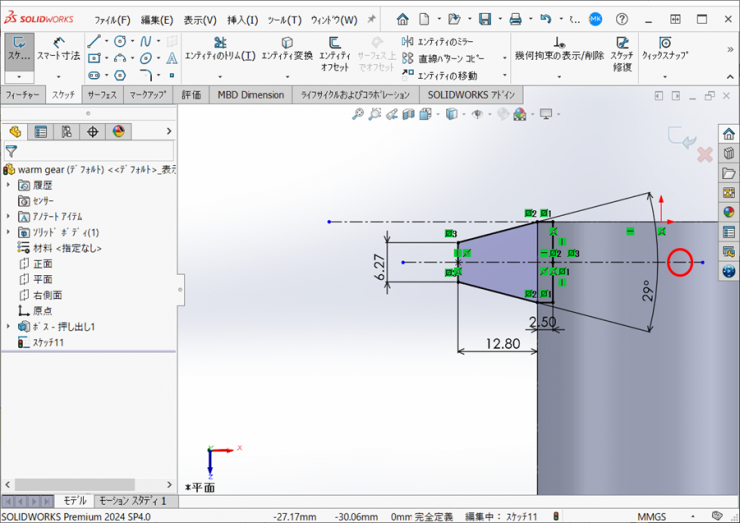

６．ねじ山の断面を平面に作図します。
①平面に新規スケッチを開始し、下図を作図します。
※赤丸の中心線に対し、対称です。スケッチが作図できましたら、スケッチを終了します。

７．ガイドカーブを作成します。

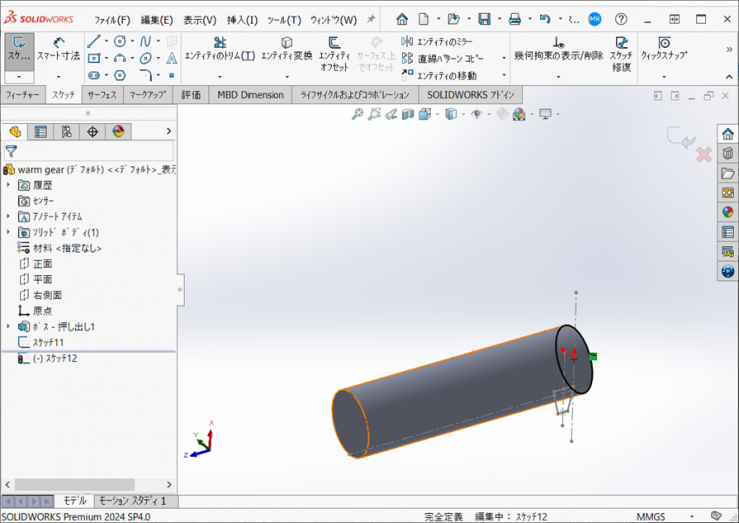

①正面に新規のスケッチを開始し、エッジをエンティティ変換します。

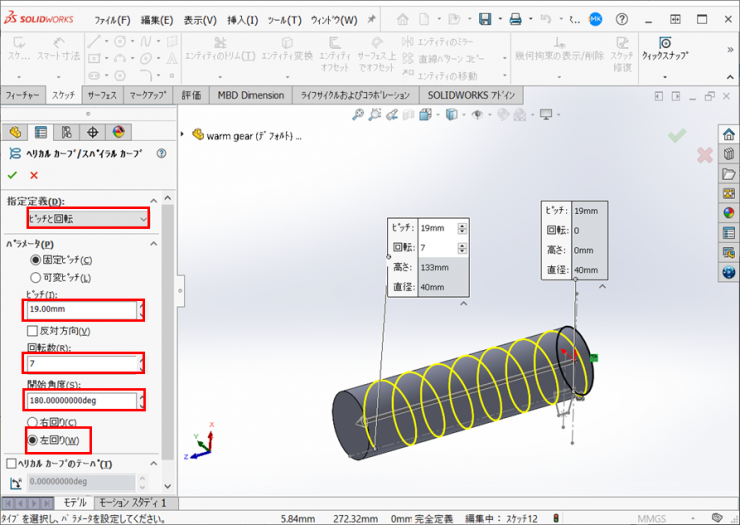

②【挿入】＞【カーブ】＞【ヘリカル/スパイラル】をクリックします。

③【ピッチと回転】を選択し、【固定ピッチ】、ピッチ：【19ｍｍ】、回転数：【7】、開始角度：【180deg】、【左回り】を設定し、【OK】をクリックするとヘリカルカーブが作成されます。

８．６．で作図したスケッチ輪郭に７．で作成したヘリカルカーブを中心にするねじ山を作成します。

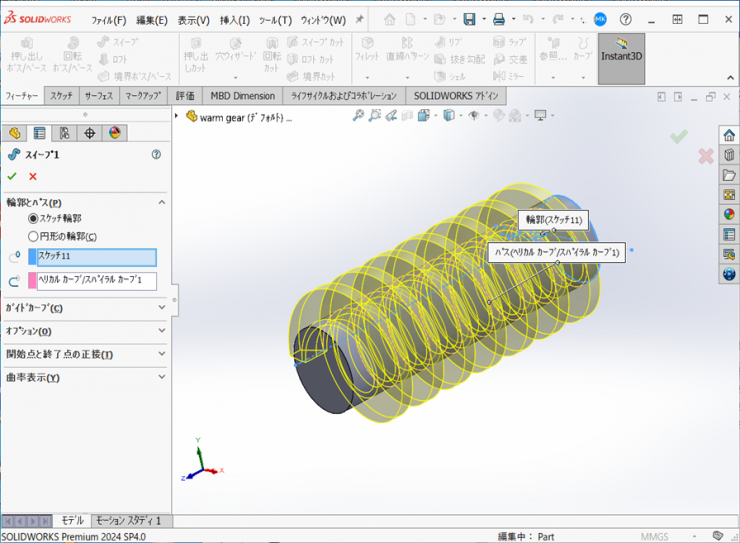

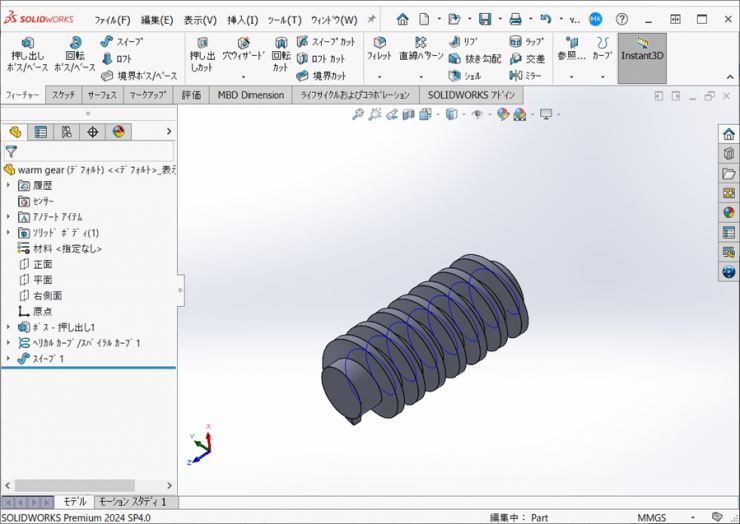

①フィーチャータブの【スイープ】アイコンをクリックします、【OK】をクリックして、ねじ山を作成します。

９．ヘリカルカーブを非表示にします。

１０．端のねじ山をカットします。

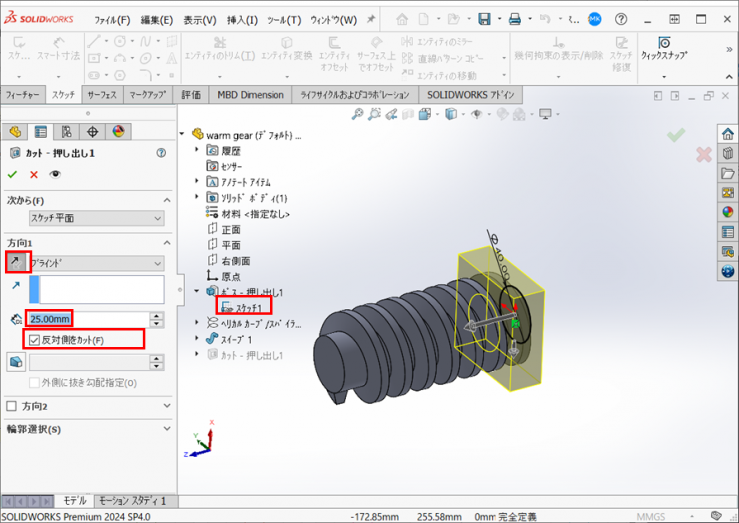

①１．で作図したスケッチを選択し、フィーチャータブの【押し出しカット】アイコンをクリックします。
②深さ/厚みに【25ｍｍ】を入力し、Ｚ＋方向になるように調節してください。
【反対側をカット】にチェックを入れます。設定ができましたら、【OK】をクリックします。

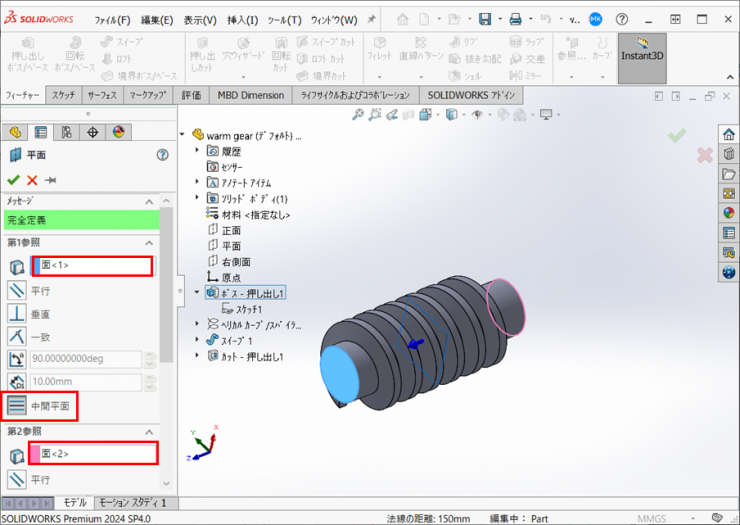

③ミラーするため、中間平面を作成します。
フィーチャータブの参照ジオメトリの▼をクリックし、【平面】をクリックします。
軸の円筒の平面を2つ選択します。
中間平面が選択されますので、【OK】をクリックします。

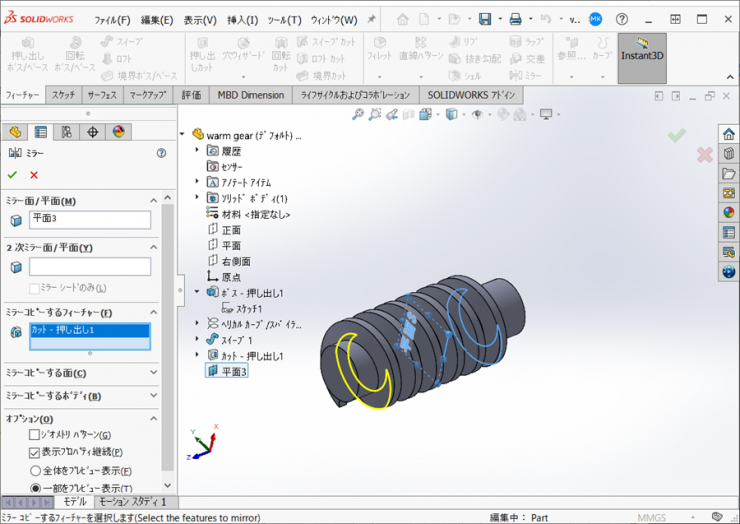

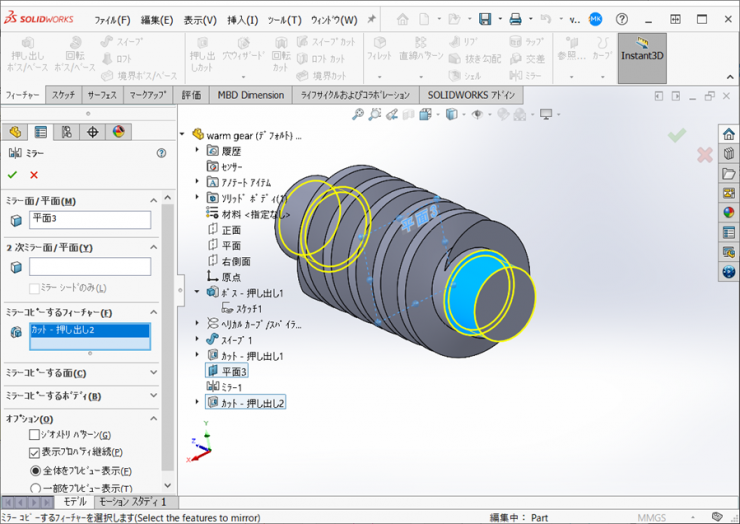

④フィーチャータブの【ミラー】アイコンをクリックします。
⑤ミラー面/平面に③で作成した平面を選択し、ミラーコピーするフィーチャーにカットフィーチャーを選択します。
設定ができましたら、【OK】をクリックします。

１１．シャフトをカットします。

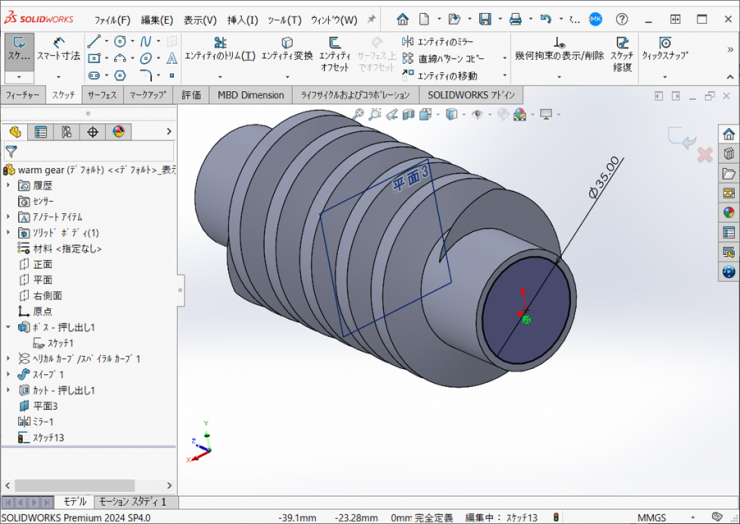

①正面にスケッチを開始し、原点を中心に、φ35の円を作図します。

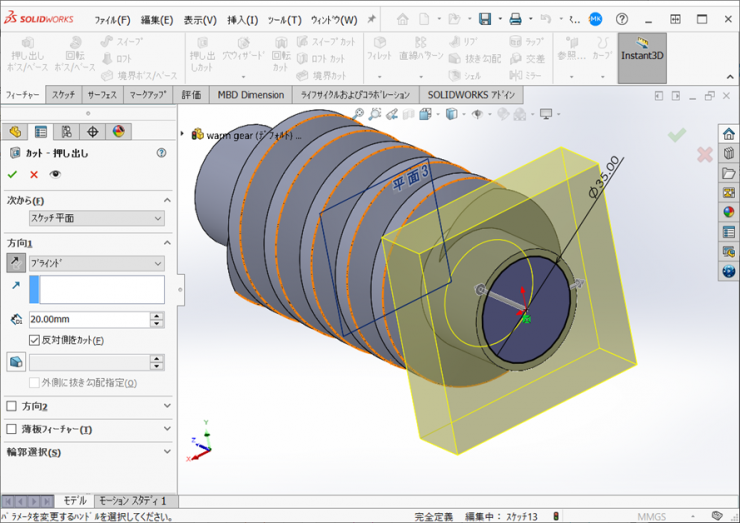

②フィーチャータブの【押し出しカット】アイコンをクリックします。
③深さ/厚みに【20ｍｍ】を入力し、Ｚ＋方向になるように調節してください。
【反対側をカット】にチェックを入れ、【OK】をクリックします。

④10の⑤と同様に、中間平面で③のカットフィーチャーをミラーコピーします。

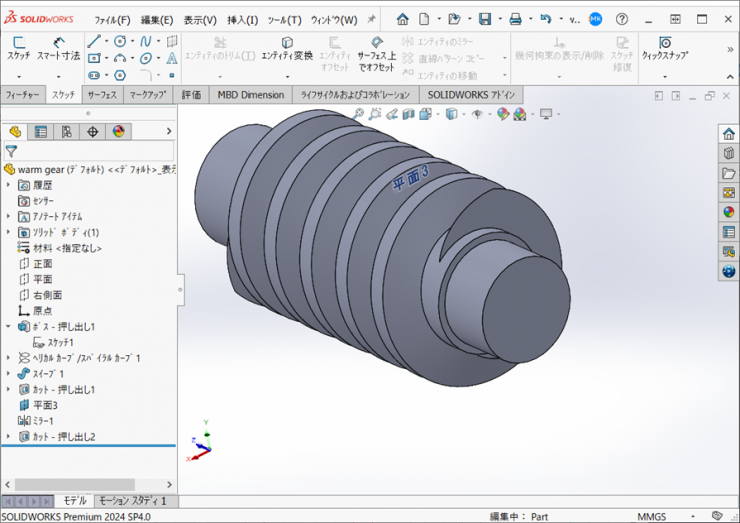

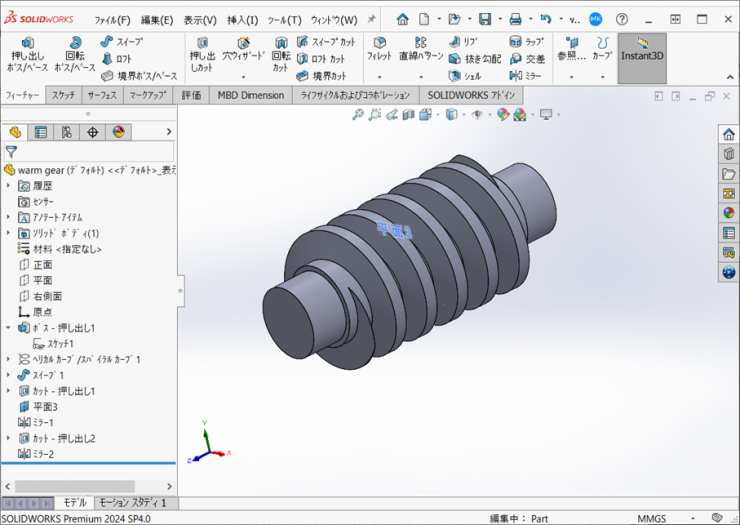

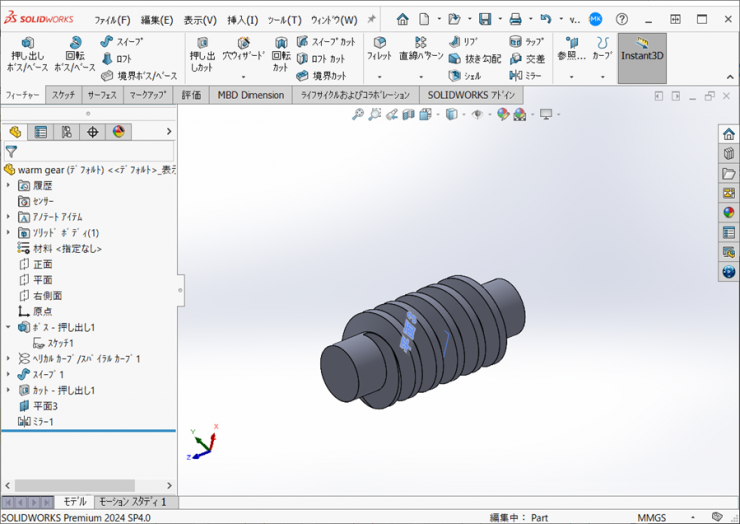

⑤モデルの完成です。
