第１６回：スケッチのコピー
よく似た形状をスケッチする場合、平行な平面であればエンティティ変換を使用されると思います。しかし、平面に書いてあるスケッチを右側面に作図する場合は、エンティティ変換を使用できません。このような場合は、スケッチのコピーを使用します。

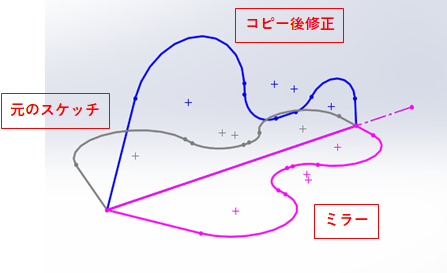

今回はスケッチのコピーと修正を、次回はスケッチのミラーの説明をします。
【手順】

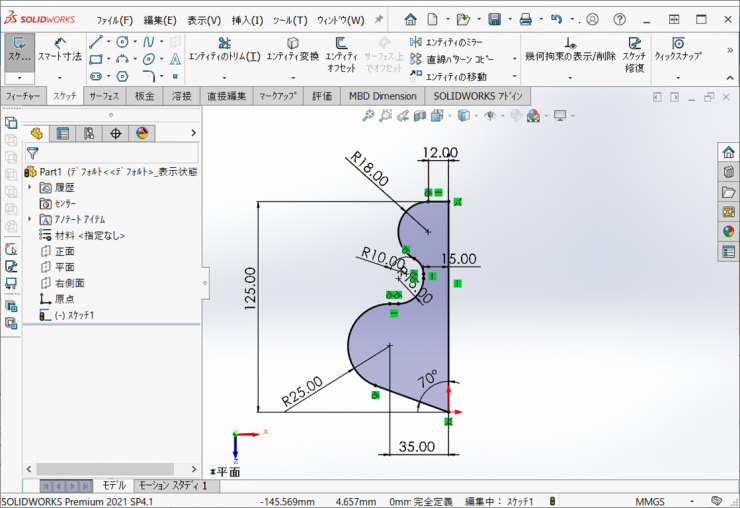

１．【平面】に下図のスケッチを作図します。円弧と直線は、正接の拘束を付けています。
２．スケッチを終了します。
３．Featuer Managerデザインツリーより、1.で作図したスケッチをクリックしてキーボードで【Ctrlキー】+【ｃ】を押下するか、【編集】＞【コピー】をクリックします。
４．FeatureManagerデザインツリーで、【右平面】をクリックしてキーボードで、【Ctrlキー】+【ｖ】を押下するか、【編集】＞【ペースト】をクリックします。

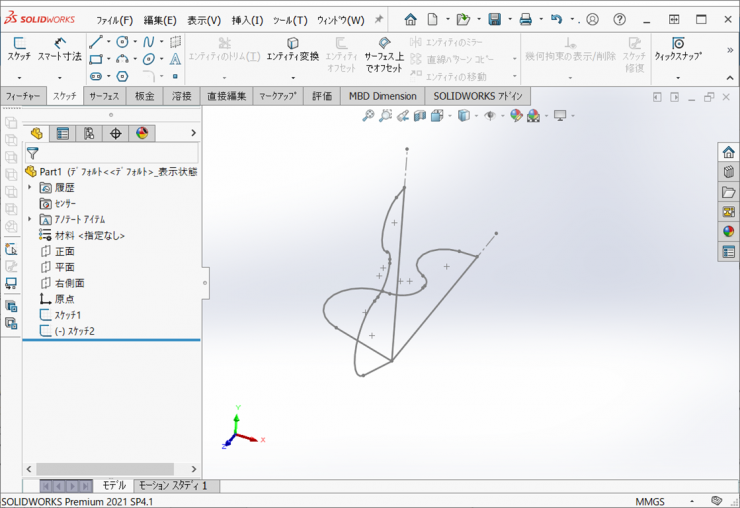

５．新しくスケッチが作成されます。コピーされたスケッチは、角度が違います。これは、平面のスケッチの垂直方向は、座標軸のZ軸なのに対し、右平面の垂直方向は、Y方向のためです。
６．コピーしたスケッチをスケッチ編集にします。
７．【ツール】＞【スケッチツール】＞【スケッチ修正】をクリックします。

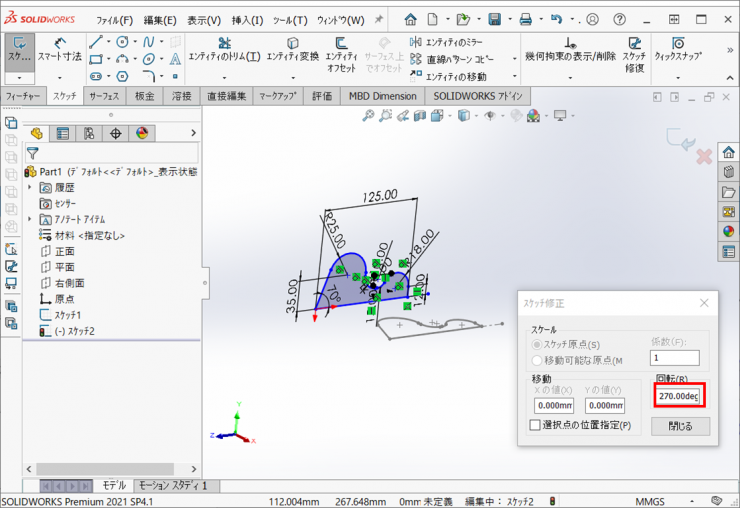

８．スケッチ修正のウィンドウが表示されますので、回転の角度に【270】と入力し、【Enterキー】を押下するとスケッチが回転します。

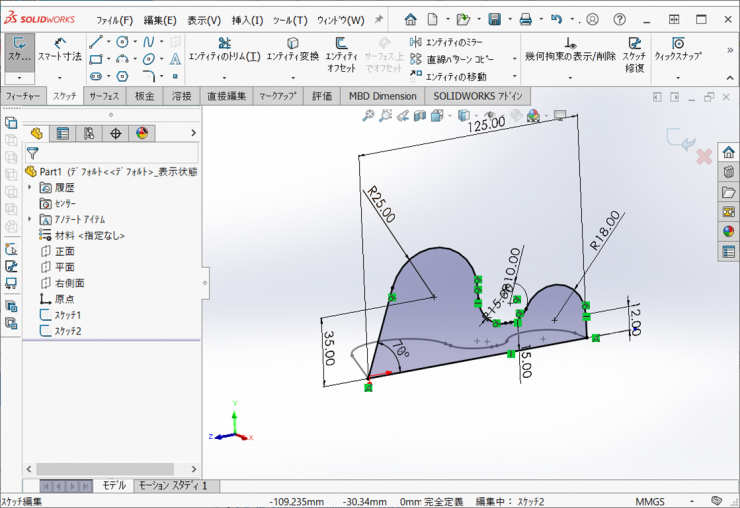

９．原点の位置がずれていますので、原点をドラッグして、位置を合わせます。
１０．以下のメッセージが表示されましたら、【はい】をクリックしてください。
１１．スケッチ修正のウィンドウの【閉じる】をクリックして、スケッチ修正を終了します。

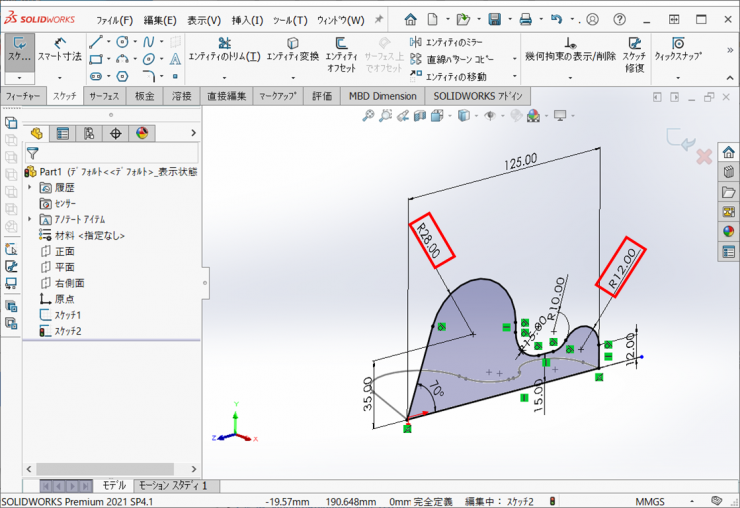

１２．下図のようにスケッチを修正し、スケッチを終了します。
変更箇所：R25をR28、R18をR12に変更します。
