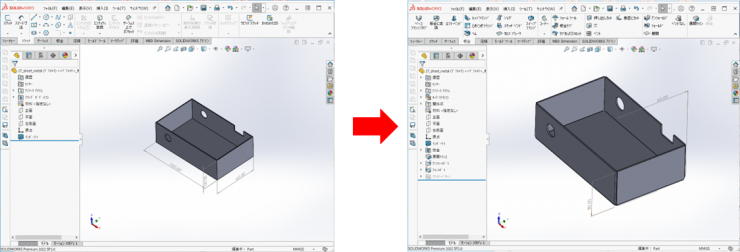

インポートデータからの板金データ作成

【操作手順】

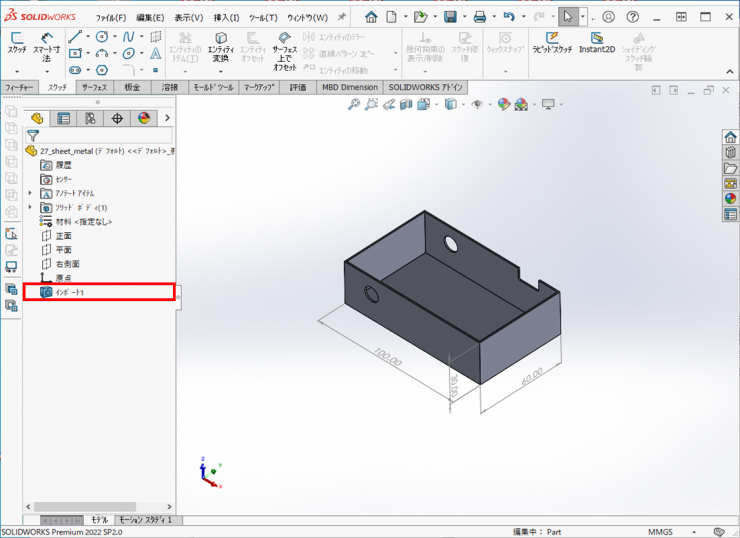

１．下図は、Parasolidデータを読み込んだ状態です。

２．【板金】コマンドを使用して、板金のデータに変換します。
【挿入】＞【板金】＞【板金】をクリックします。
※コーナー部分は展開ラインで、切り離します。

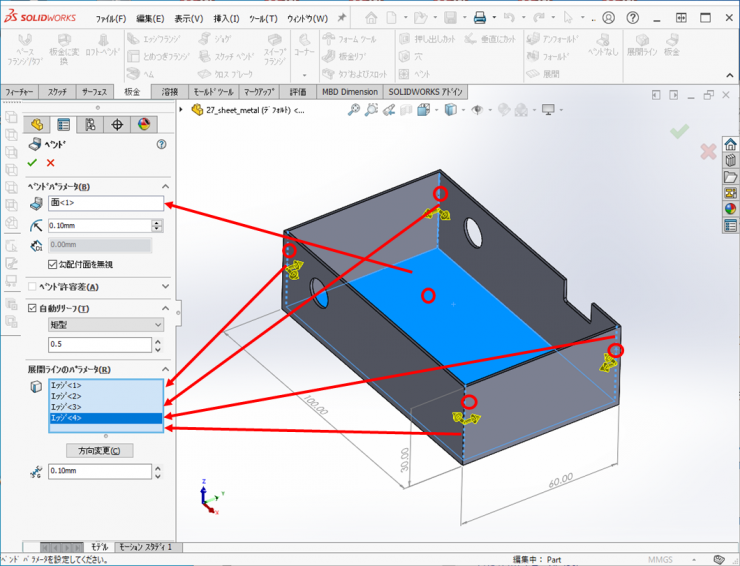

固定面を指示し、ベンドのRの大きさを入力します。
展開ラインのパラメータで、コーナーのエッジ（内側でも外側でも可）を指示します。
カットする方向が違う場合は、【方向変更】ボタンをクリックして、方向を変更します。
切り離す距離を入力し、【OK】をクリックします。

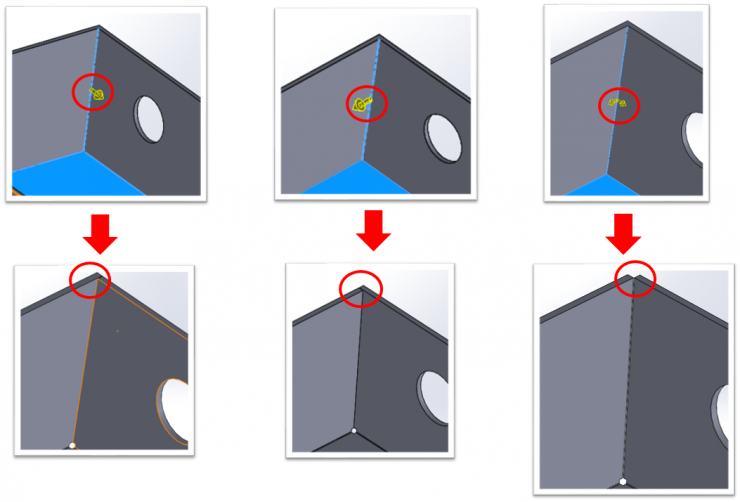

※展開ラインの方向と結果

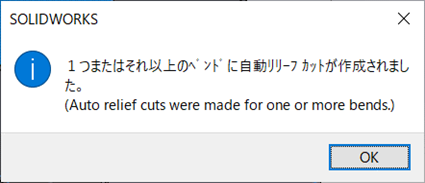

３．下図のメッセージが表示されますので、【OK】をクリックします。

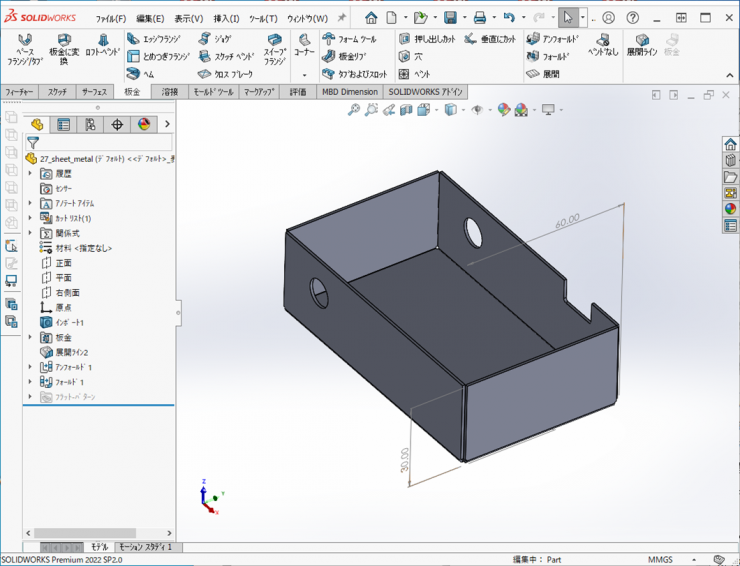

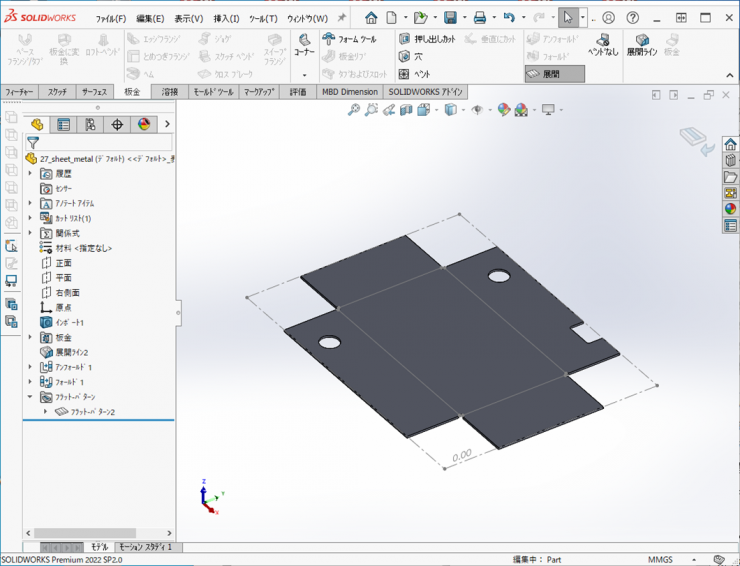

４．板金データに変換されました。
