第24回：ロフトフィーチャーについて（４）
通常の円錐は、回転で作成しますが、円錐で先端が中心からずれている場合や、楕円の円錐の場合、どのように作成されますでしょうか？答えは、ロフトコマンドで作成します。

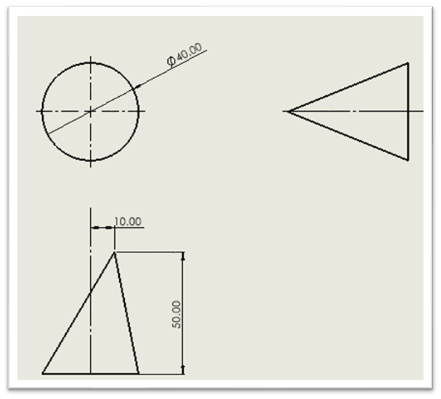

①中心がずれている円錐

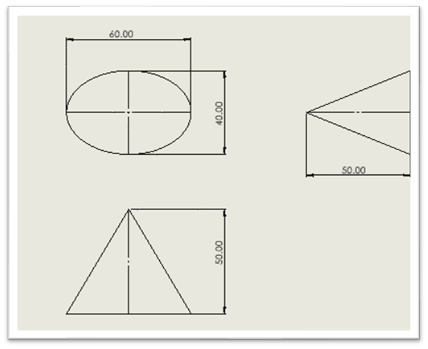

②楕円の円錐
【操作手順】
①中心がずれている円錐

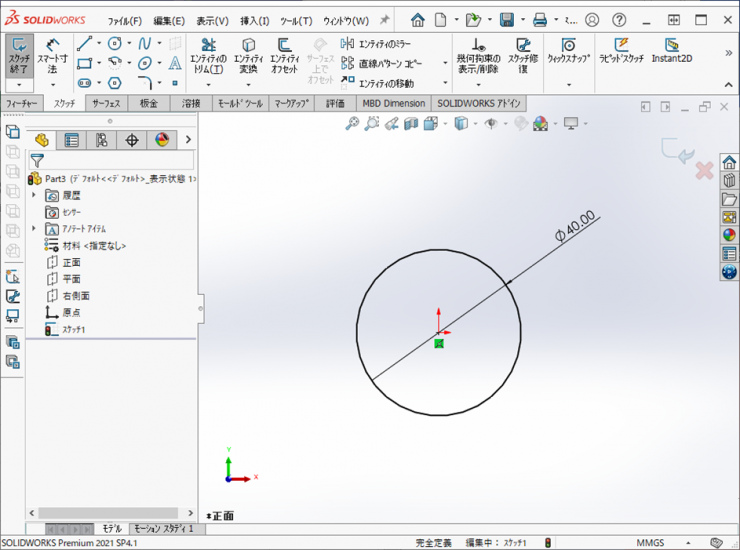

１．正面にスケッチを開始し、φ40の円を作図し、作図ができたら、スケッチを終了します。

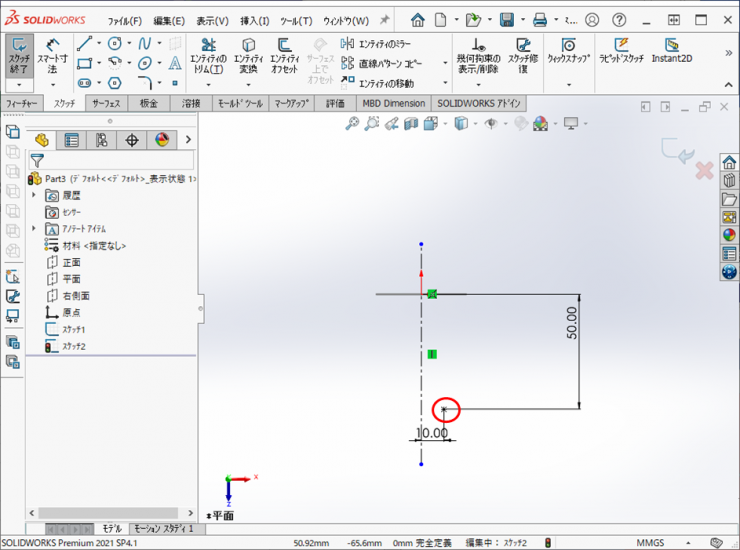

２．平面にスケッチを開始し、下図の様に点を作図し、作図が終了したらスケッチを終了します。

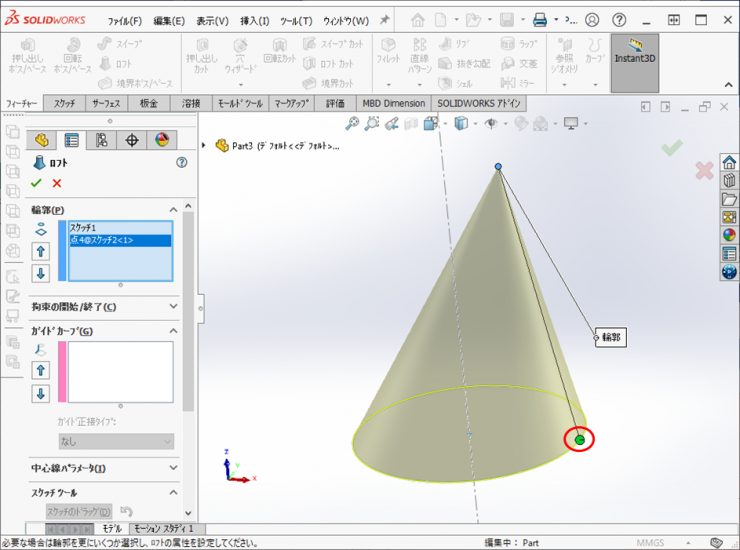

３．フィーチャータブの【ロフト】をクリックします。
円と点をクリックします。

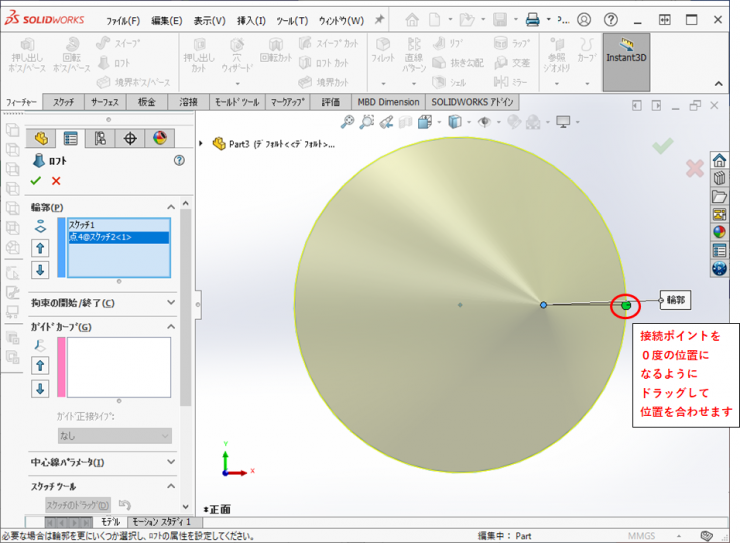

円の接続ポイントが０度の位置になるようにドラッグして移動させます。
※作成された面がねじれなくするためです。

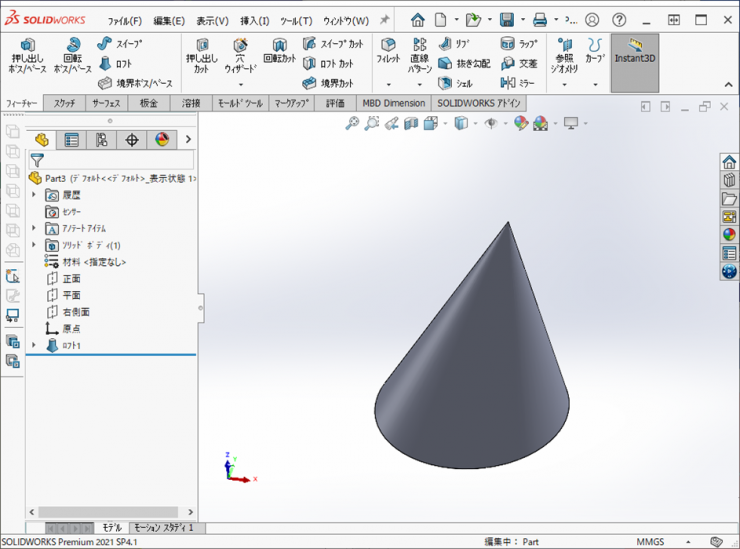

【OK】をクリックして、完成です。
②楕円の円錐

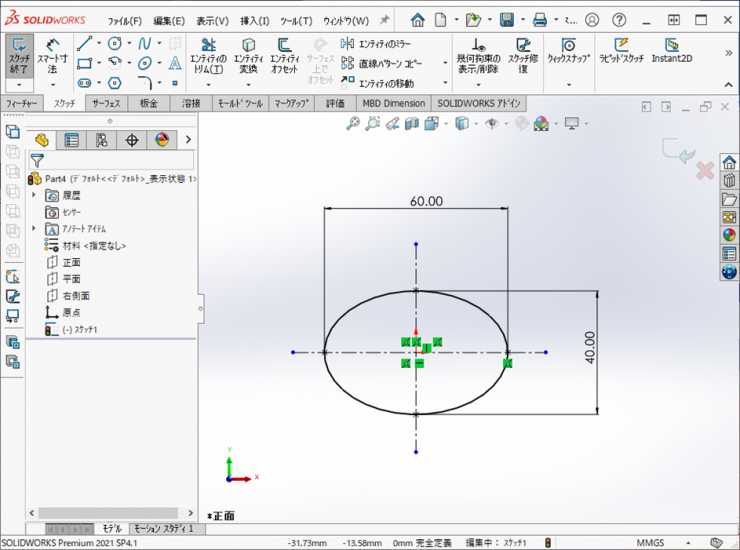

１．正面にスケッチを開始し、下図のような楕円を作図します。作図ができたら、スケッチを終了します。
楕円の1点と中心線に【一致】の拘束を付けることで、完全定義できます。

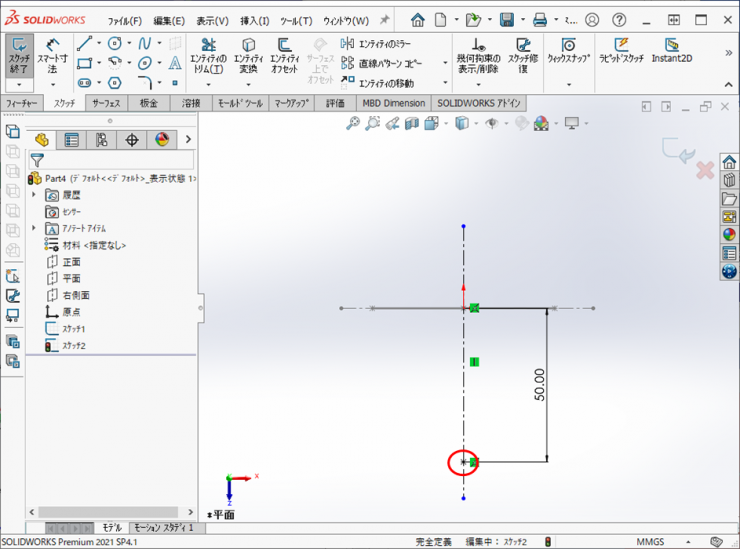

２．平面にスケッチを開始し、下図の様に点を作図し、作図が終了したらスケッチを終了します。

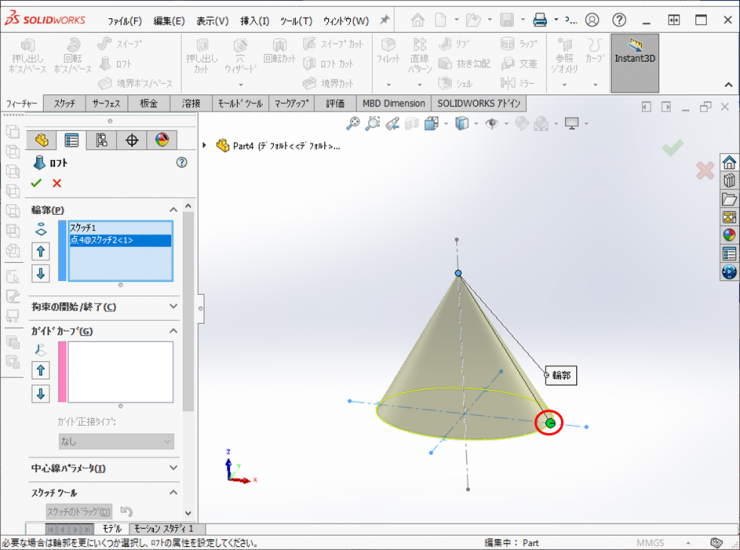

３．フィーチャータブの【ロフト】をクリックします。
楕円と点をクリックします。

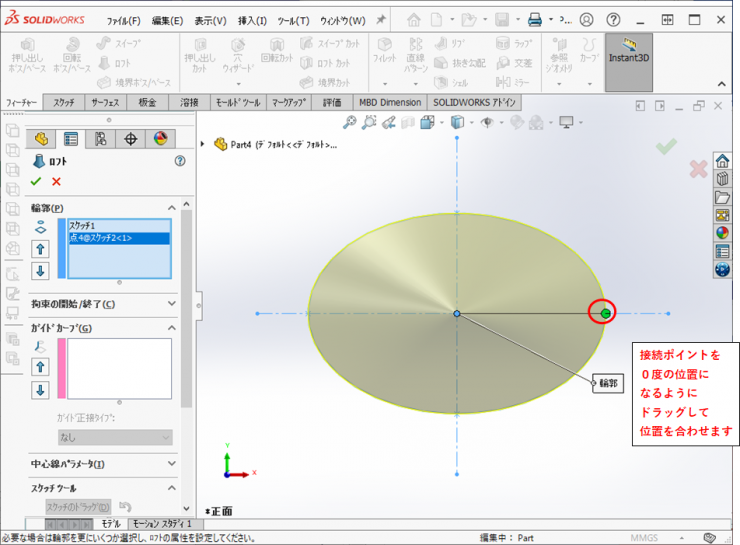

楕円の接続ポイントが０度の位置になるようにドラッグして移動させます。
※作成された面がねじれなくするためです。

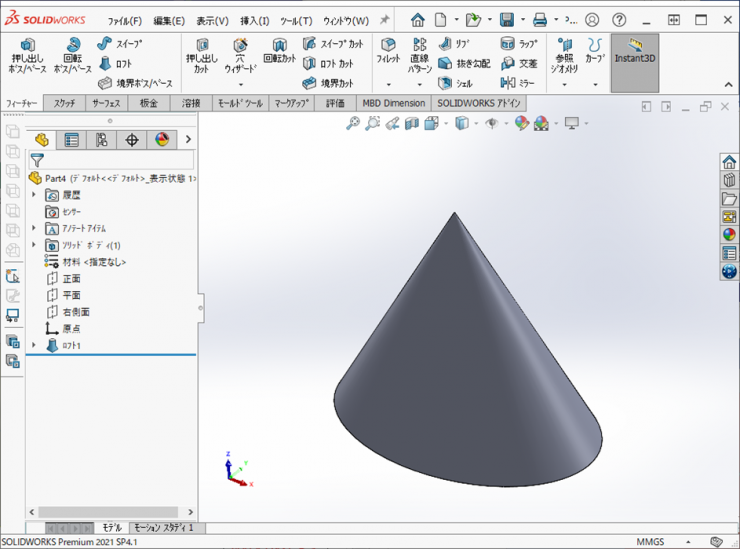

【OK】をクリックして、完成です。
