スイープフィーチャー

スイープフィーチャーというと同じ断面の形状が作成されるフィーチャーと認識されている方が多いと思います。 今回はガイドカーブを使用して、形状が変化するモデルの作成方法をご紹介いたします。

【手順】
１．【平面】にスケッチを開始します。

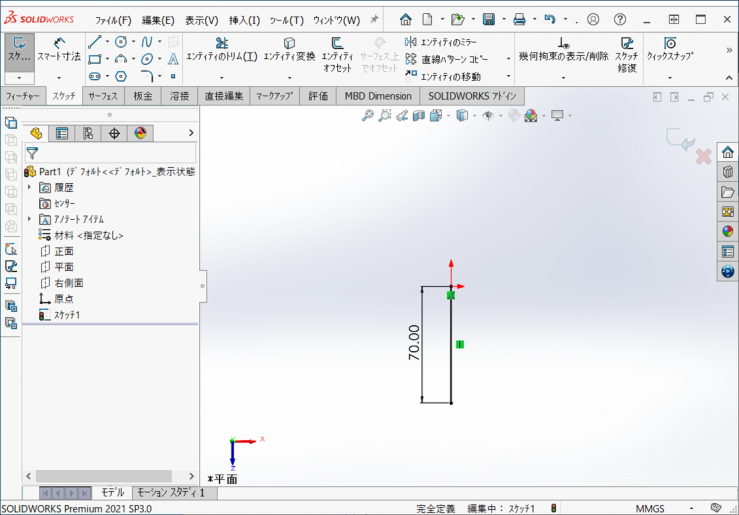

２．スイープのパスを作図します。原点を通り、鉛直に70ｍｍの直線を作図します。 作図ができましたら、スケッチを終了します。

3．【平面】スケッチを開始します。

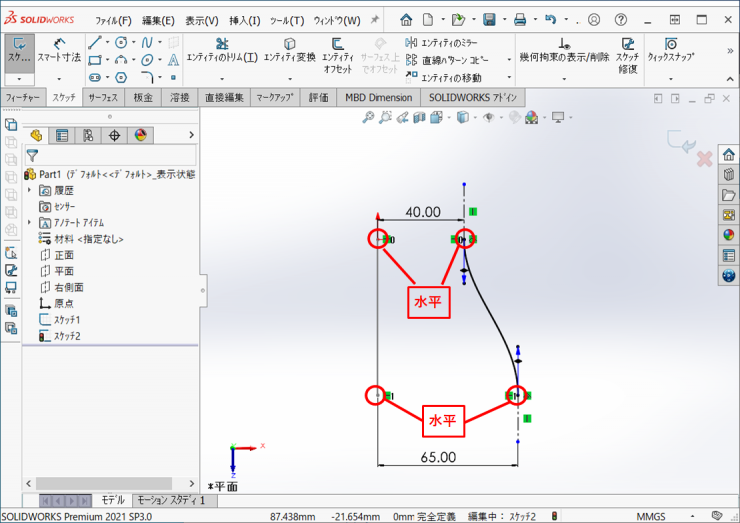

4．下図のようなガイドカーブを作図します。
①原点から40ｍｍ離れた鉛直の作図線を作図
②原点から65ｍｍ離れた鉛直の作図線を作図
③①で作成した作図線の点と原点に【水平】の拘束を付ける
④同様に②で作成した作図線の点と1.で作成した直線の端点に【水平】の拘束を付ける
⑤スケッチタブの【スプライン】をクリックして、①と②で作成した作図線の端点をクリック
⑥作図線と⑤で、作成したスプラインに【正接】の拘束を付ける
⑦作図が終了しましたら、スケッチを終了

５．【正面】にスケッチを開始します。

６．スケッチタブの【楕円】をクリックします。

７．原点を中心にして、4.⑤で作成した端点を通る楕円を作図します。

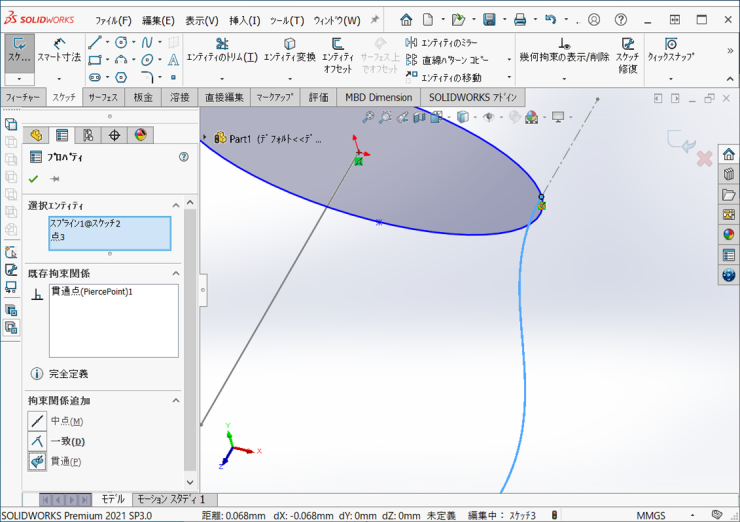

①楕円の端点とスプラインをクリックして、【貫通】の拘束を付ける

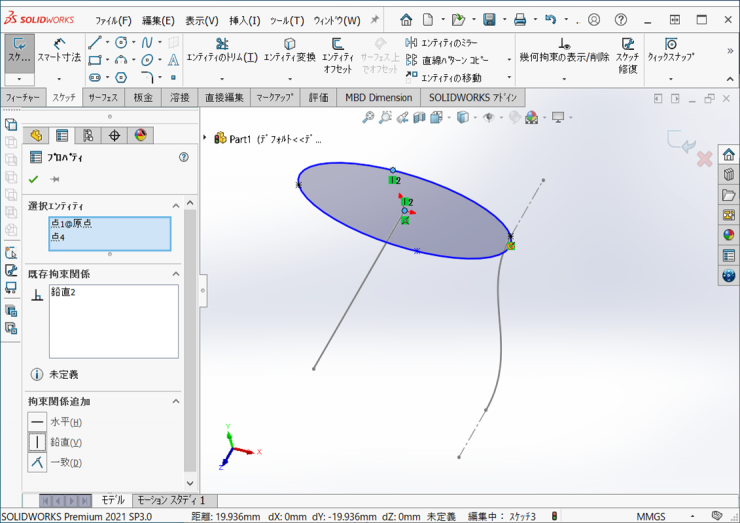

②短径の点と原点に【鉛直】の拘束を付ける

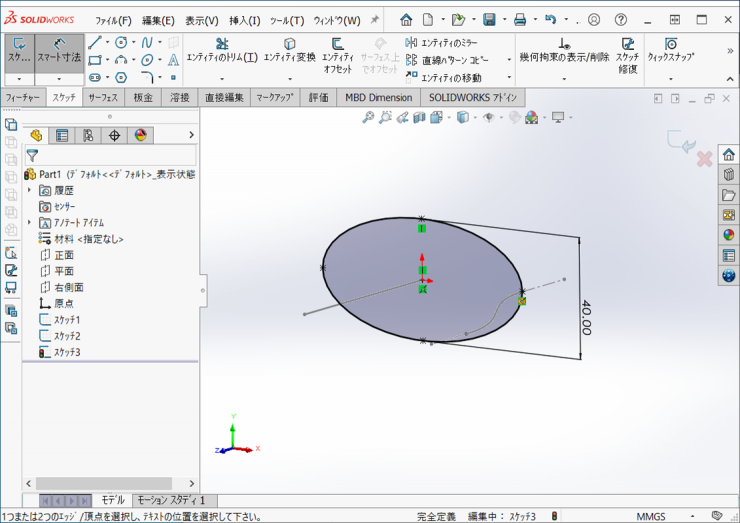

③【スマート寸法】コマンドをクリックして、短径の距離を【40ｍｍ】に設定

④スケッチを終了

８．フィーチャータブの【スイープ】をクリックします。

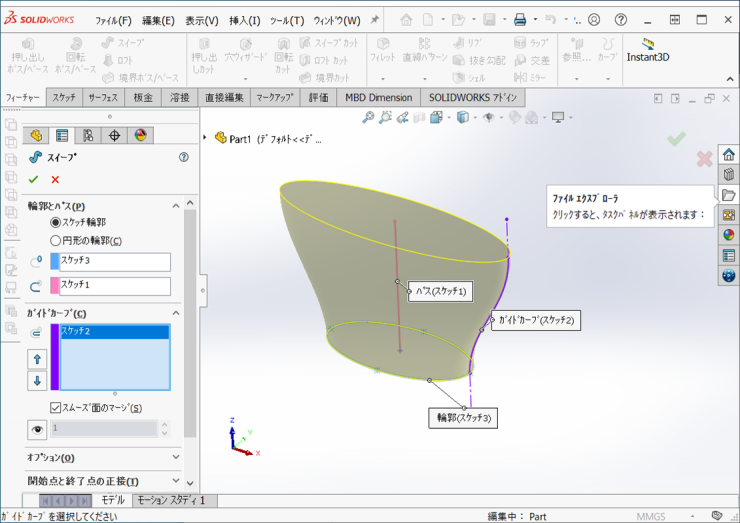

９．【輪郭】に７で作図した楕円を選択し、【パス】に２で作図した直線を選択します。
【ガイドカーブ】に、４で作図したスプラインを選択します。

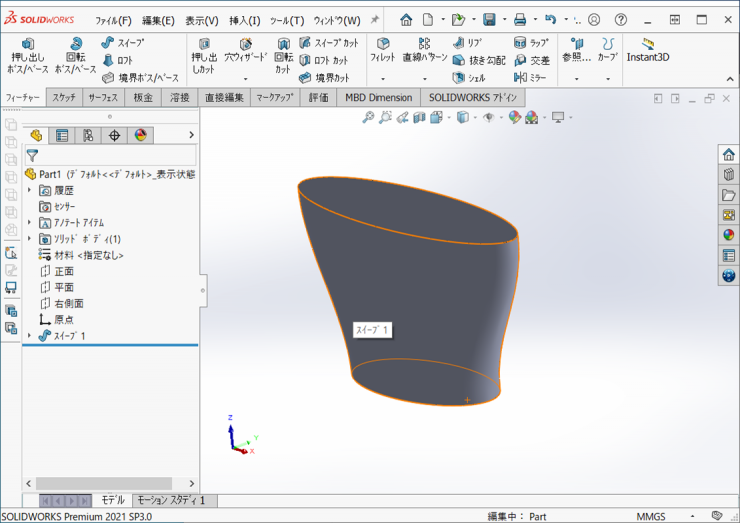

１０．【OK】をクリックして、モデルの完成です。
