第14回：ロフトフィーチャーについて（２）
前回は、違う断面形状をつなぐロフトフィーチャーでしたが、
今回はさらに一歩進めて、ガイドカーブを使用したケースをご紹介します。
ロフトフィーチャーは、指定した断面を直線的に接続して形状を作成しますが、

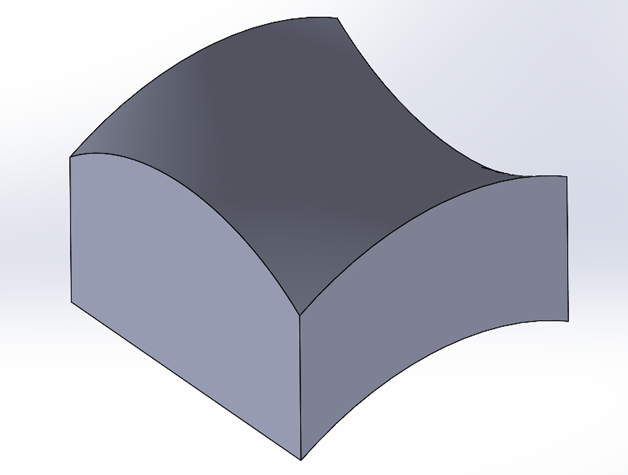

ガイドカーブを指定することにより、ガイドカーブに沿った形状を作成できます。
【手順】

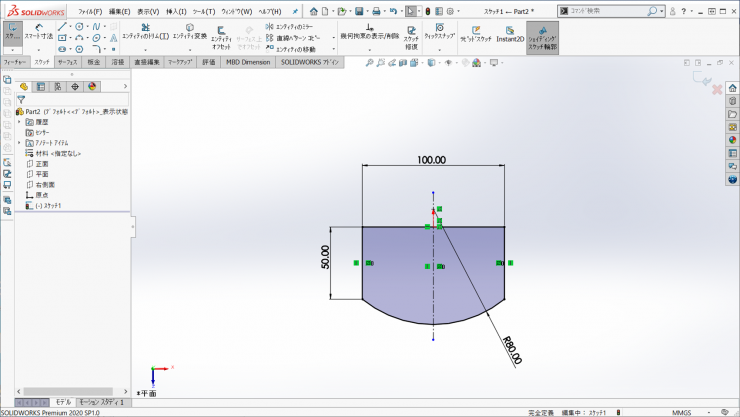

１．【平面】に平面に下図のスケッチを作図します。
拘束は以下の通りです
①両端の鉛直線と中心線が【対象】
②円の中心点が中心線と【一致】
２．【挿入】＞【参照ジオメトリ】＞【平面】をクリックします。

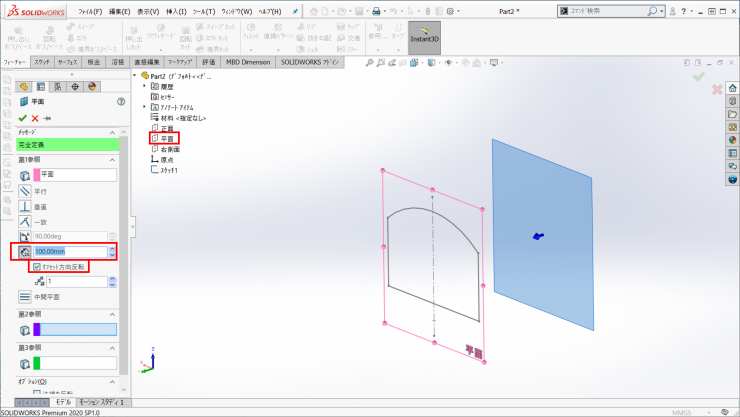

３．Featuer Managerツリーより、【平面】を選択し、距離に【100】と入力します。
【オフセット方向反転】にチェックを入れ、【OK】をクリックします。
４．作成した平面にスケッチを開始します。

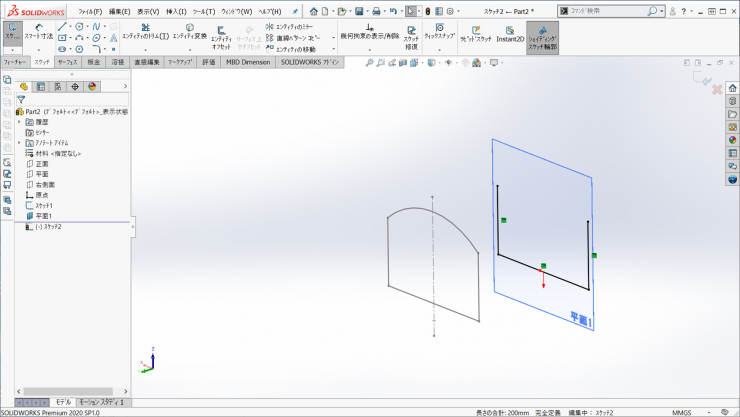

５．１．で作成した3つの直線を選択して（Ctrlキーを押下したまま）、
スケッチタブの【エンティティ変換】をクリックします。

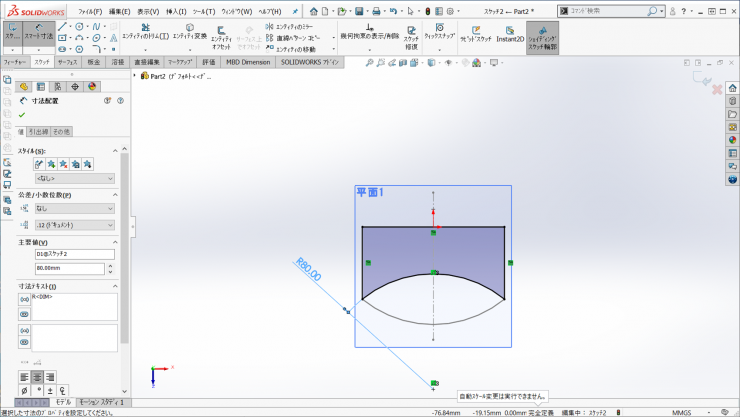

６．下図のように円弧を作図します。
円弧の中心が１．で作成した中心線と【一致】の拘束をつけます。
７．右側面にスケッチを開始します。

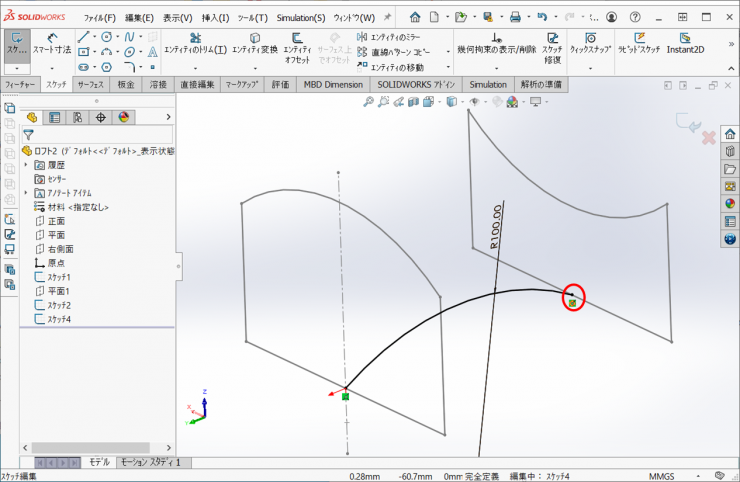

８．下図のように、２点を通るR100の円弧を作図します。
※スケッチ2の直線と円弧の端点に【貫通】の拘束を付けます。
作図ができたら、スケッチを終了します。
９．フィーチャータブの【ロフト】をクリックします。

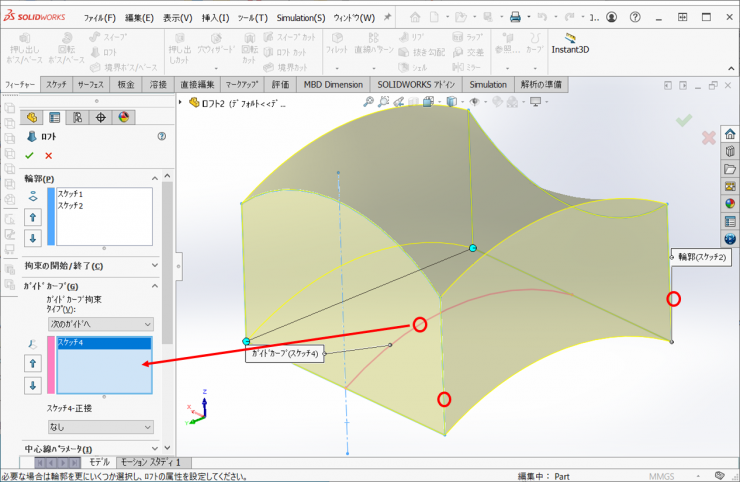

１０．輪郭に1で作図したスケッチと５．～６．で作図したスケッチをグラフィック領域で選択します。
下図の赤丸のあたりをクリックしてください。
【ガイドカーブ】をクリックして、8.で作成したスケッチをモデルビュー上で、選択します。

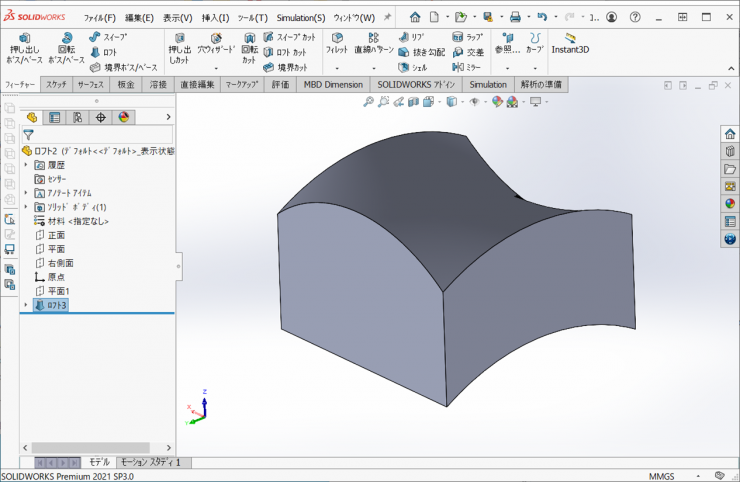

１１．【OK】をクリックすると形状が作成されます。
