ヒンジ作成_後編

【操作手順】
１．アセンブリの作成

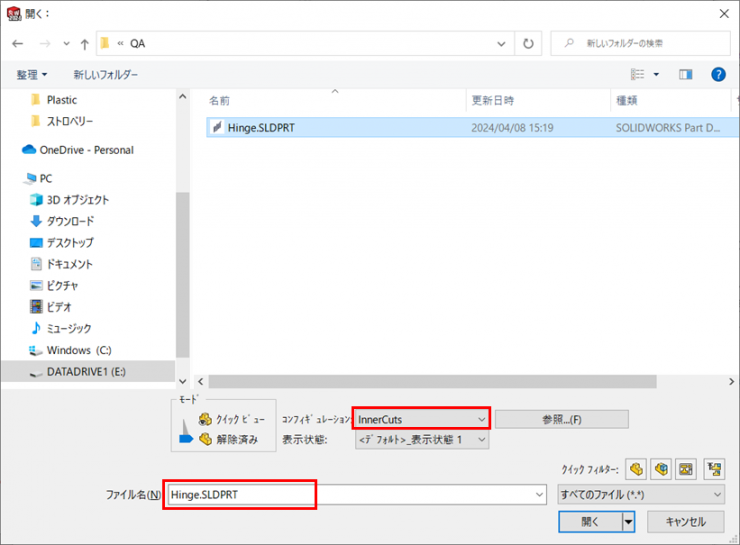

①前回作成しました【Hinge.sldprt】をコンフィギュレーション【InnerCuts】で開きます。

②【ファイル】＞【部品からアセンブリ作成】をクリックします。

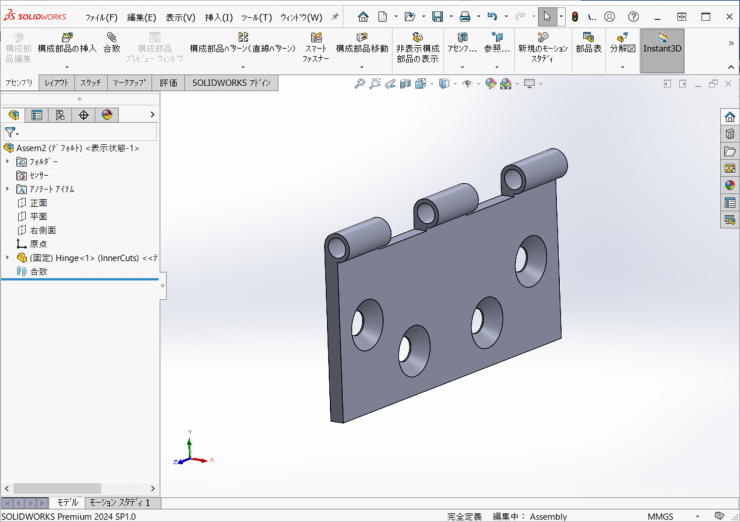

③アセンブリを開始になり、Hingeファイルが選択されて挿入状態になります。
そのまま【OK】をクリックするとHinge部品の原点とアセンブリの原点が一致し、【固定】の拘束が付きます。

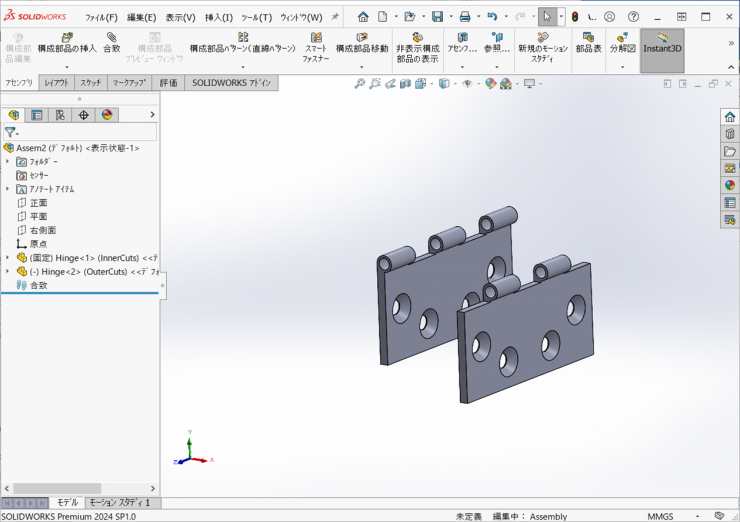

④次に外側をカットしたモデルを挿入します。
アセンブリタブの【構成部品の挿入】をクリックします。
挿入する部品/アセンブリで、【Hinge】を選択し、コンフィギュレーションで【OuterCuts】を選択し、グラフィック上で、適当な位置でクリックし、挿入します。

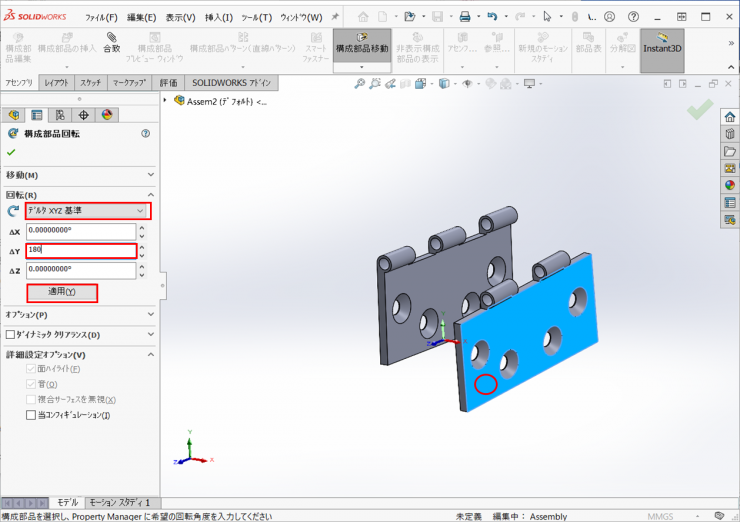

⑤アセンブリタブの構成部品移動アイコンの下の▼をクリックし、【構成部品回転】アイコンをクリックします。
【デルタXYZ基準】を選択し、後から挿入したモデルを選択し、デルタYに【180】と入力し、【適用】ボタンをクリックします。

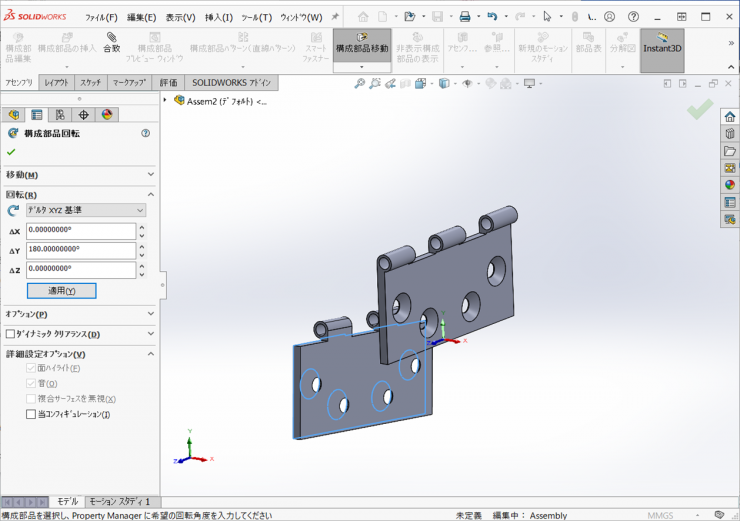

モデルが回転します。【OK】をクリックして、コマンドを終了します。

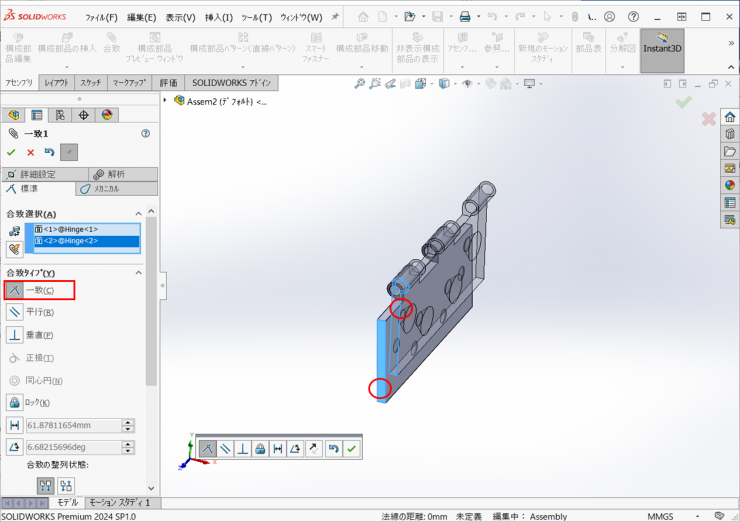

⑥アセンブリタブの【合致】アイコンをクリックします。
細い面を選択し、【一致】の合致を追加します。

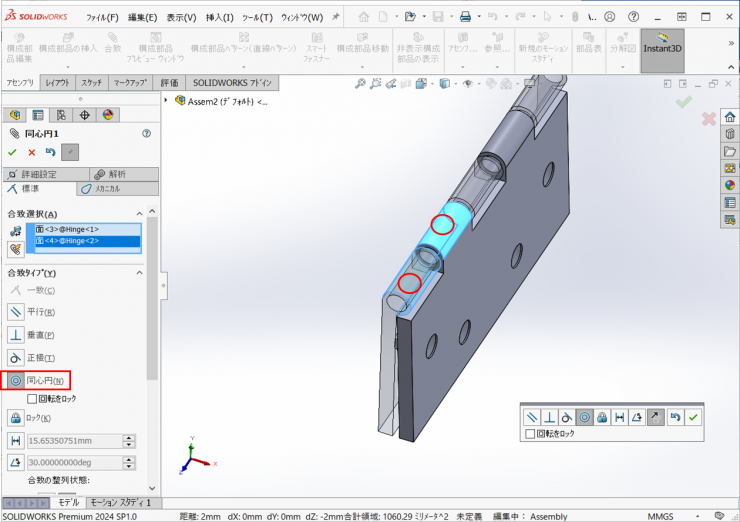

⑦円筒面を選択し、【同心円】の合致を追加します。

⑧合致のコマンドを終了します。
Hinge<2>が回転します。
⑨アセンブリファイルを「Hinge.sldasm」の名前で保存します。

１３．アセンブリでピンを作成します
①アセンブリタブの【構成部品挿入】アイコン下の▼をクリックし、【新規部品】アイコンをクリックします。
新規部品のスケッチを開始する面（モデルの基準となる面）の選択になりますので、Hinge＜1＞の細い面を選択します。

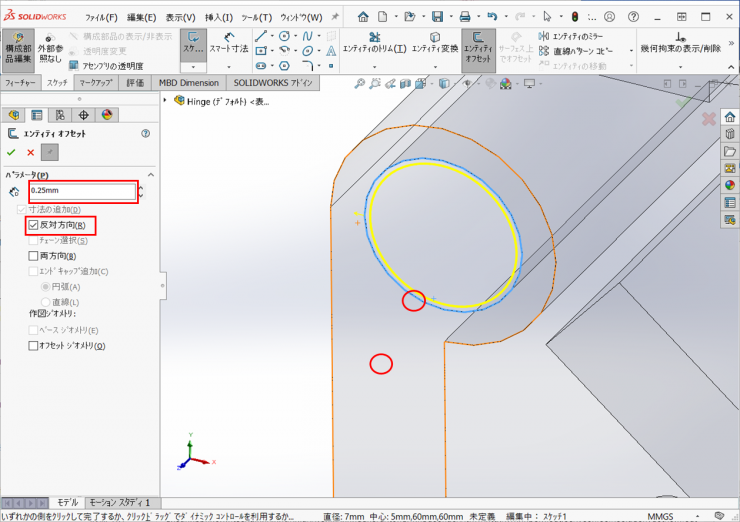

②内側のエッジを選択し、スケッチタブの【エンティティオフセット】アイコンをクリックし、【0.25ｍｍ】、内側にオフセットした図形を作図します。

③スケッチを終了します。

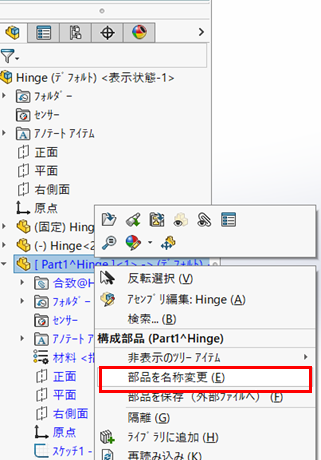

④FeatureManagerデザインツリーで、新しく挿入された部品上で右クリックし、【部品を名称変更】をクリックします。

⑤名前に【Pin】と入力し、Enterキーを押下します。

⑥再度、FeatureManagerデザインツリーで、Pin部品上で、右クリックし、【部品を保存（外部ファイルへ）】をクリックします。

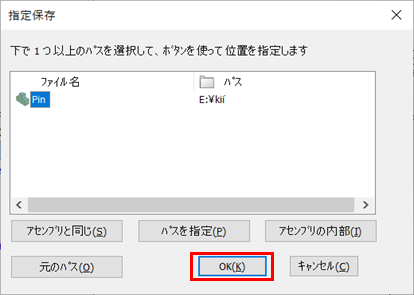

⑦指定保存のウィンドウが表示されますので【OK】ボタンをクリックして保存します。
※アセンブリファイルと同じにする場合は、保存する前に【アセンブリと同じ】ボタンをクリックしてパスを変更してください。
※保存する場所が違う場合は【パスを指定】ボタンをクリックして、保存先を変更してください。

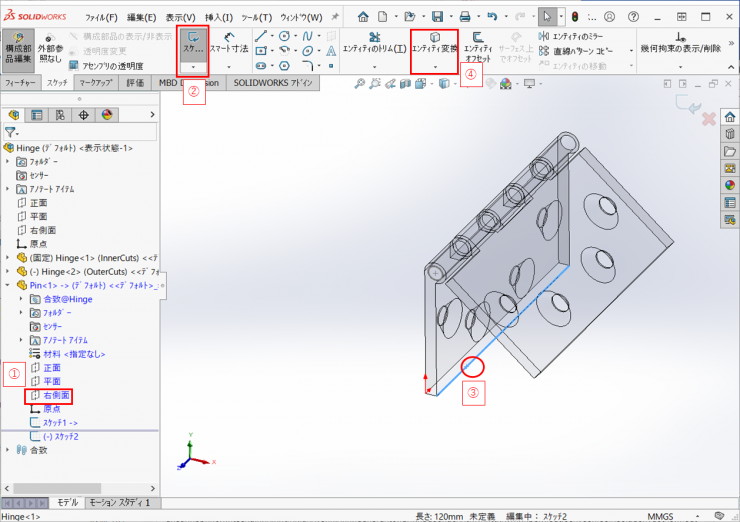

⑧Pin部品の右側面をクリックして、新規スケッチを開始します。
Hinge＜1＞の長辺の1つをクリックし、スケッチタブの【エンティティ変換】アイコンをクリックします。

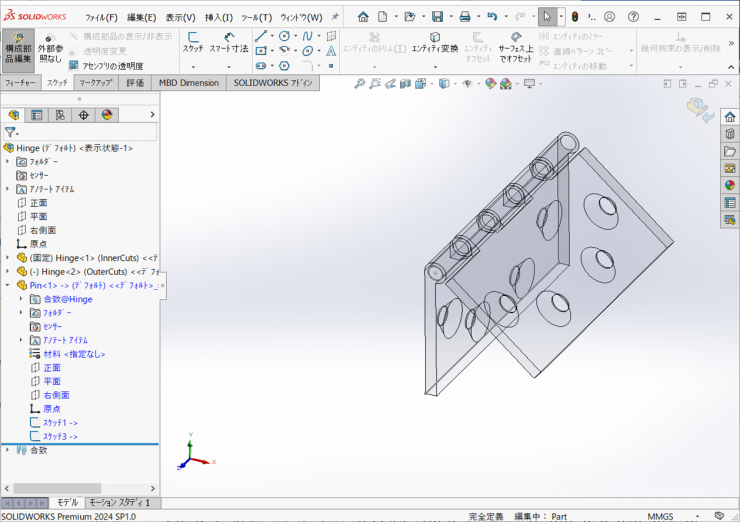

⑨スケッチを終了します。

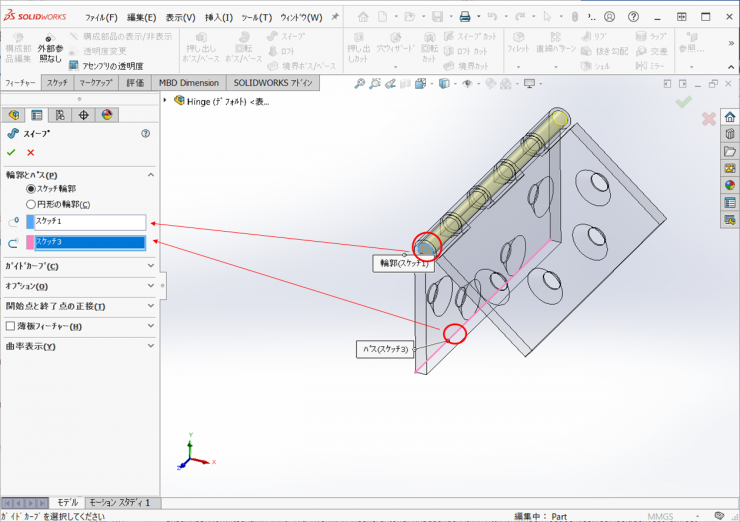

⑩フィーチャータブの【スイープ】アイコンをクリックします。
輪郭に②で作図したスケッチ、パスに⑧で作図したスケッチを選択し、【OK】をクリックします。

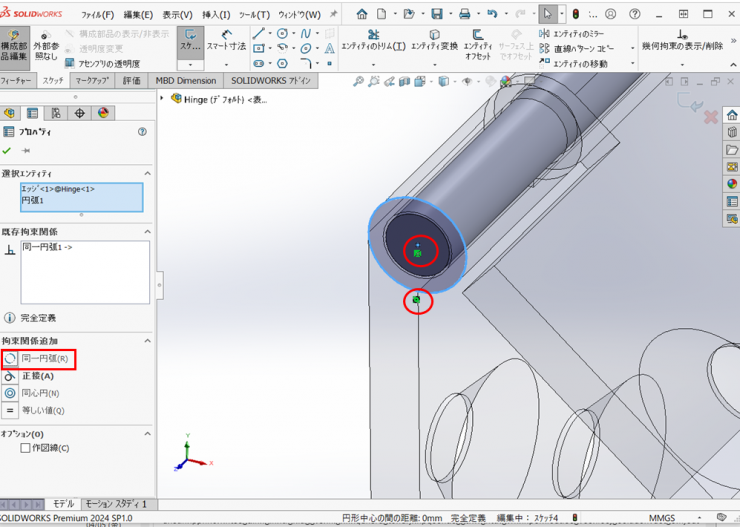

⑪ピンの平坦な部分でスケッチを開始し、外側のエッジと【同一円弧】の拘束をつけた円を作図します。

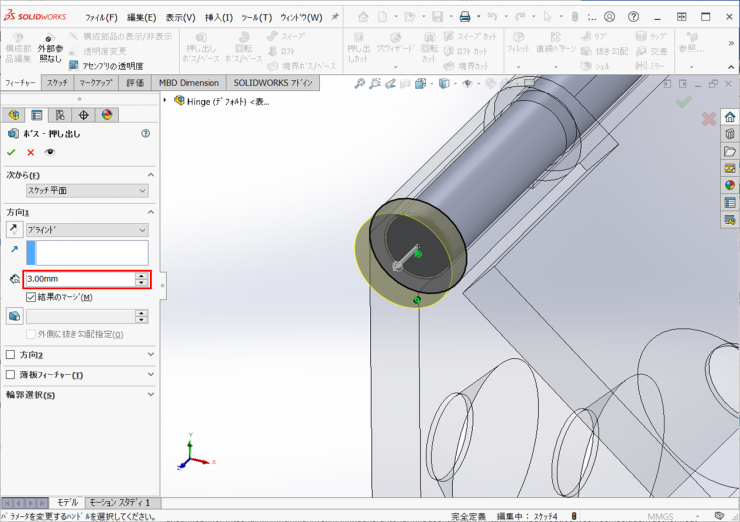

⑫フィーチャータブの【押し出しボス/ベース】アイコンをクリックします。
深さ/厚みに【3mm】を入力し、【OK】をクリックします。

⑬ピン頭部に丸みを持たせます。

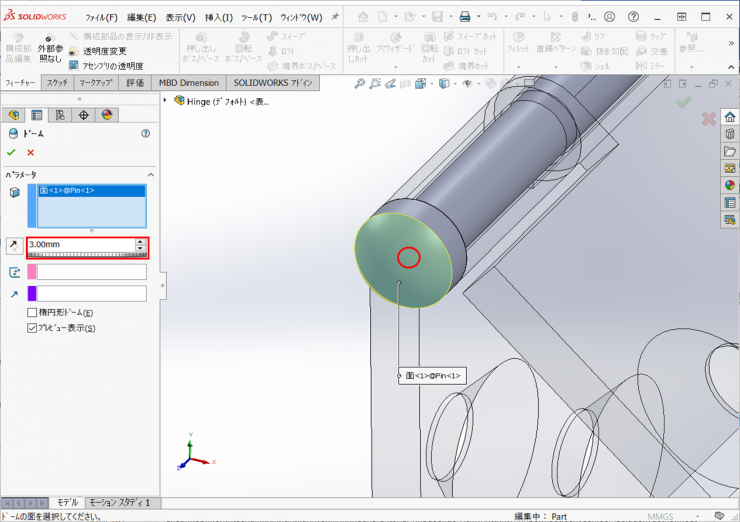

【挿入】＞【フィーチャー】＞【ドーム】をクリックします。
ピン先端の面を選択し、距離に【3ｍｍ】を入力し、【OK】をクリックします。

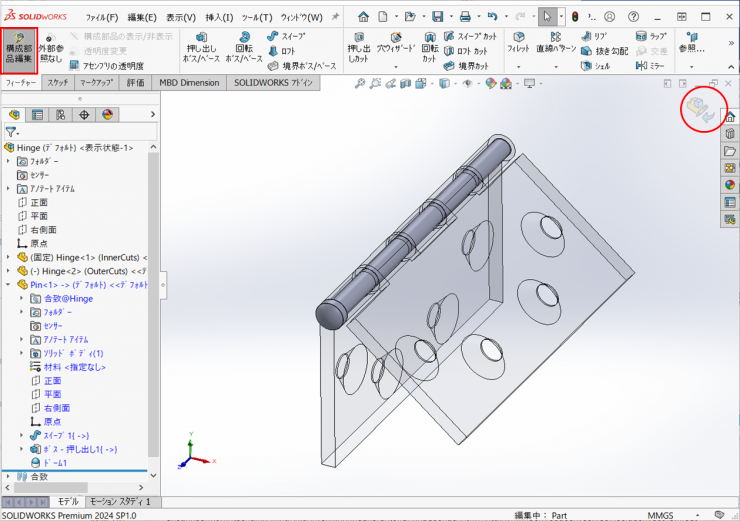

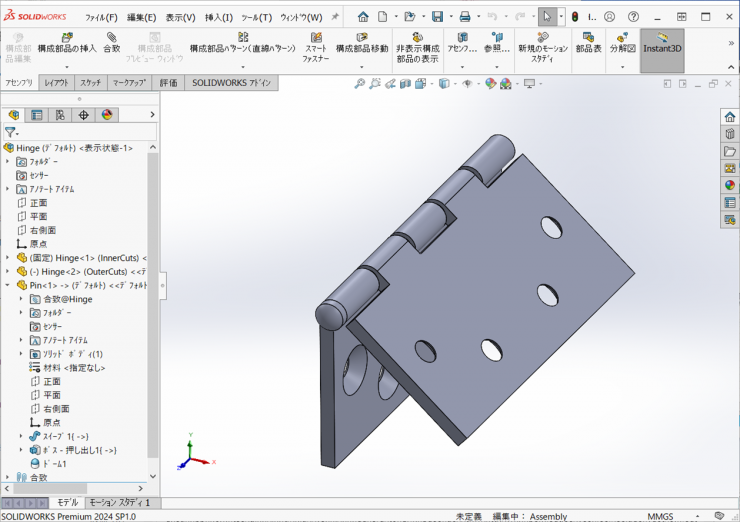

⑭部品編集を終了し、すべてのファイルを保存します。

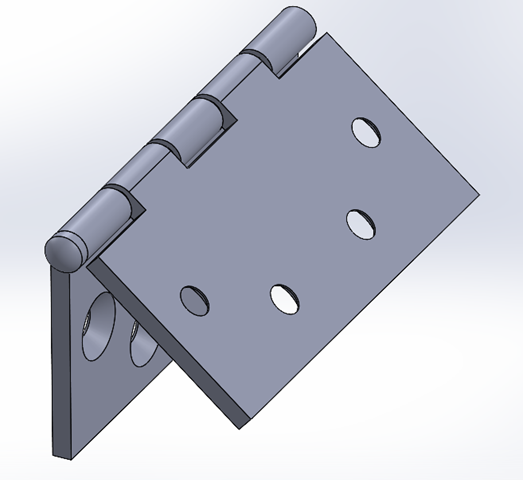

これでモデリングは終了になります。
