第50回：スイープねじれオプション
今回は下記の形状のモデリングをご紹介します。
一見、非常に難しく思われるかもしれませんが、スイープのオプションを使用することで簡単に作成できます。
操作手順

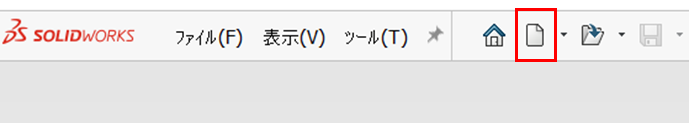

１．新規作成のアイコンをクリックします。

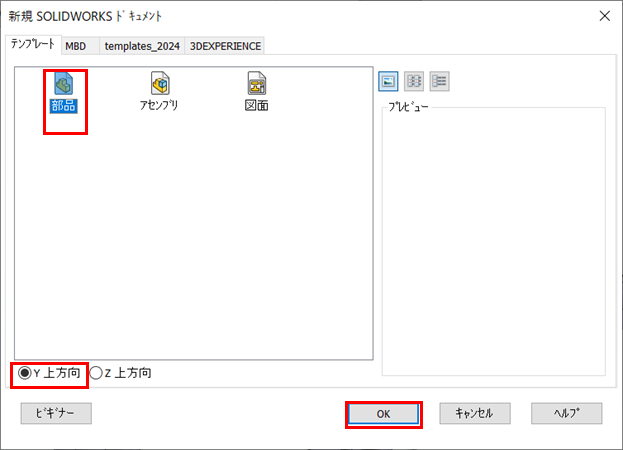

２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Y上方向】を選択し、【OK】をクリックするとY軸が上方向の部品ファイルになります。
３．新規部品ファイルが開きます。

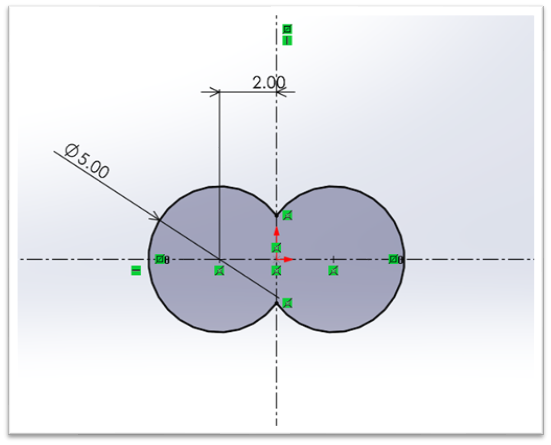

４．正面に新規のスケッチを開始し、スイープの輪郭を作図します。
※円は鉛直線に対して【対称】の拘束が付いています。
５．スケッチを終了します。

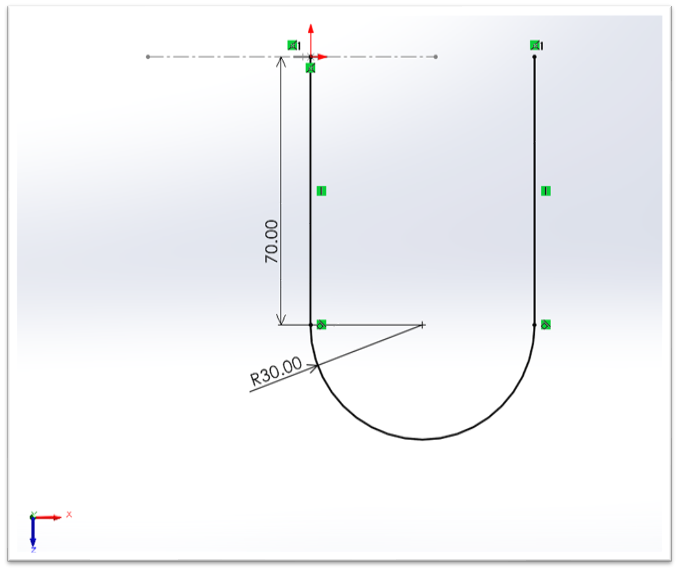

６．平面に新規のスケッチを開始し、スイープのパスを作図します。
※鉛直線は円弧に正接の拘束が付いています。
７．スケッチを終了します。

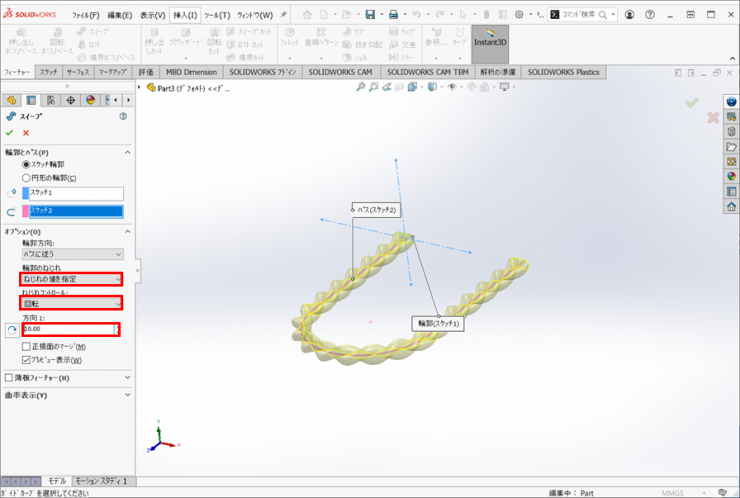

８．フィーチャータブの【スイープ】をクリックします。
輪郭に、【4で作図したスケッチ】、パスに【6で作図したスケッチ】を選択します。

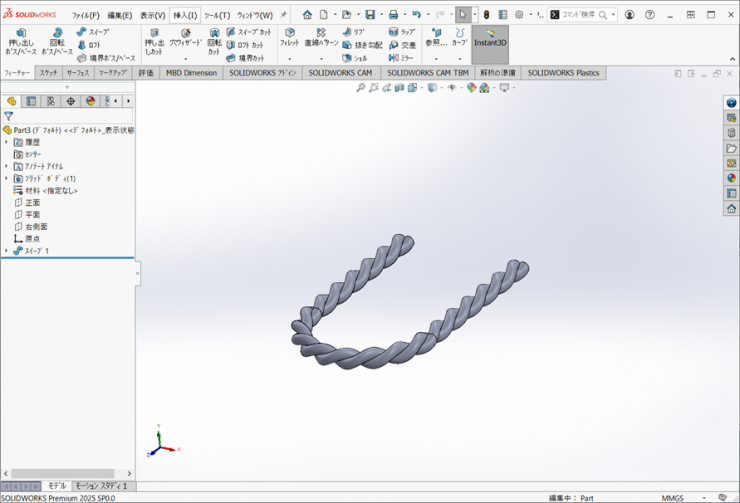

オプションで、輪郭のねじれで、【ねじれの値を指定】、ねじれコントロールで【回転】、方向1に【10】と入力し、【OK】をクリックするとモデルが作成されます。
