第１７回：スケッチのコピー（２）
よく似た形状をスケッチする場合、平行な平面であればエンティティ変換を使用されると思います。しかし、平面に書いてあるスケッチを右側面に作図する場合は、エンティティ変換を使用できません。このような場合は、スケッチのコピーを使用します。
前回はスケッチのコピーと修正をご紹介しました。今回はスケッチのミラーの説明をします。
【手順】
１．前回のスケッチをコピーして、数値を変更した状態です。

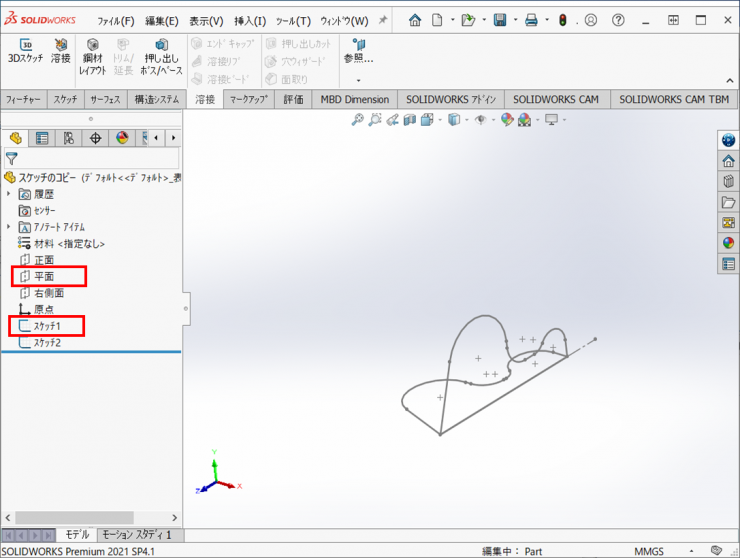

２．Featuer Managerデザインツリーより、初めに作図したスケッチをクリックして、【Ctrlキー】を押したまま【平面】をクリックします。
３．【挿入】＞【参照スケッチ】をクリックします。

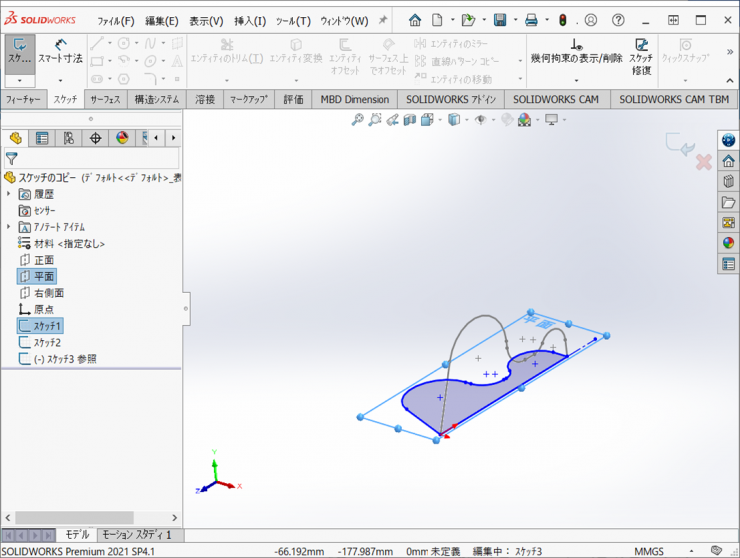

スケッチのコピーが作成されますが、平面が同じため元のスケッチと重なっています。
未定義の状態で、スケッチ編集モードになります。
４．【ツール】＞【スケッチツール】＞【スケッチ修正】をクリックします。

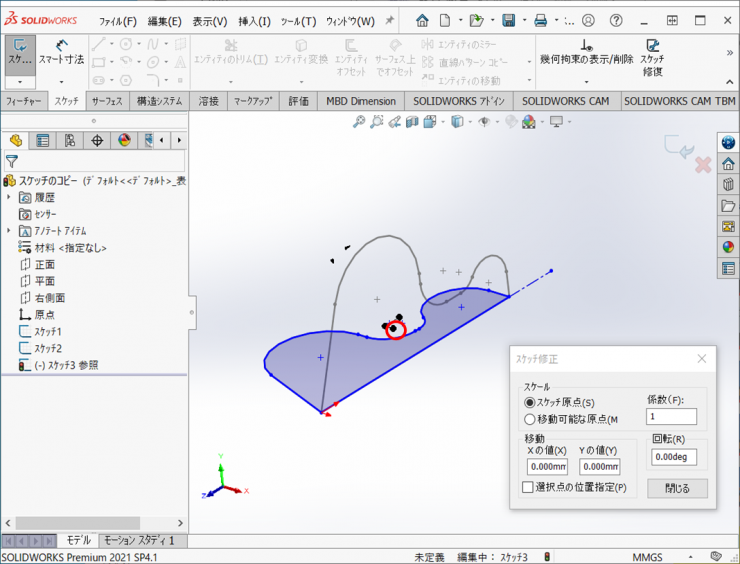

５．スケッチをミラーしたいので、カーソルを黒い原点記号の上に合わせ、右クリックします。

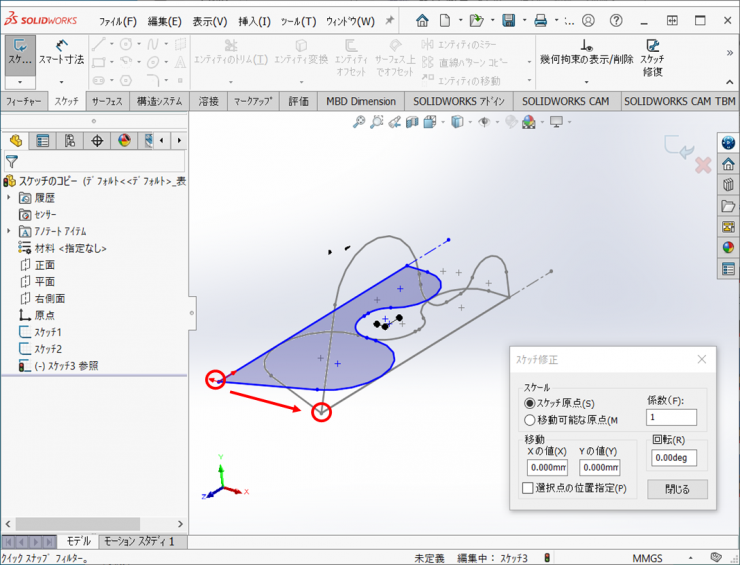

６．スケッチがミラーされます。原点の位置がずれていますので、原点をドラッグして位置を合わせます。

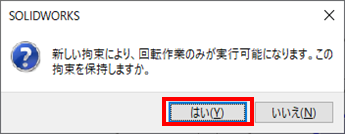

７．以下のメッセージが表示されましたら、【はい】をクリックしてください。

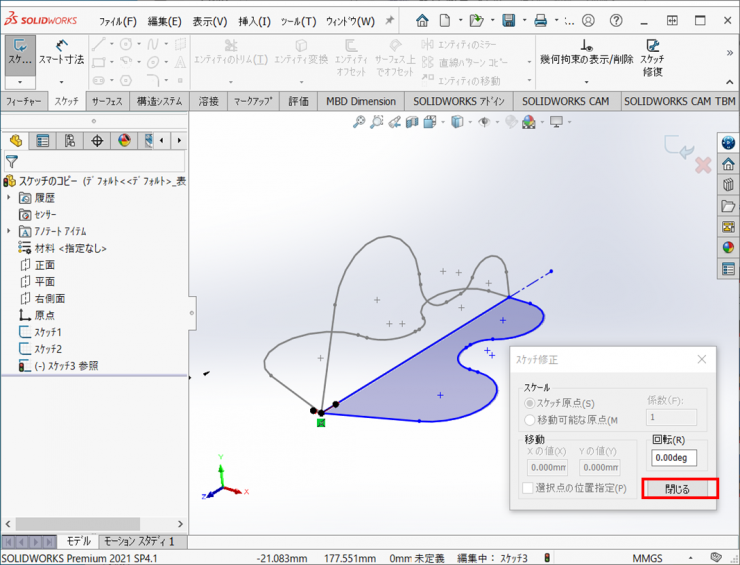

８．スケッチ修正のウィンドの【閉じる】をクリックして、スケッチ修正を終了します。

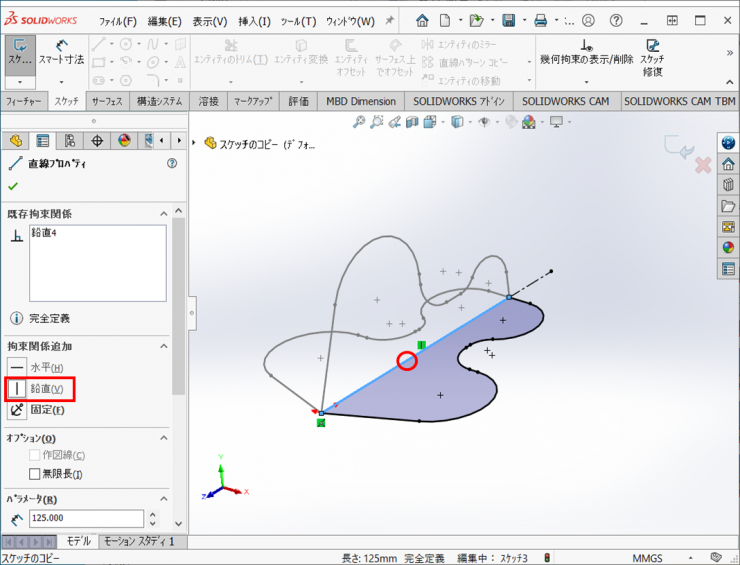

９．完全拘束されていないので、縦の直線をクリックして【鉛直】の拘束を付けます。
１０．完全拘束ができましたので、スケッチを終了します。

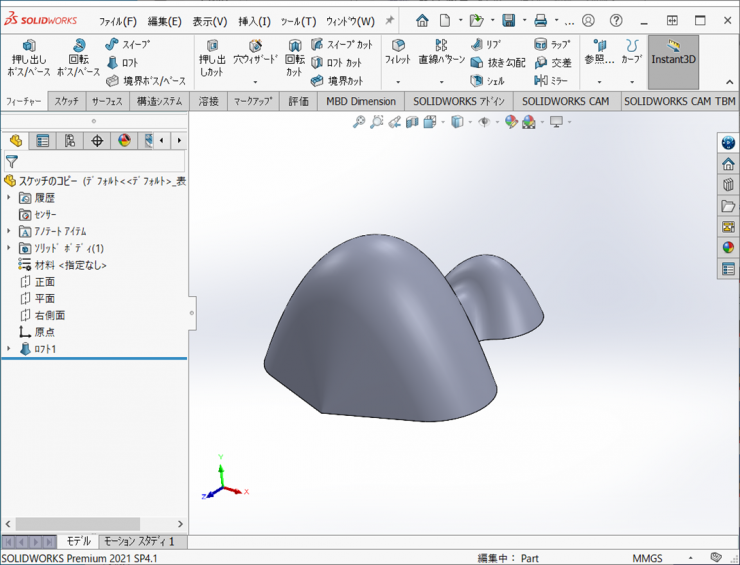

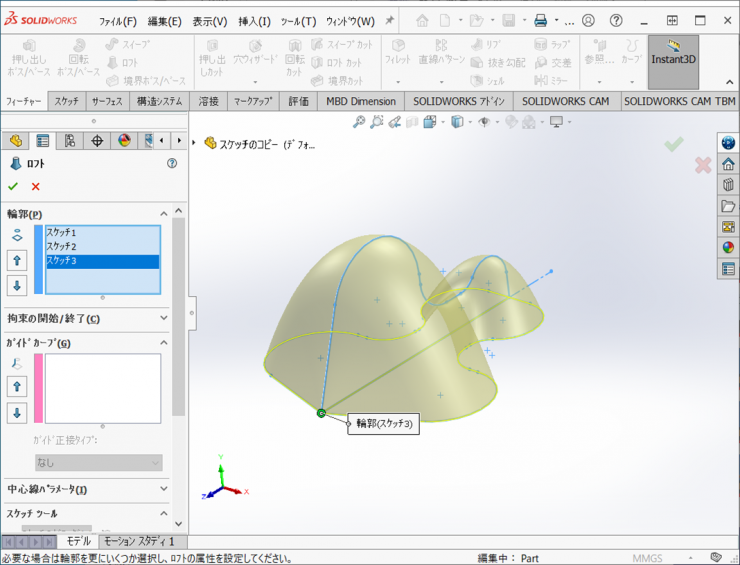

１１．フィーチャータブの【ロフト】をクリックします。3つのスケッチを選択し【OK】をクリックするとロフト形状が作成されます。
