面削除

取引先などから受け取った他のCADソフトで作成したデータをSOLIDWORKSで修正する際に手間取ったことはありませんか？ インポートデータのフィレットRの変更手順について説明します。

【手順】

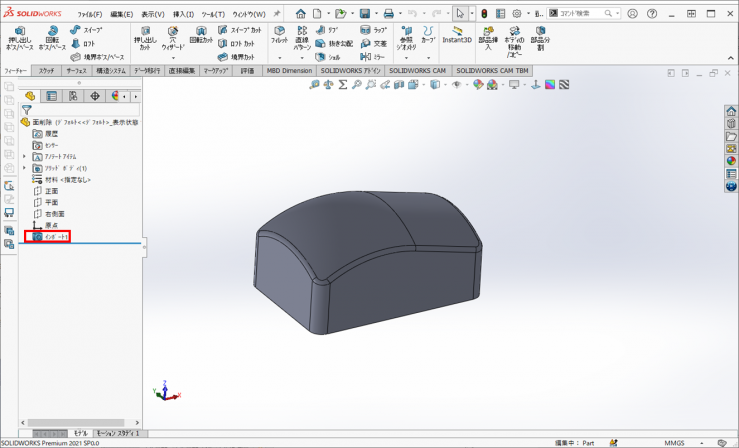

インポートしたデータは、フィーチャーがないため、寸法の変更によるフィレットRの変更ができません。

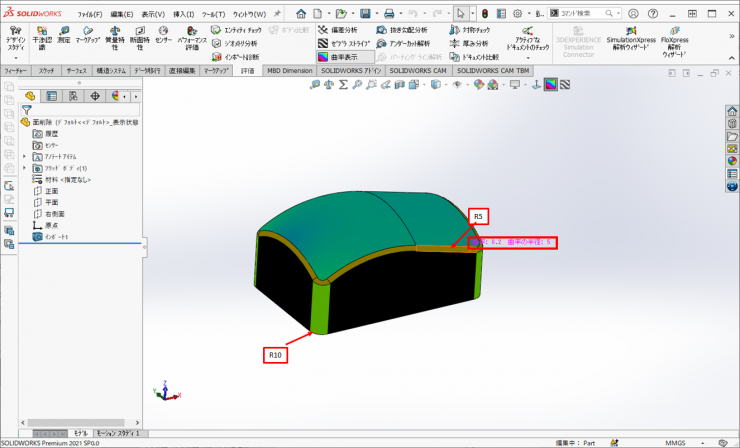

まず、評価タブの曲率表示で、Rの大きさを確認します。
※カーソルを合わせるとRの大きさが表示されます。

２．確認が終了しましたら、曲率表示を再度クリックして、コマンドを終了します。
サーフェスタブの面削除または、挿入＜面＜削除をクリックします。

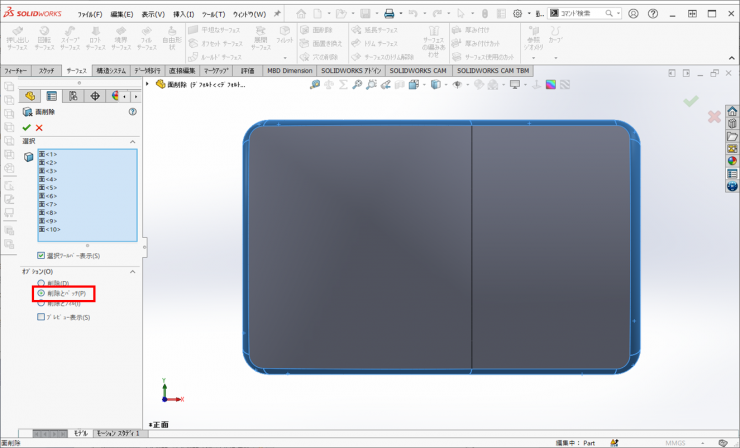

上面の5Rのフィレット面をすべて選択して、オプションは「削除とパッチ」を選択して、OKをクリックします。

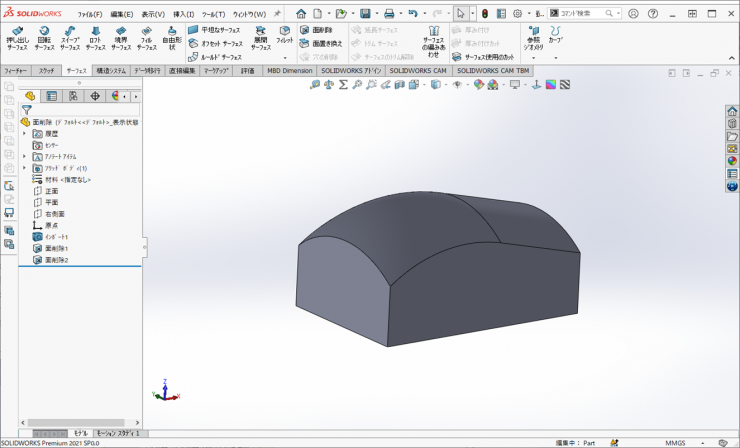

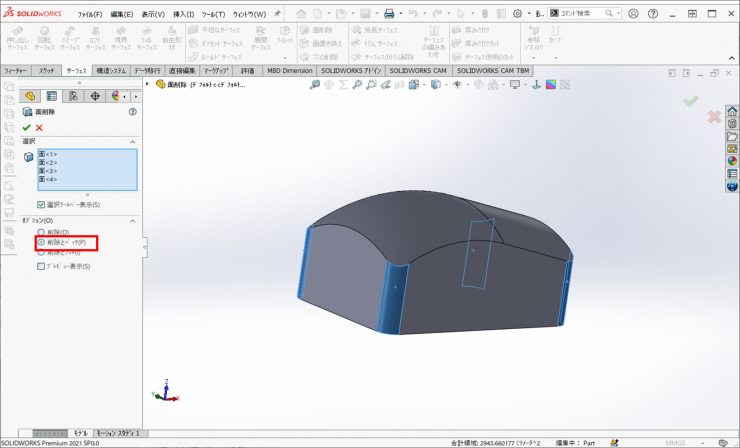

３．フィレット面がなくなります。同様に10Rも削除します。

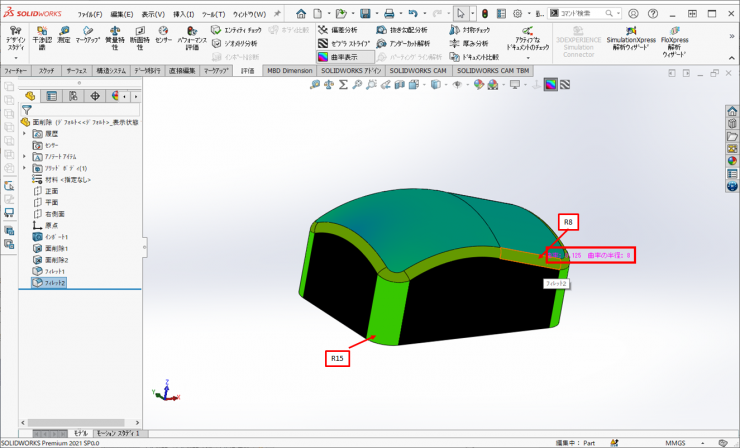

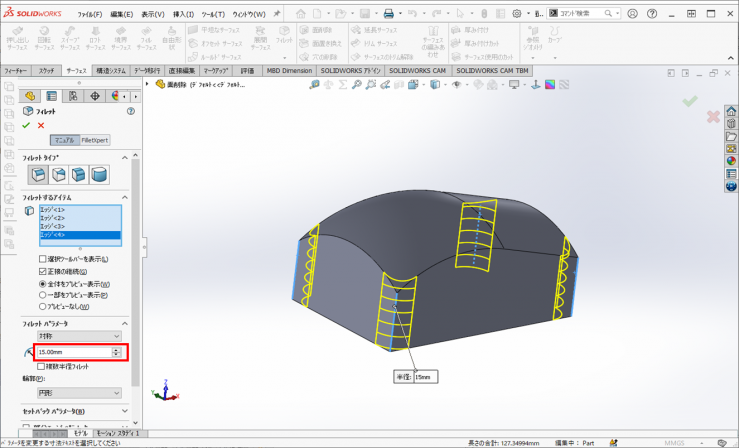

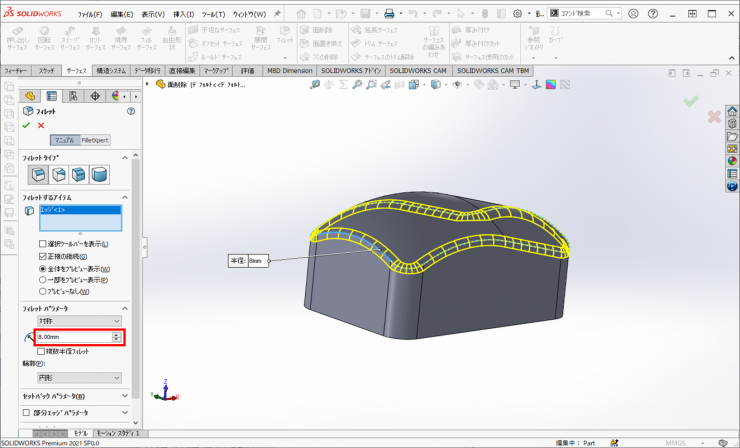

４．フィレットコマンドで、フィレットRを作成します。

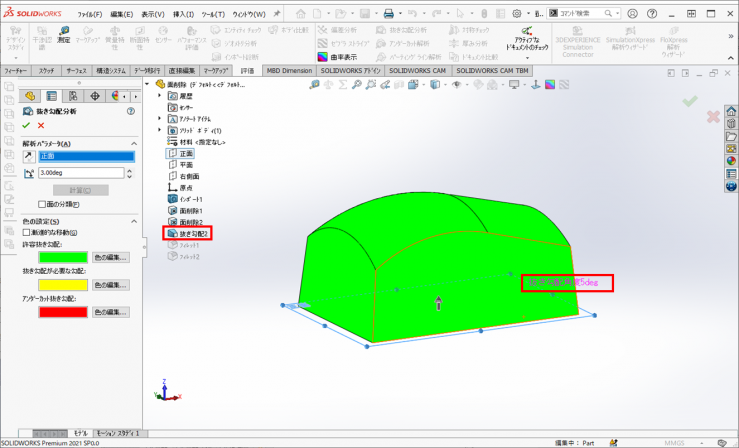

※フィレットが付いていない状態であれば、抜き勾配コマンドで、抜き勾配を付けることもできます。
