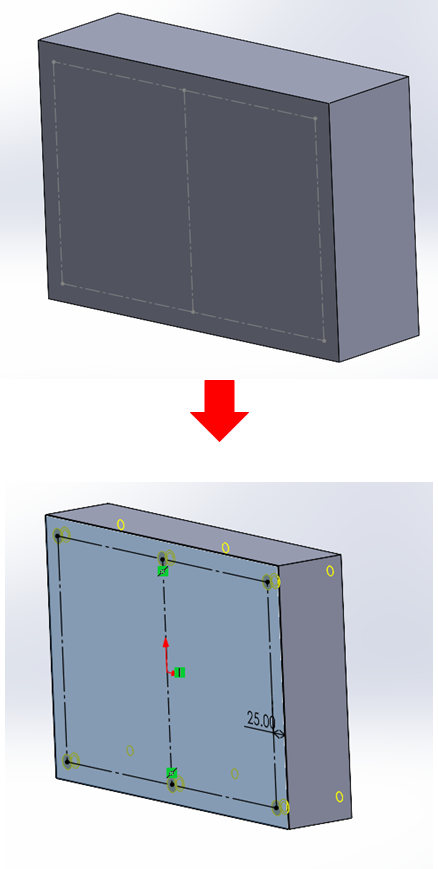

SOLIDWORKS2024新機能_穴ウィザード

【操作手順】
１．新規部品を開き、四角のボスを作成します。

①新規に部品ファイルを開き、【正面】に新規スケッチを開始します。

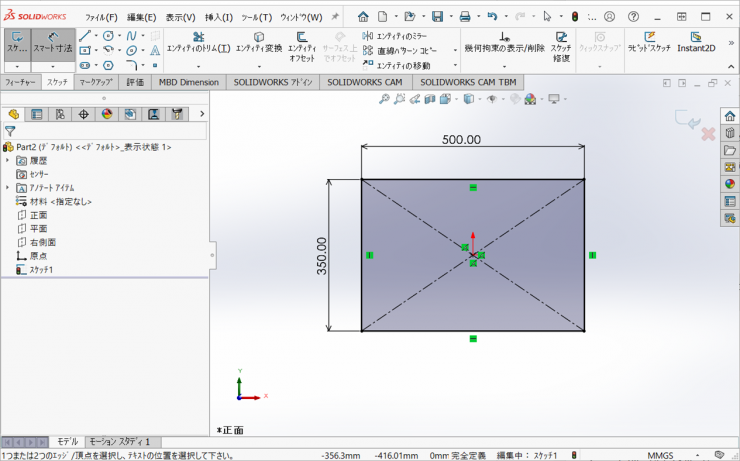

スケッチの【矩形中心】コマンドで、原点をクリックし、右上をクリックし、四角を作図します。​​​​​​​

②寸法を追加し、500ｍｍｘ350ｍｍの四角を作図します。​​​​​​​​​​​​​​

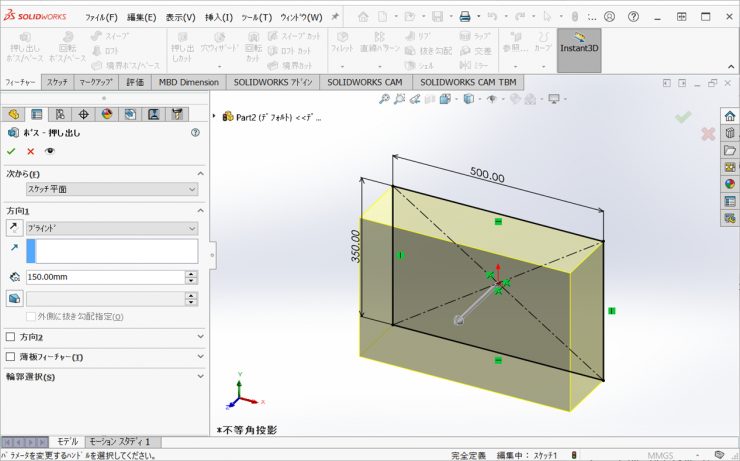

③フィーチャータブの【押し出し ボス/ベース】をクリックし、深さ/厚みに、【150ｍｍ】を入力し、【ＯＫ】をクリックします。​​​​​​​

２．穴の位置のスケッチを作図します。

①１．で作成したボスの上面にスケッチを開始します。

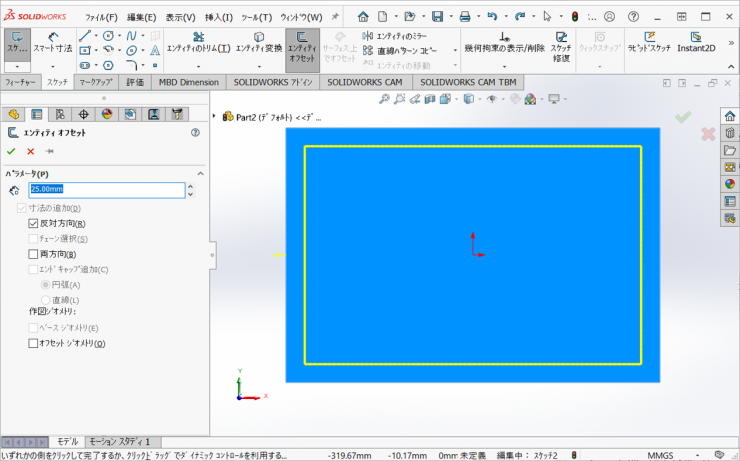

②面を選択して、スケッチタブの【エンティティオフセット】のアイコンをクリックします。

③オフセット距離に【25ｍｍ】、【反対方向】にチェックを入れ、【OK】をクリックします。
※【オフセットジオメトリ】にチェックを入れると作図線で作図されます。（SOLIDWORKS2024新機能）

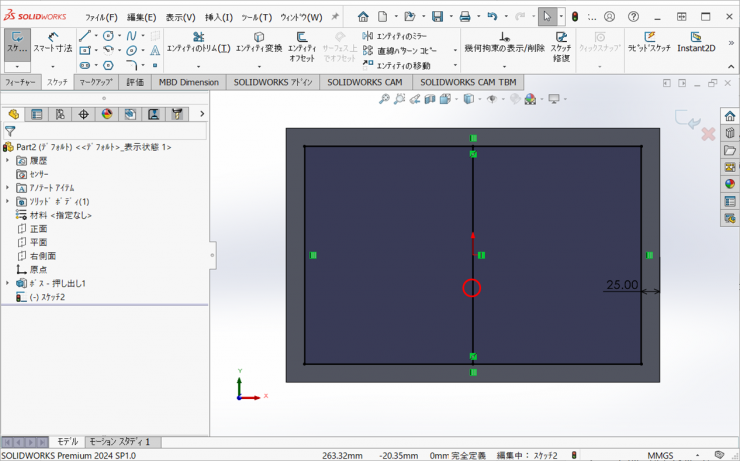

④原点を通る鉛直線を作図し、スケッチを終了します。

３．穴ウィザードを使用して、穴あけを行います。

①フィーチャータブの【穴ウィザード】アイコンをクリックします。​​​​​​​

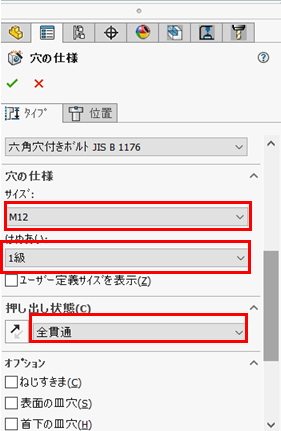

②タイプタブで、穴の種類：【座ぐり穴】、規格：【JIS】、種類：【六角穴付きボルトJIS B 1176】、​​​​​​​
サイズ：【M12】、はめあい：【1級】、押し出し状態：【全貫通】を選択します。​​​​​​​

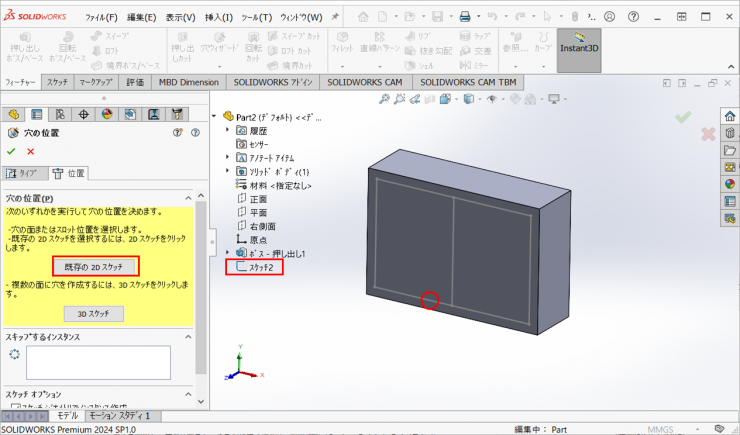

③一のタブをクリックし、【既存の2Dスケッチ】をクリックします。
FeatureManagerデザインツリーもしくはグラフィックビュー上から​​​​​​​２．で作図したスケッチを選択します。​​​​​​​​​​​​​

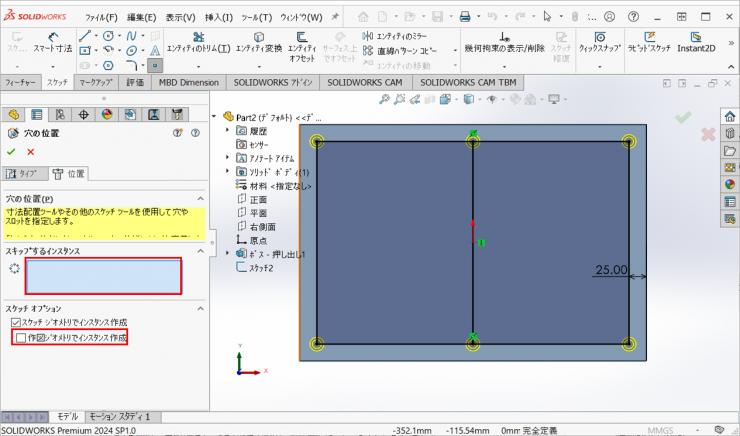

④スケッチの交点に穴のプレビューが表示されます。
※穴をあけたくない箇所は、【スキップするインスタンス】で、指定することで、穴をあけないように設定できます。

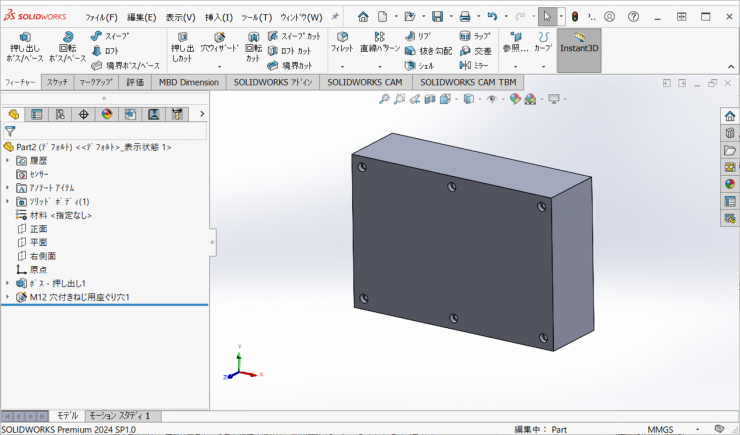

※スケッチで、作図線で作図した位置にも穴をあけたい場合は、【作図ジオメトリでインスタンス作成】にチェックを入れてください。【OK】をクリックすると穴があきます。
※既にフィーチャーで使用しているスケッチは、選択できません。
