第１５回：ロフトフィーチャーについて（３）
ロフトフィーチャーで、形状をきれいに作成するには、要素の数が同じことがあげられます。今回は、要素の数が違う場合のテクニックをご紹介いたします。
【手順】

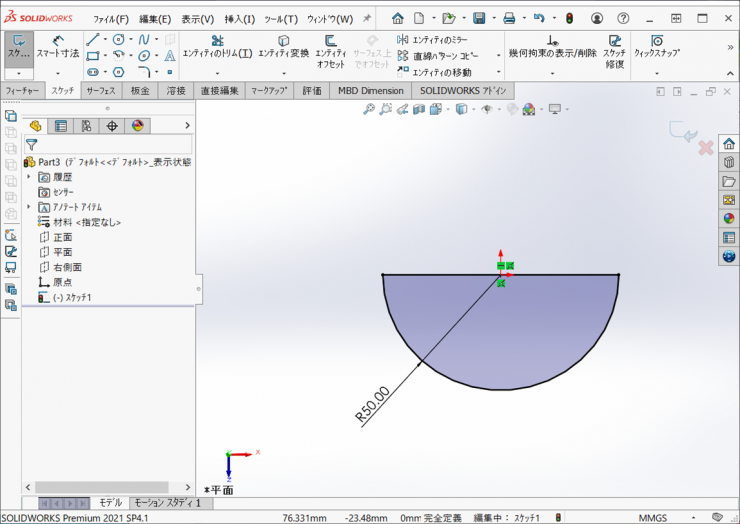

１．【平面】に下図のスケッチを作図します。
２．【挿入】＞【参照ジオメトリ】＞【平面】をクリックします。

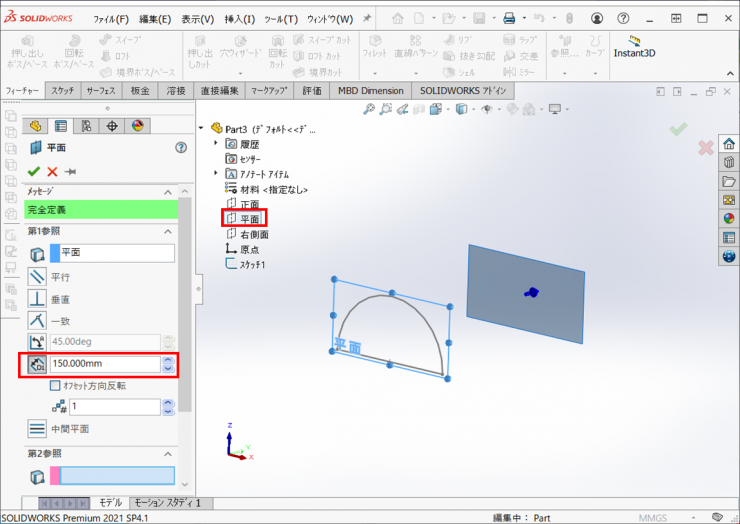

３．Featuer Managerツリーより、【平面】を選択し、距離に【150】と入力します。
【OK】をクリックします。
４．作成した平面にスケッチを開始します。

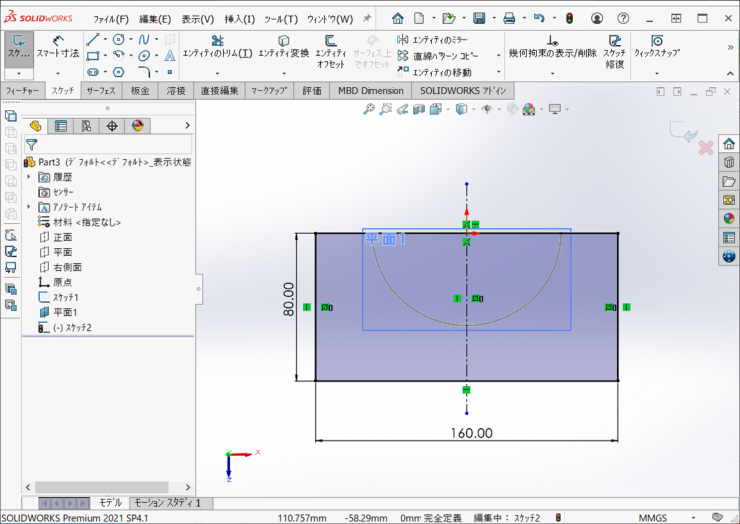

５．下図のスケッチを作図します。
６．スケッチを終了します。
７．フィーチャータブで、【ロフト】を選択します。
１．と５．で作図したスケッチを選択します。

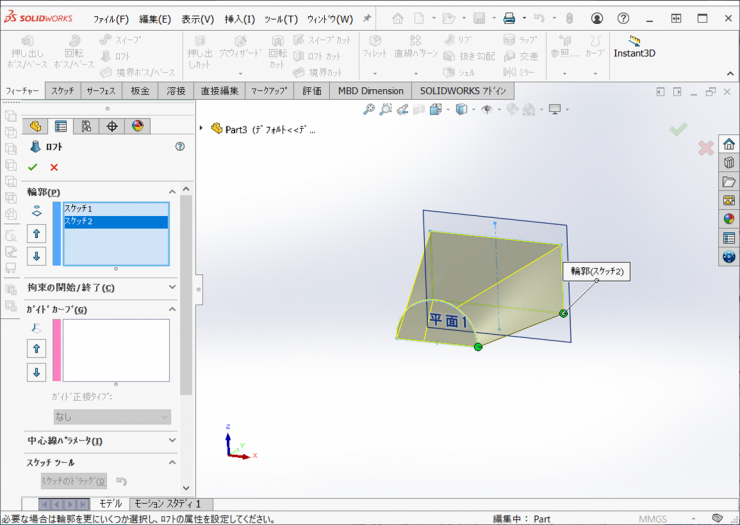

要素の数が違うため、下図のようなねじれた形になります。
ロフトコマンドをキャンセルします。
８．１．で作図したスケッチをスケッチ編集にします。
９．５．で、作図した図形の長さは、80ｍｍ：160ｍｍ：80ｍｍですので、比率が1：2：1となっています。

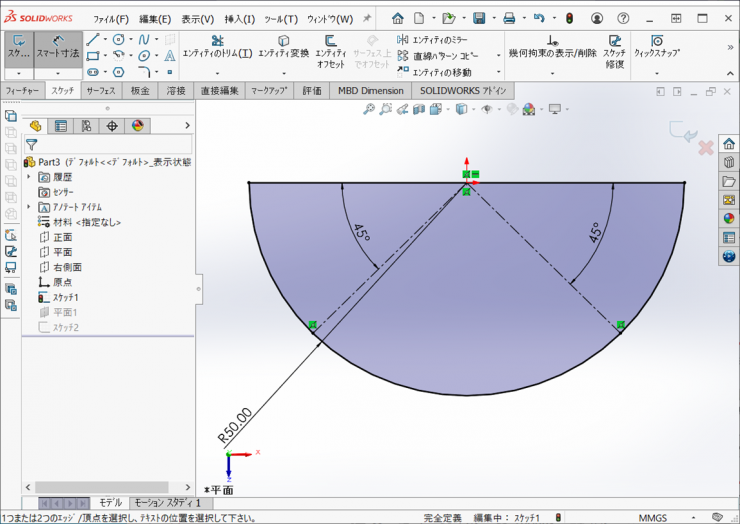

円弧の中心から作図線で角度線を作図します。1：2：1（45度：90度：45度）

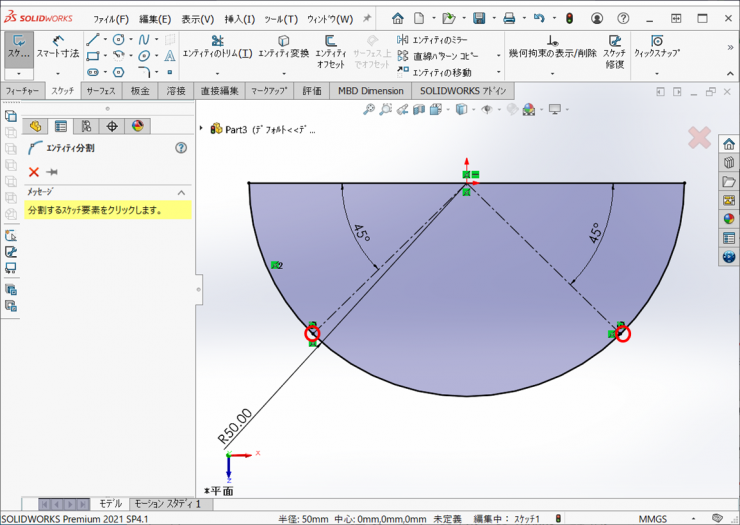

１０．【ツール】＞【スケッチツール】＞【エンティティ分割】をクリックします。
円弧と角度の作図線の交点をクリックすると円弧が分割されます。
分割ができたら、スケッチを終了します。

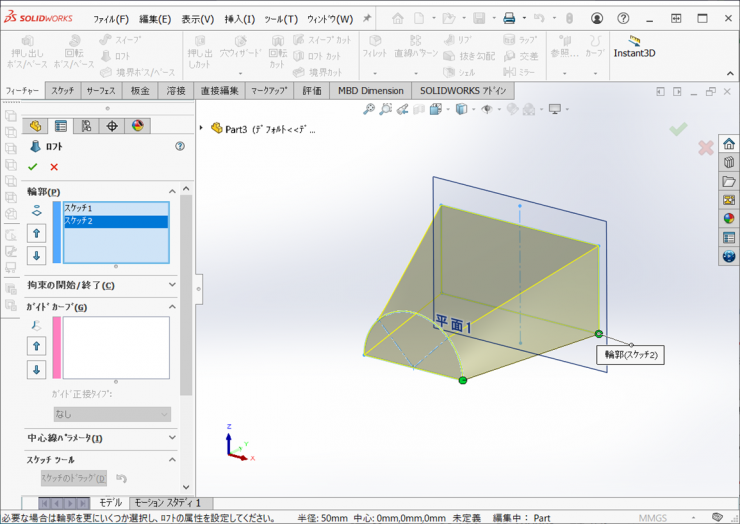

１１．フィーチャータブの【ロフト】をクリックします。
１２．１．と５．で作図したスケッチを選択します。

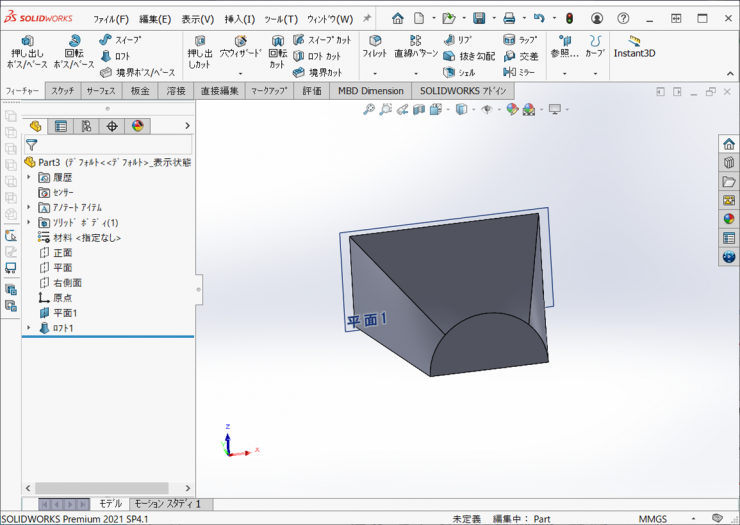

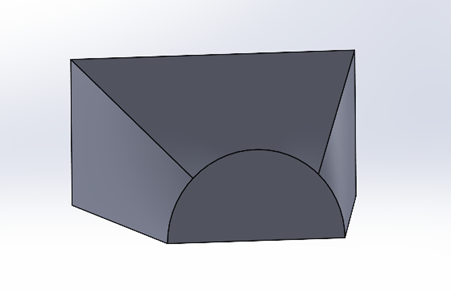

１３．【OK】をクリックするとロフト形状が作成されます。
