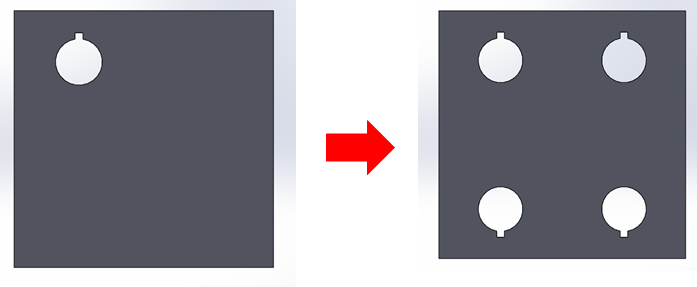

2平面を基準にミラー

【操作手順】

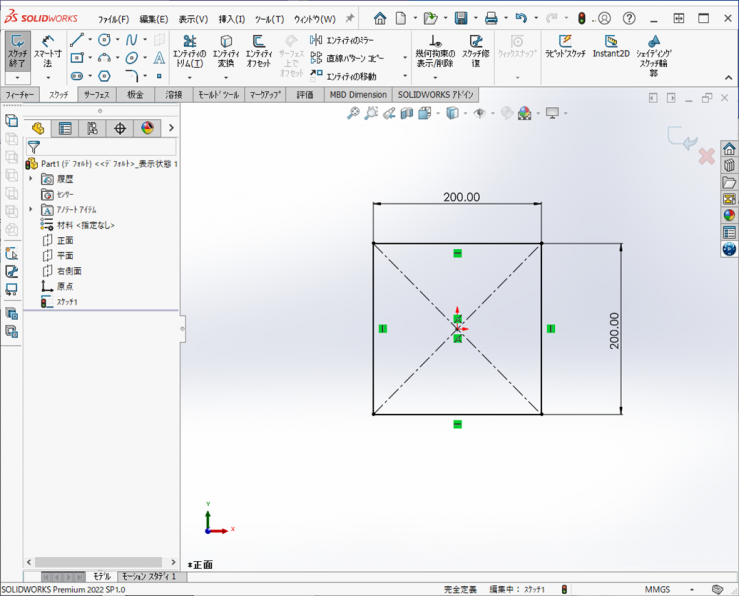

１．正面にスケッチを開始し、【矩形中心】コマンドで、原点を中心に200角の正方形を作図します。

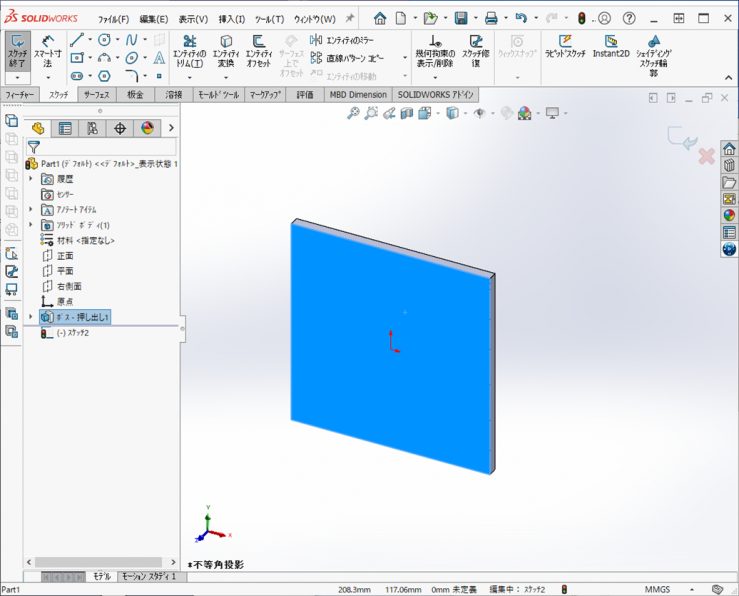

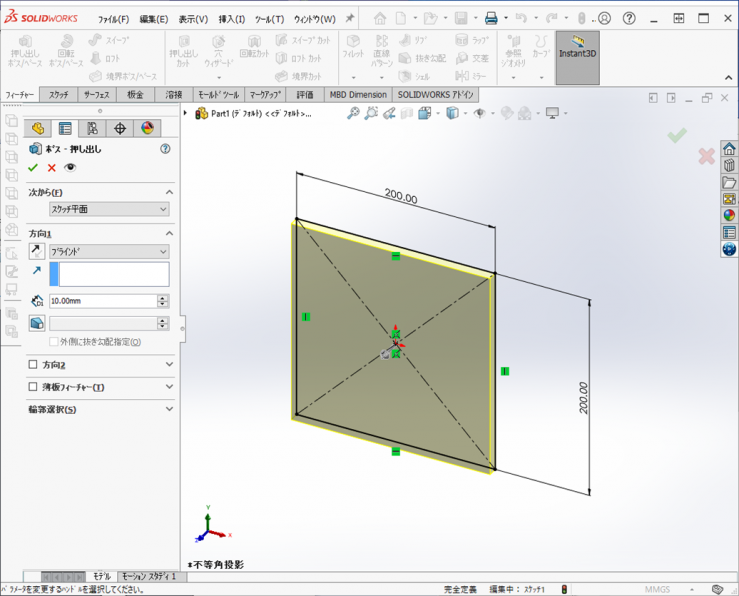

２．フィーチャータブの【押し出し ボス/ベース】をクリックします。
深さ/厚みを【10ｍｍ】に設定して、【ＯＫ】をクリックします。

３．作成されたモデルの面にスケッチを開始します。

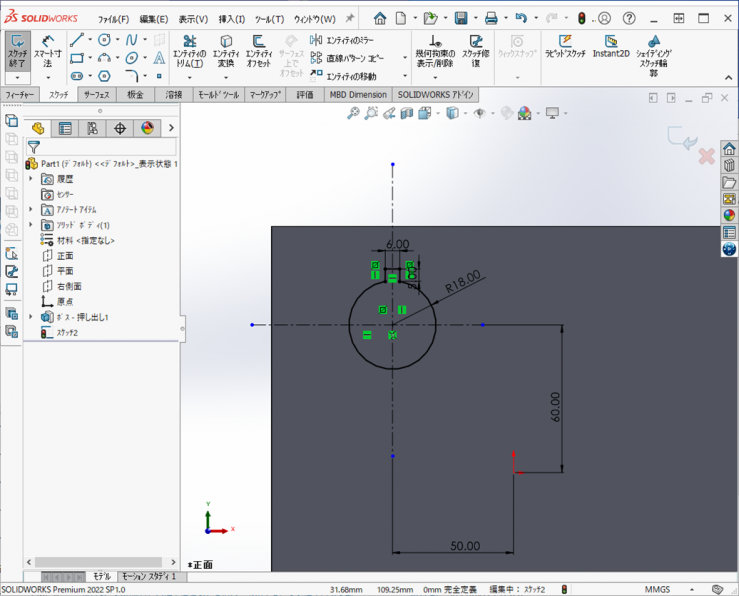

４．下図のような図形を作図します。

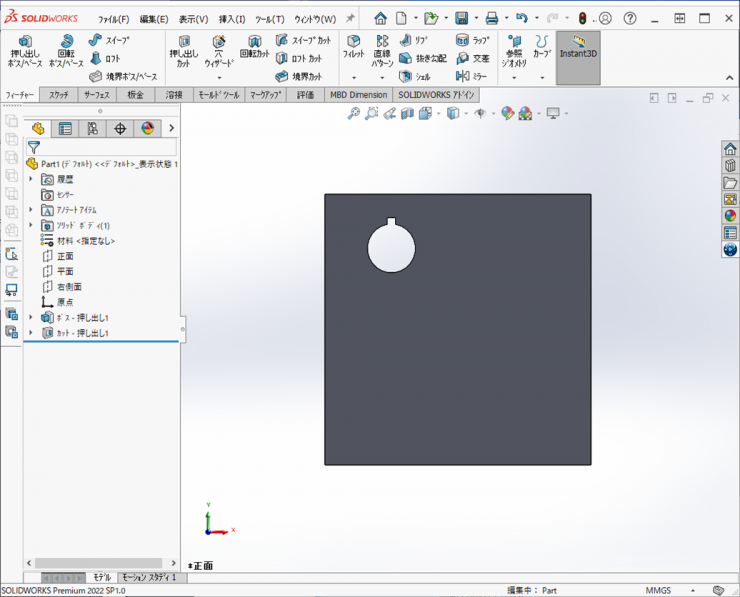

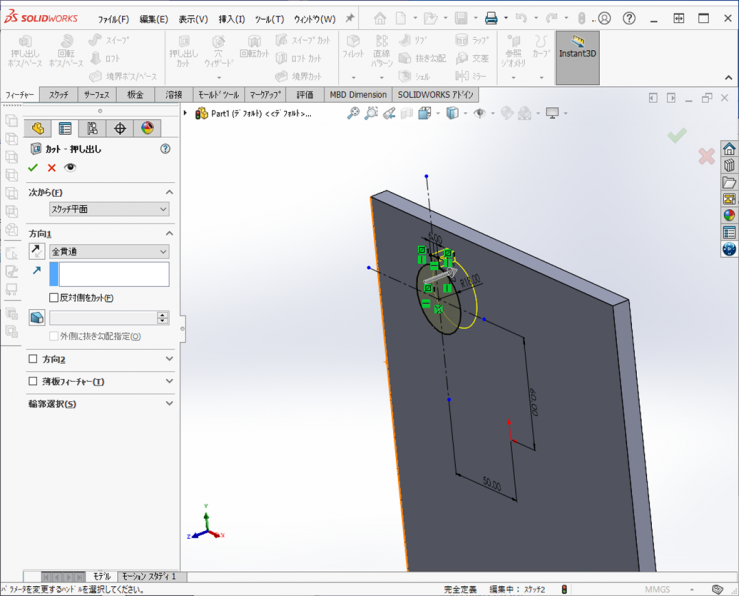

５．フィーチャータブの【押し出しカット】をクリックします。
ブラインドを【全貫通】にして、【ＯＫ】をクリックします。

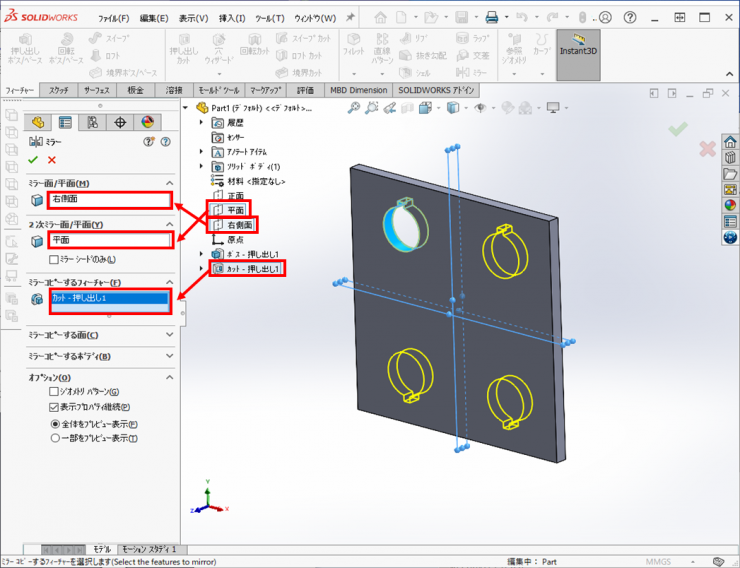

６．フィーチャータブの【直線パターン】下の▼をクリックして、【ミラー】をクリックします。
グラフィックス領域のFeatureManagerデザインツリーを表示します。
ミラー面/平面に、FeatureManagerデザインツリーから【右側面】
２次ミラー面/平面にFeatureManagerデザインツリーから【平面】
ミラーコピーするフィーチャーにFeatureManagerデザインツリーから5.で、作成した【カット-押し出し】フィーチャーを選択してください。

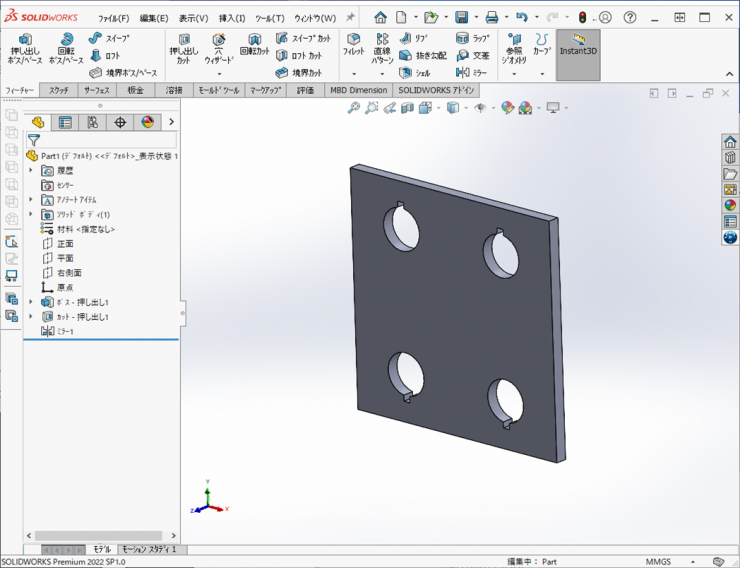

【OK】をクリックするとコピーができます。
