第１８回：スプリングワッシャーのモデリング
今回はスプリングワッシャーのモデリング手順をご紹介します。

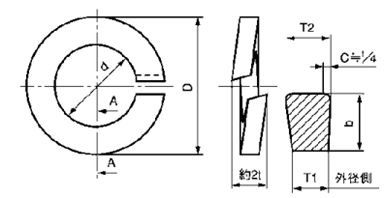

M10
内径（d）10.2
外径（D）18.4
断面寸法（b）3.7
厚み（t）2.5
【手順】

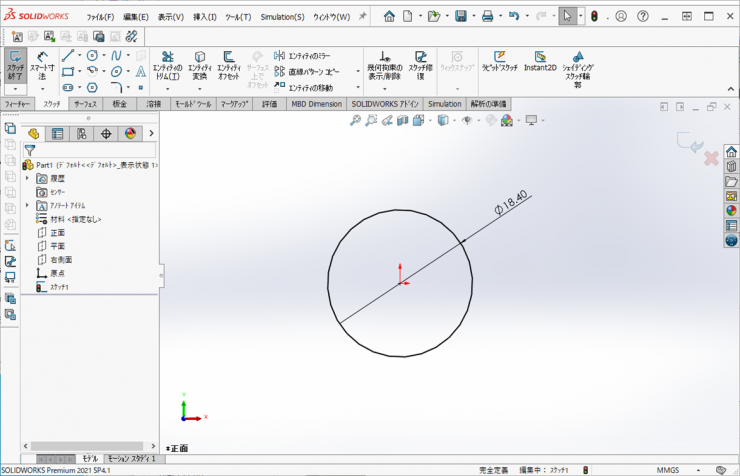

１．正面に新規スケッチを開始して、外径のφ18.4の円を作図します。

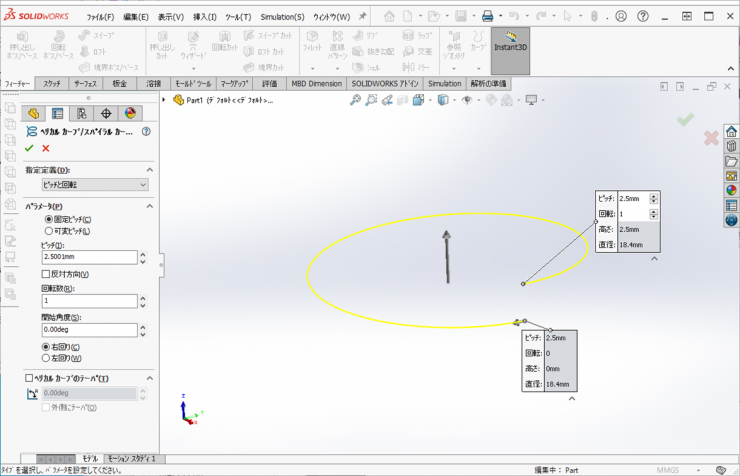

２．フィーチャータブの【カーブ】＞【ヘリカルとスパイラル】を選択します。
【ピッチと回転】を選択して、ピッチ…2.5001、回転数…1、開始角度…0、【右回り】を選択します。

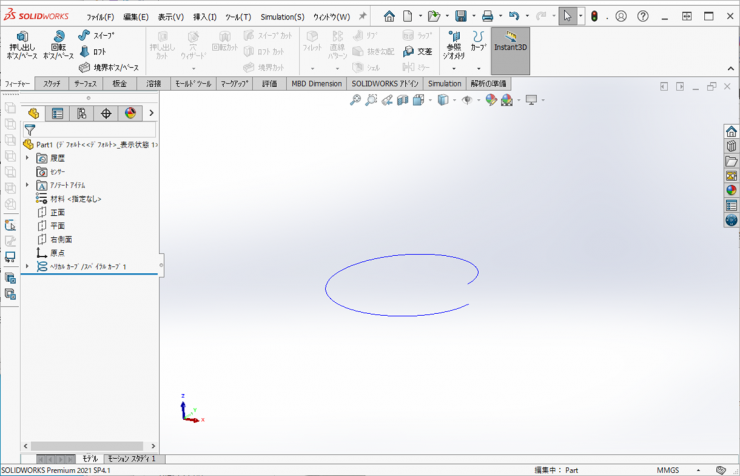

【OK】をクリックするとカーブが作成されます。
※ピッチを2.5001とするのは、2.5にするとスイープで作成したときにうまくいかないためです

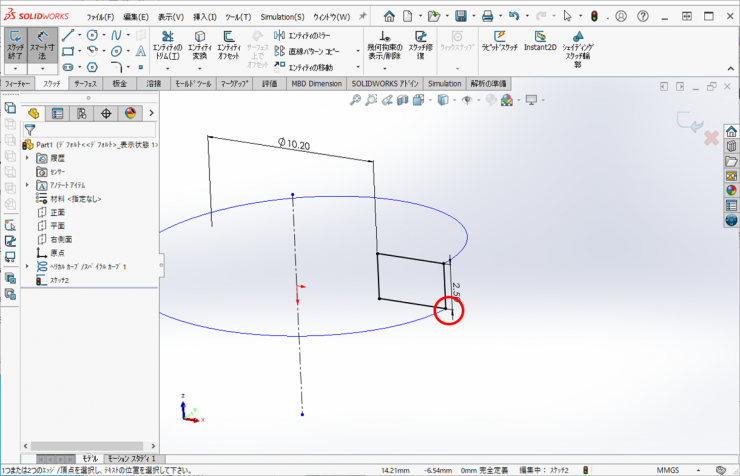

３．平面に新規スケッチを開始して、下図のように四角形を作図します。
※赤丸の個所は四角の交点とカーブが貫通の拘束を付けています。

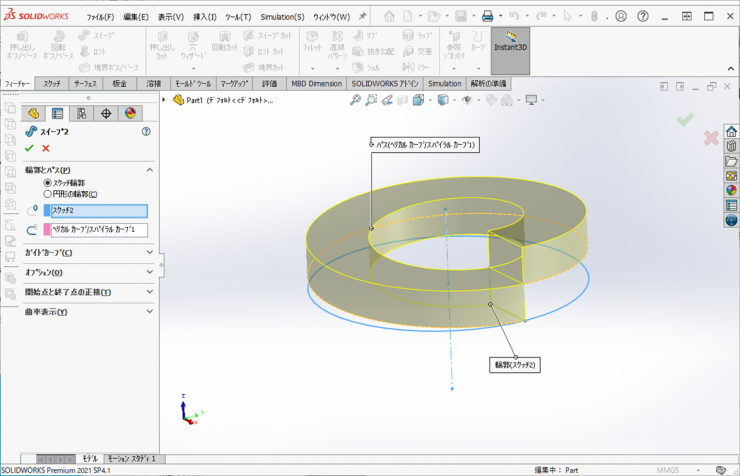

４．スケッチを終了して、フィーチャータブの【スイープ】を選択します。
輪郭に３．で作成したスケッチをパスに2.で作成したカーブを選択します。

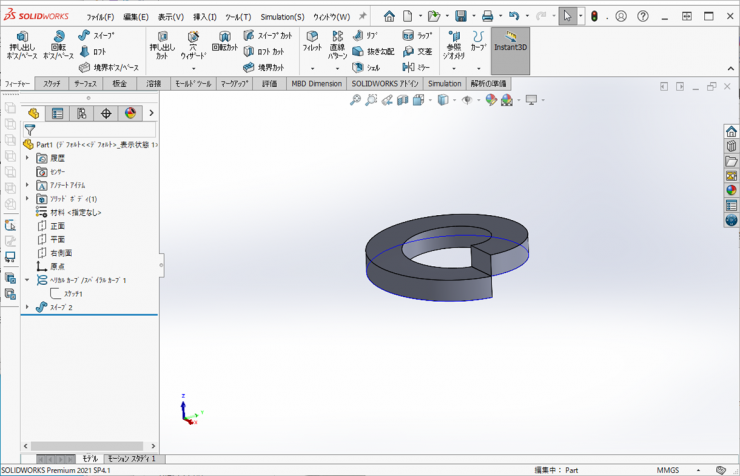

【OK】をクリックするとスプリングワッシャーが作成されます。
