第53回：ねじ山の作成
今回はスパイラルカーブを使用したねじ山のモデリング方法をご紹介します。
操作手順
１．新規作成のアイコンをクリックします。
２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Y上方向】を選択し、【OK】をクリックするとY軸が上方向の部品ファイルになります。
３．新規部品ファイルが開きます。

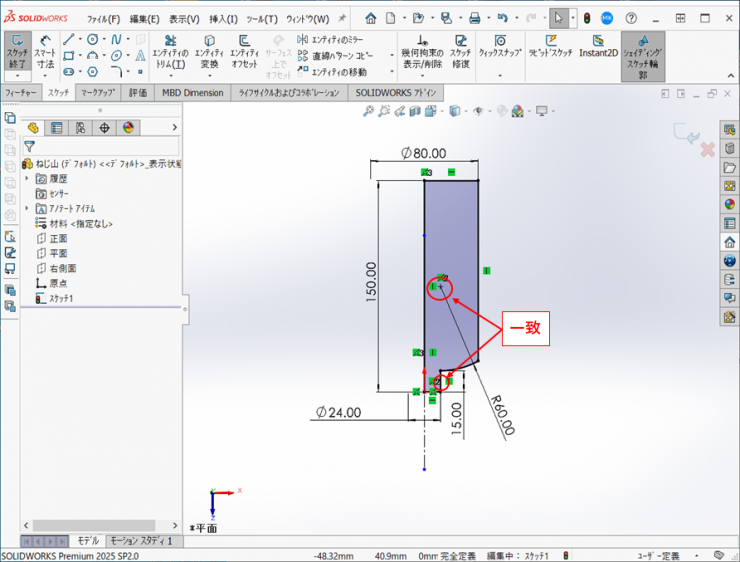

４．平面に新規のスケッチを開始し、ボトルの形状を作図します。
※円弧の中心は直線と【一致】の拘束をつけます。

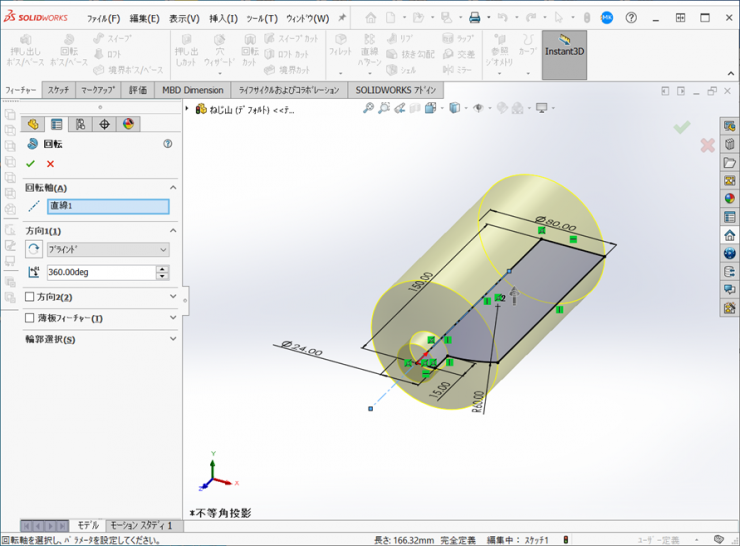

５．フィーチャータブの【回転 ボス/ベース】のアイコンをクリックします。
６．鉛直の作図線が回転軸に自動的に選択されますので、【OK】をクリックします。

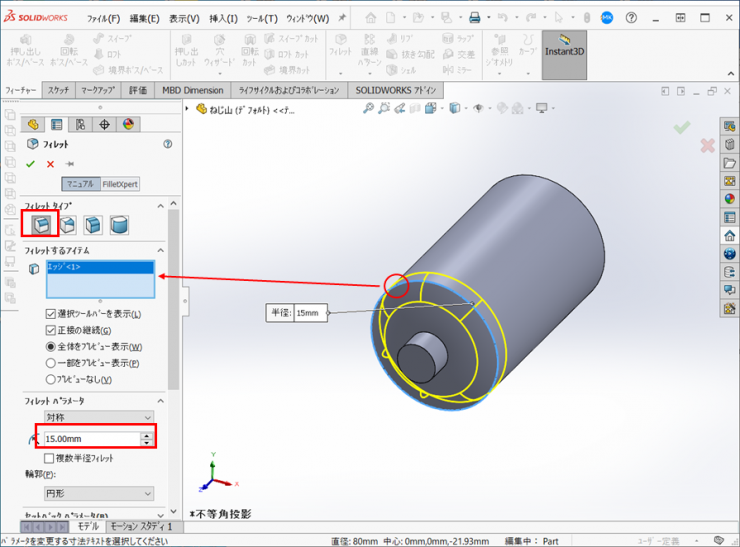

７．フィーチャータブの【フィレット】アイコンをクリックします。
【固定サイズ】を選択し、Rに【15ｍｍ】を入力し、肩のエッジをクリックします。
【OK】をクリックして、フィレットRを作成します。

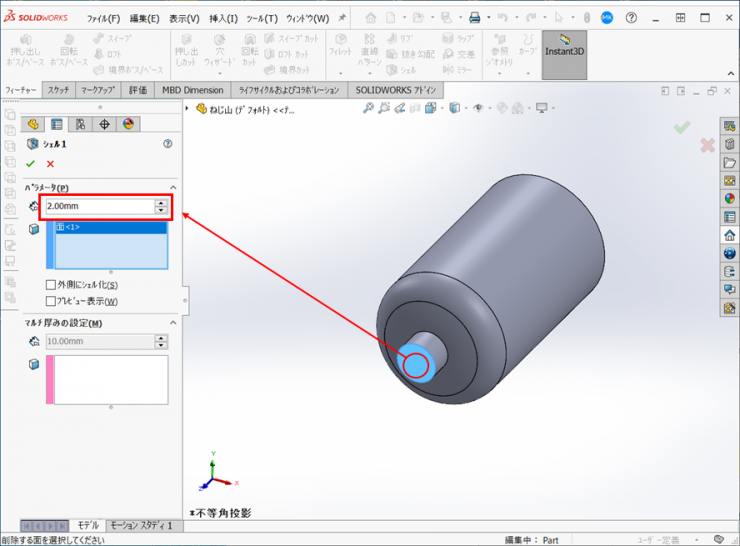

８．シェルコマンドで、厚さを2ｍｍにします。
フィーチャータブの【シェル】アイコンをクリックします。
厚みに【2ｍｍ】を入力し、上面の平らな面をクリックします。
【OK】をクリックします。

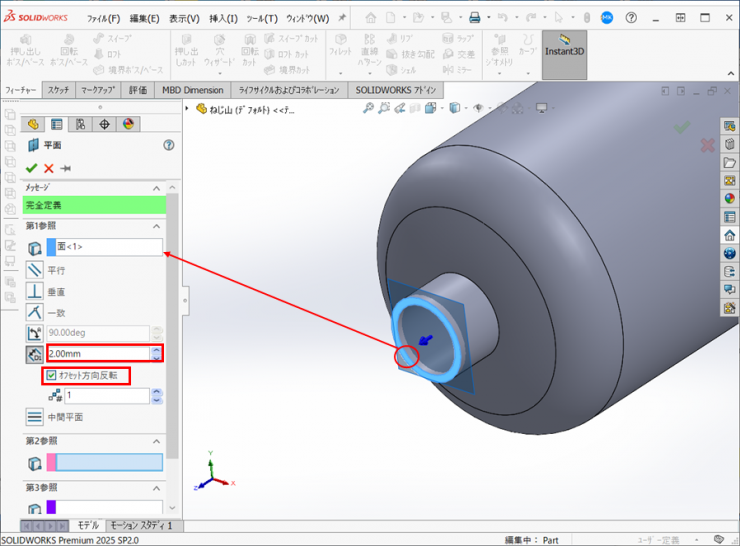

９．ヘリカルカーブの円をスケッチする平面を作成します。

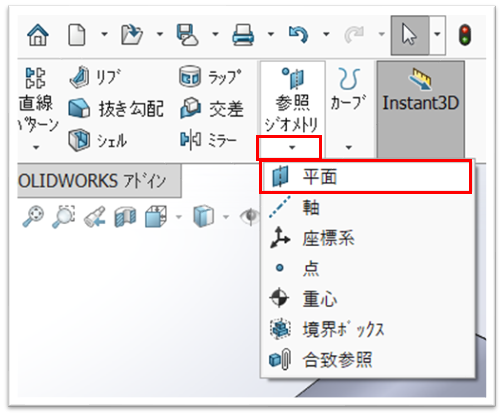

フィーチャータブの参照ジオメトリ下の▼をクリックし、【平面】をクリックします。
ボトルの口の平らな面を選択し、オフセット距離に【2ｍｍ】を入力し、作成される面が「Ｚ－」方向になるように【オフセット方向反転】のチェックを入れます。
【OK】をクリックします。

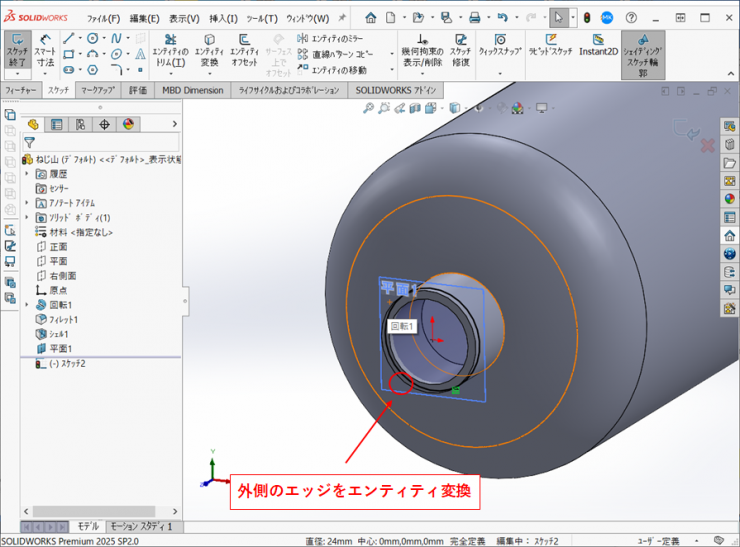

１０．作成された平面にスケッチを開始し、ボトルの口のエッジをエンティティ変換します。
【OK】をクリックして、スケッチを終了します。

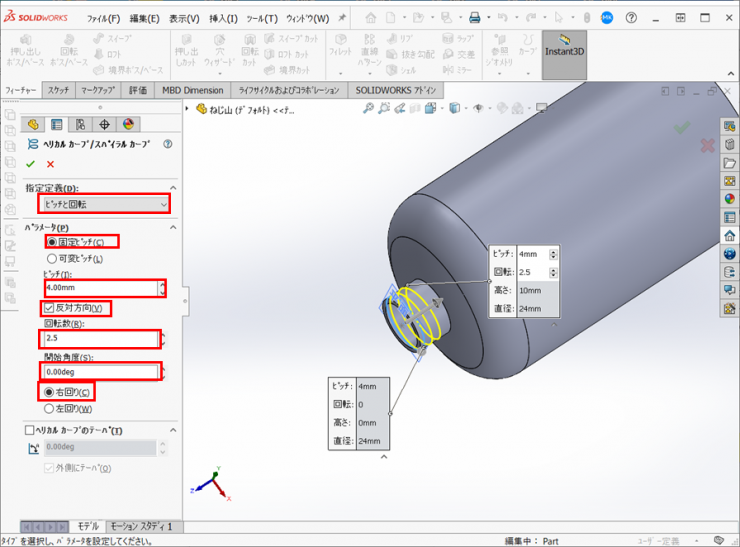

１１．ヘリカルカーブを作成します。

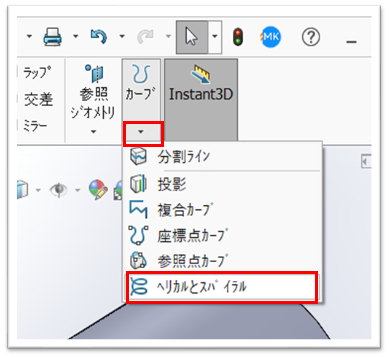

１０．で作成したスケッチをクリックし、フィーチャータブのカーブアイコンの下の▼をクリックし、【ヘリカルとスパイラル】をクリックします。
指定定義で、【ピッチと回転】を選択し、【固定ピッチ】、ピッチ：【4.00ｍｍ】、【反対方向】にチェック、回転数：【2.5】、開始角度：【0】、【右回り】を選択し、【OK】をクリックします。

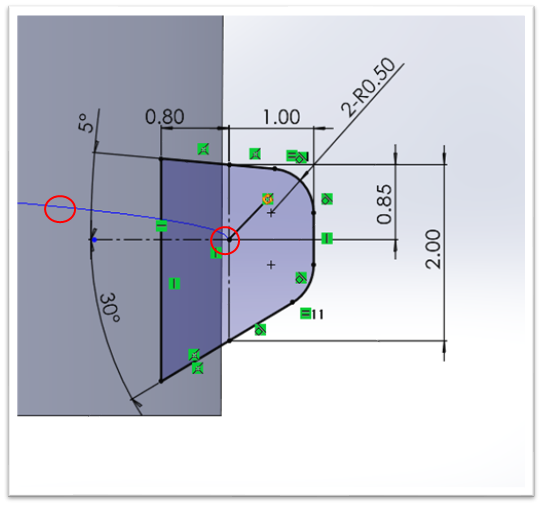

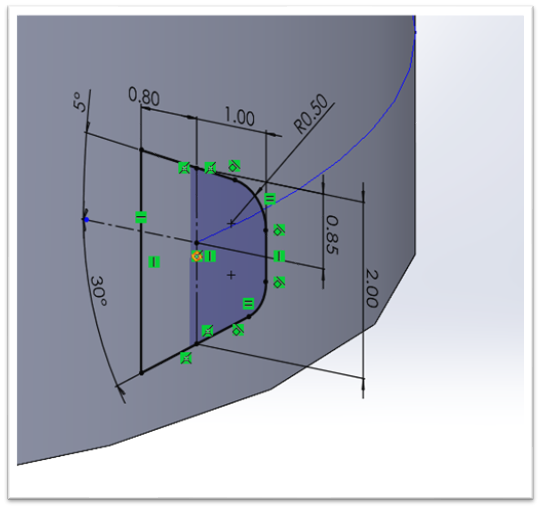

１２．ねじ山の輪郭を作図します。
平面にスケッチを開始し、下図を作図します。
※水平線の作図線の端点とヘリカルカーブに【貫通点】の拘束を付けています。
※2つのRは0.5になります。
作図ができましたら、スケッチを終了します。

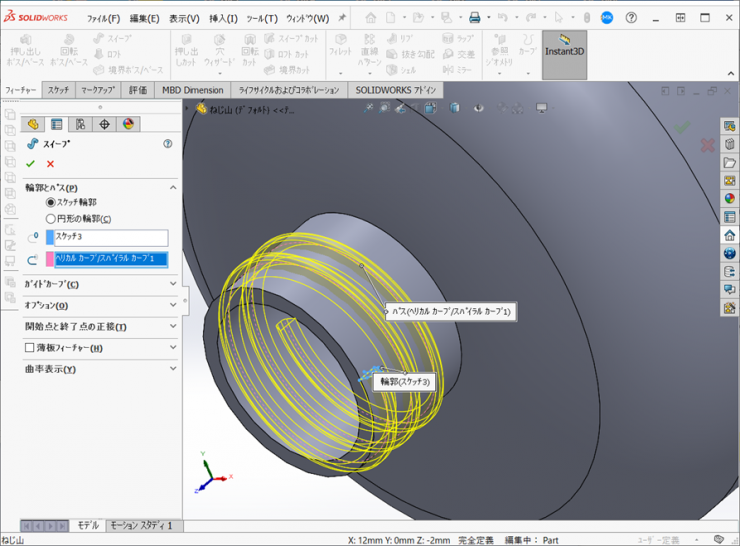

１３．フィーチャータブの【スイープ】アイコンをクリックします。
【OK】をクリックします。

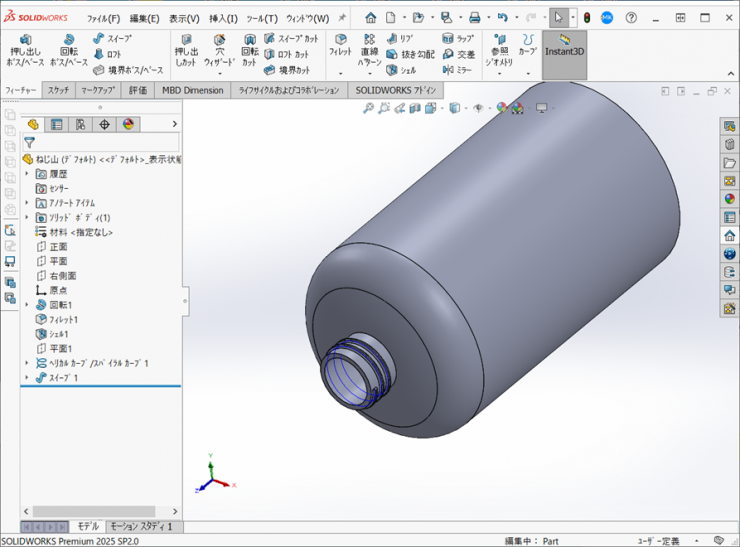

１４．ヘリカルカーブを非表示にします。

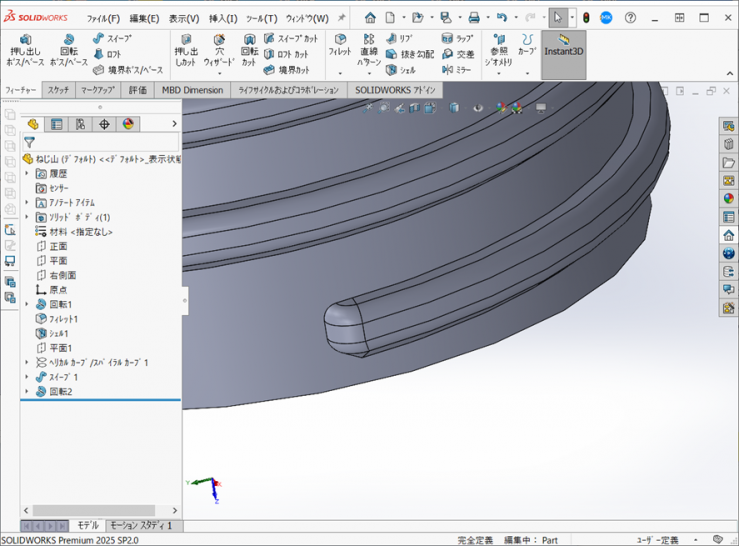

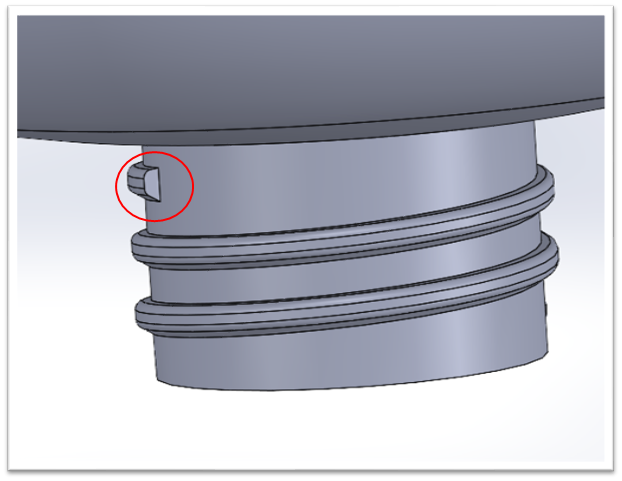

１５．ねじ山の端点を回転フィーチャーを使用して丸く仕上げます。

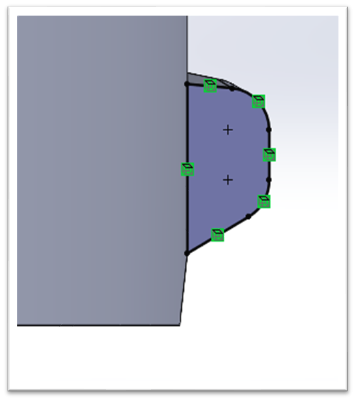

ねじ山の端面にスケッチを開始し、端面を選択して、【エンティティ変換】アイコンをクリックします。
面のエッジが全て変換されます。

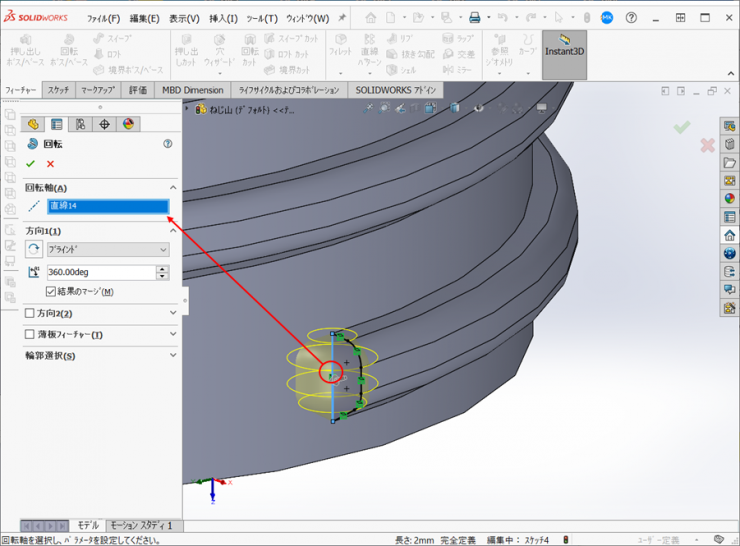

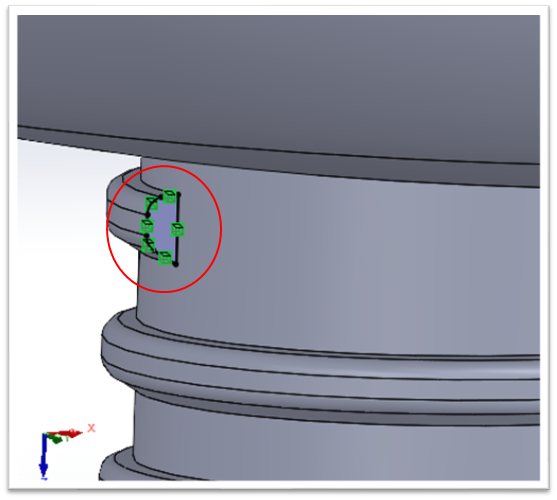

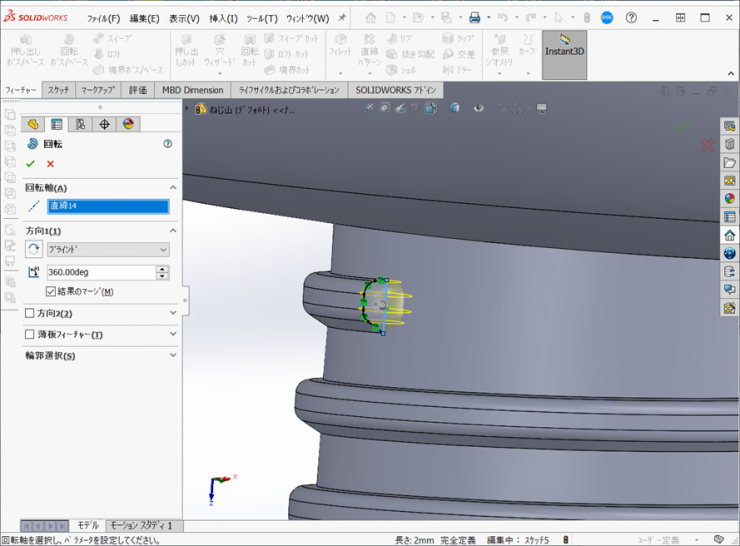

１６．フィーチャータブの【回転 ボス/ベース】をクリックします。
回転軸にねじ山とネックボディとの交線を指定します。

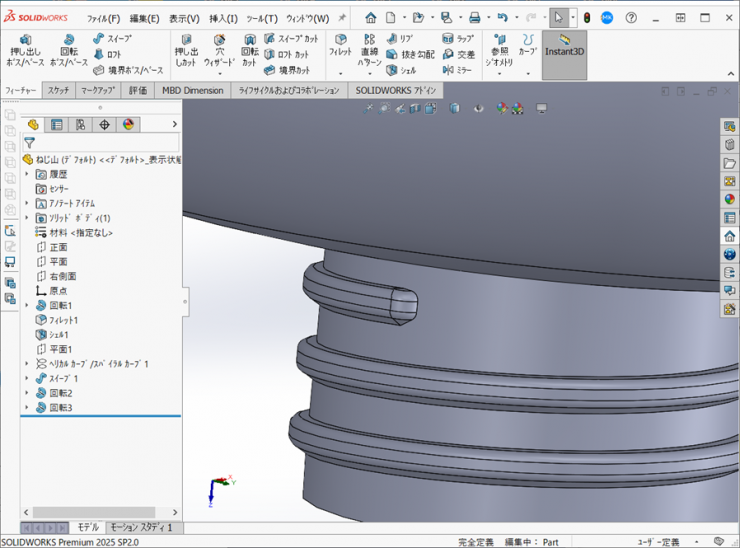

１７．同様に、もう１つの端面も丸く仕上げます。

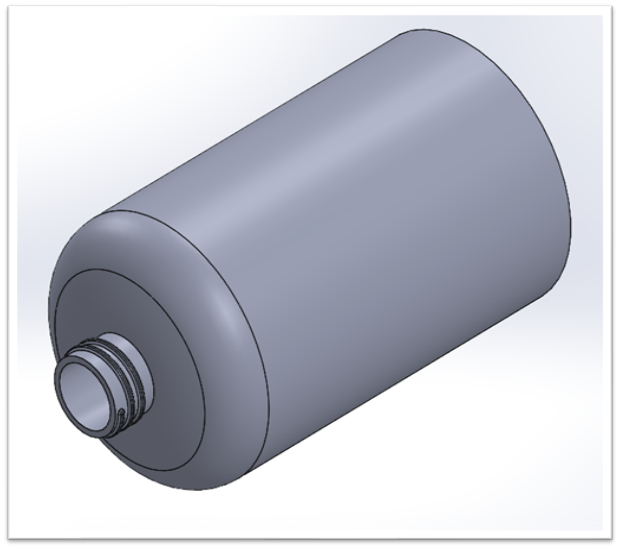

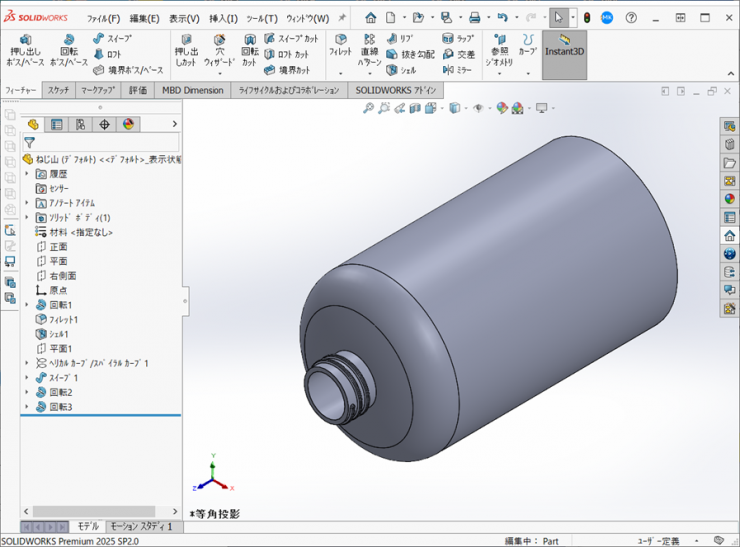

１８．モデルの完成です。
