インポートデータの修復

【操作手順】
※事前の設定として、以下のオプションの設定をしておきます。

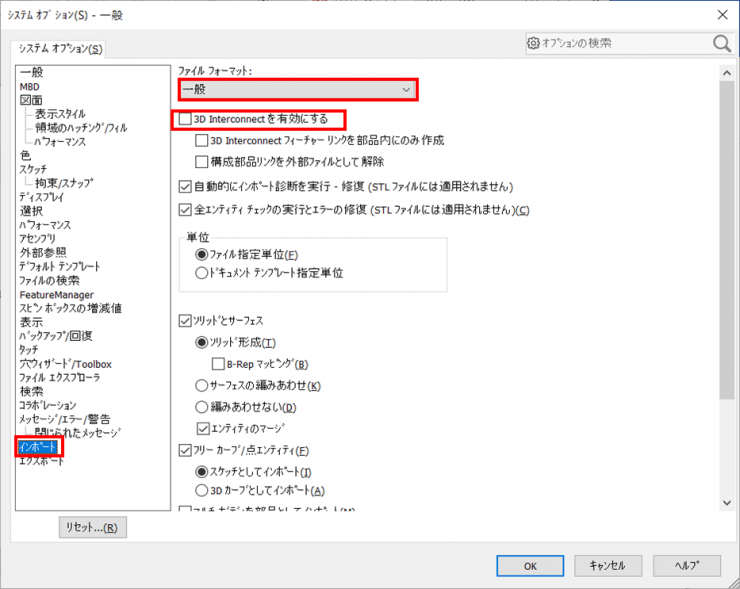

①【ツール】＞【オプション】をクリックします。
②システムオプションタブの【インポート】をクリックして、ファイルフォーマットで、【一般】を選択します。
③【３D Interconnectを有効にする】のチェックを外します。
④【OK】をクリックしてウィンドウを閉じます。

１．インポートファイルを開きます。

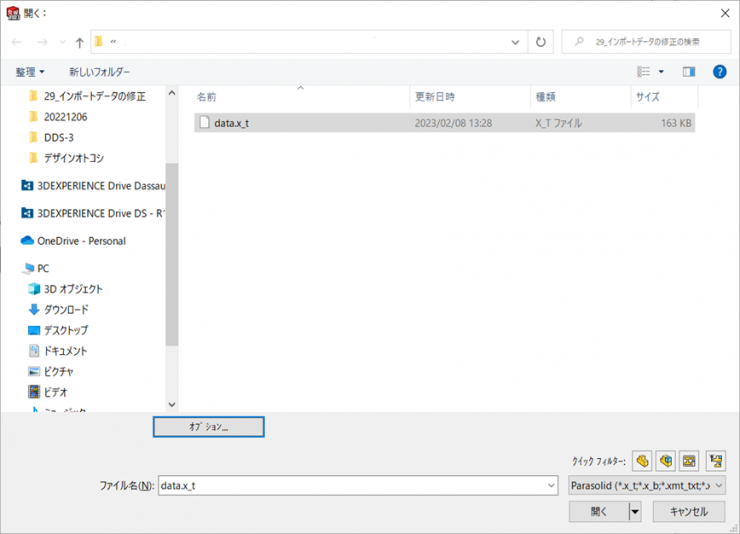

【ファイル】＞【開く】をクリックし、ファイルの種類を開くファイルの種類に変更します。
開くファイルを選択し、【開く】をクリックします。

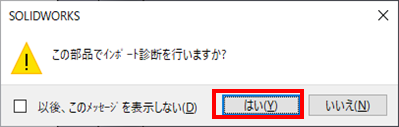

２．インポートが終了すると【この部品でインポート診断を行いますか？】のメッセージが表示されますので、【はい】をクリックします。

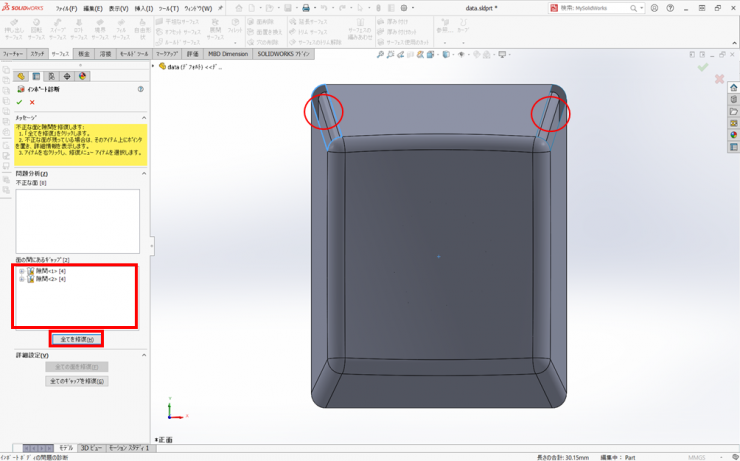

３．インポート診断が終了し、2つの隙間があることがわかります。
【全てを修復】をクリックします。

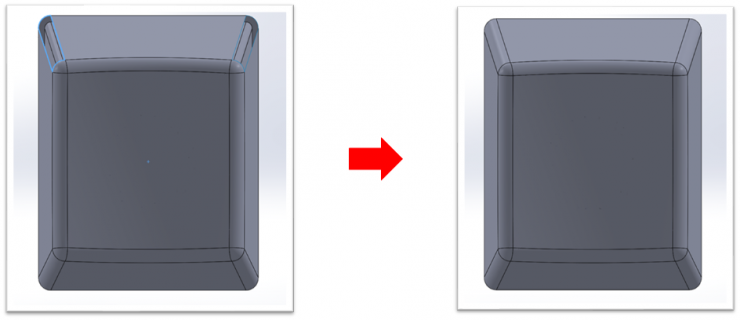

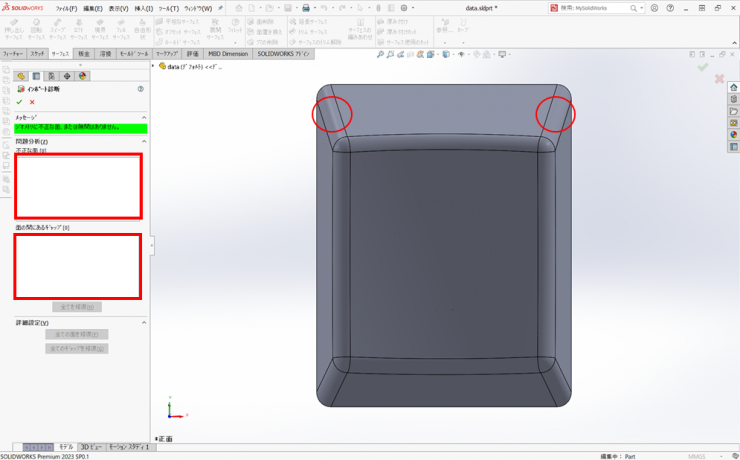

４．ソフトが自動で修復してくれました。
【OK】をクリックして、インポート診断を終了します。
