第59回：コンフィギュレーションを使用したアセンブリモデリング（２）
コンフィギュレーションを使用したアセンブリのモデル作成について、4回に分けてご紹介します。
今回はその第2回目です。前回はこちらの記事です。

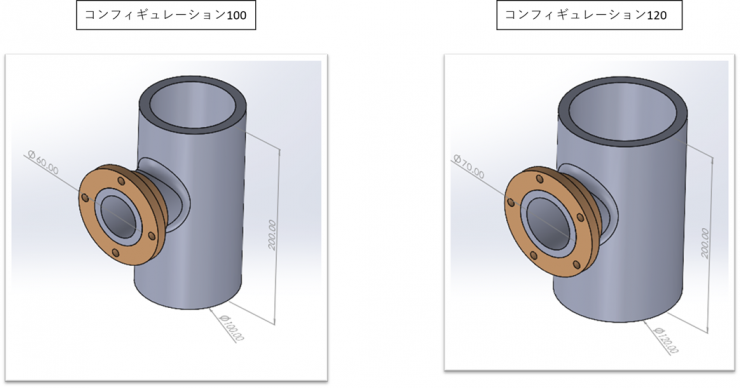

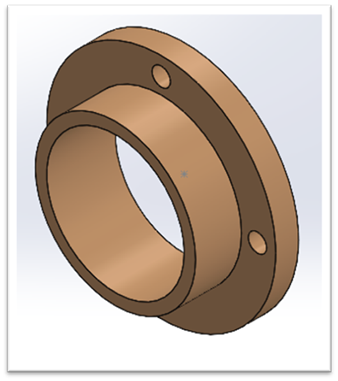

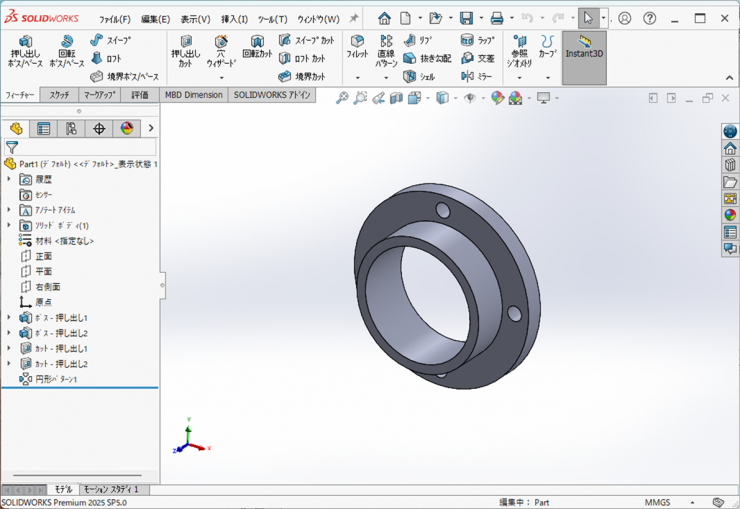

今回は、下図のフランジモデル作成を行います。
操作手順
１．新規作成のアイコンをクリックします。
２．新規部品のテンプレートを選択する画面が表示されます。
【部品】を選択して、【Y上方向】を選択し、【OK】をクリックするとY軸が上方向の部品ファイルになります。
３．新規部品ファイルが開きます。

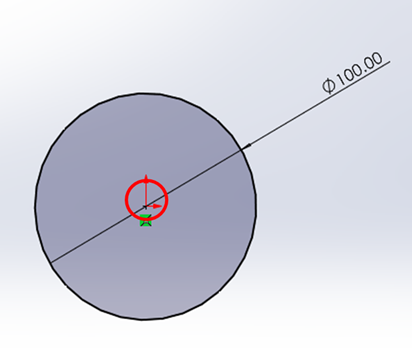

４．正面に新規のスケッチを開始し、原点を中心とするφ100の円を作図します。

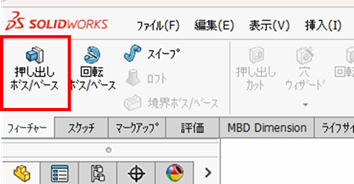

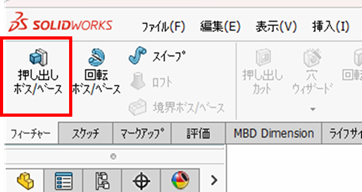

５．フィーチャータブの【押し出し ボス/ベース】アイコンをクリックします。

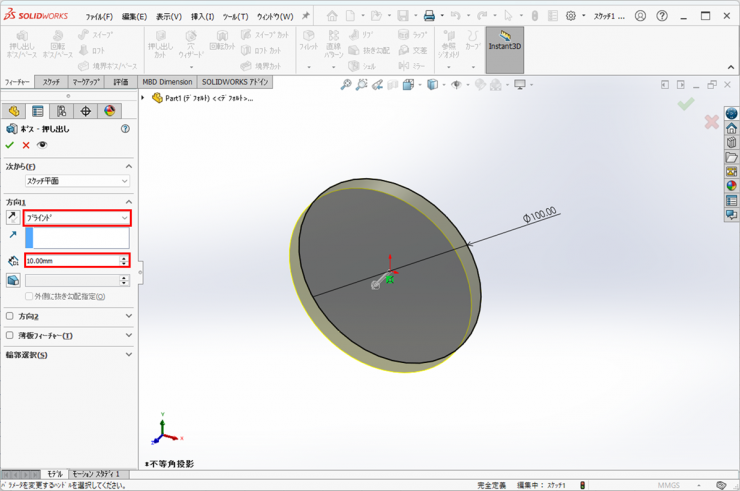

６．押し出し状態で、【ブラインド】を選択し、深さ/厚みに【10ｍｍ】を入力し、【ＯＫ】をクリックします。

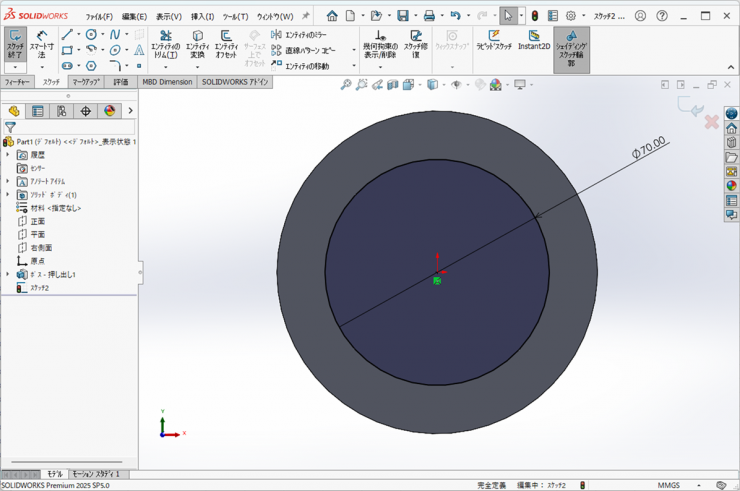

７．作成されたボスの上面に新規のスケッチを開始し、原点を中心とするφ70の円を作図します。
８．フィーチャータブの【押し出し ボス/ベース】アイコンをクリックします。

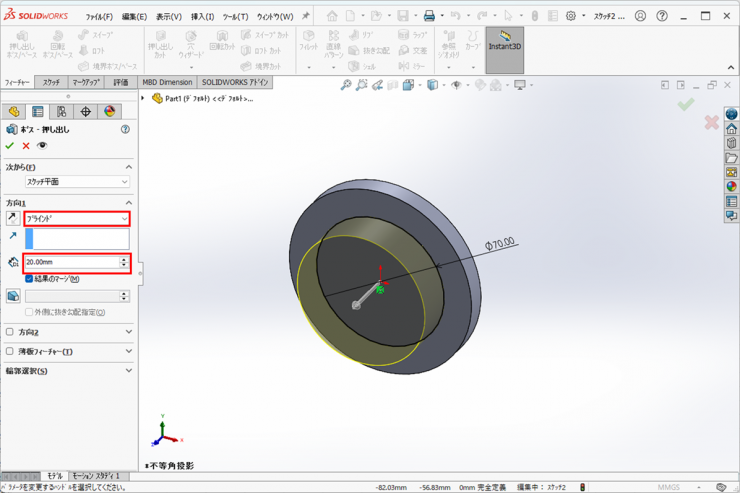

９．押し出し状態で、【ブラインド】を選択し、深さ/厚みに【20ｍｍ】を入力し、【ＯＫ】をクリックします。

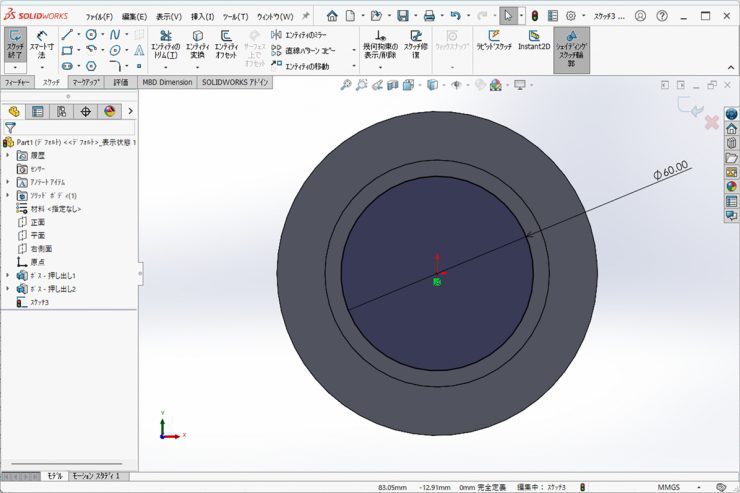

１０．９．で作成されたボスの上面に新規のスケッチを開始し、原点を中心とするφ60の円を作図します。

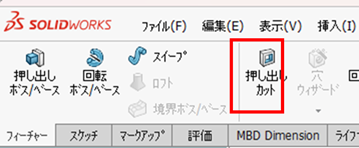

１１．フィーチャータブの【押し出しカット】アイコンを使用して、カットします。

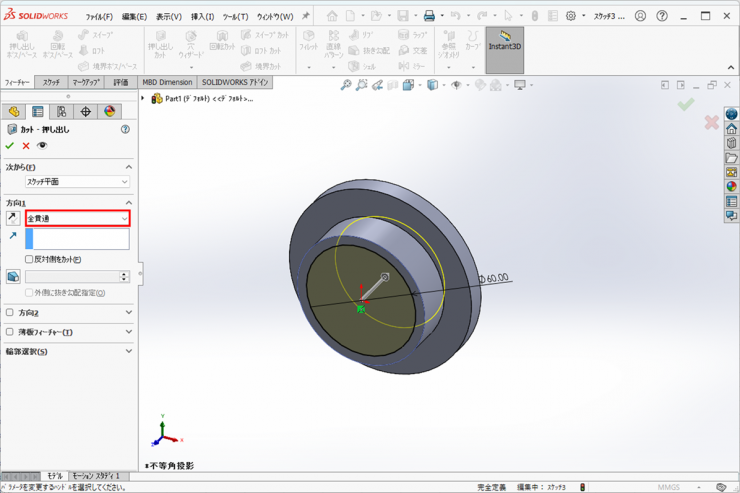

１２．押し出し状態で、【全貫通】を選択し、【OK】をクリックします。

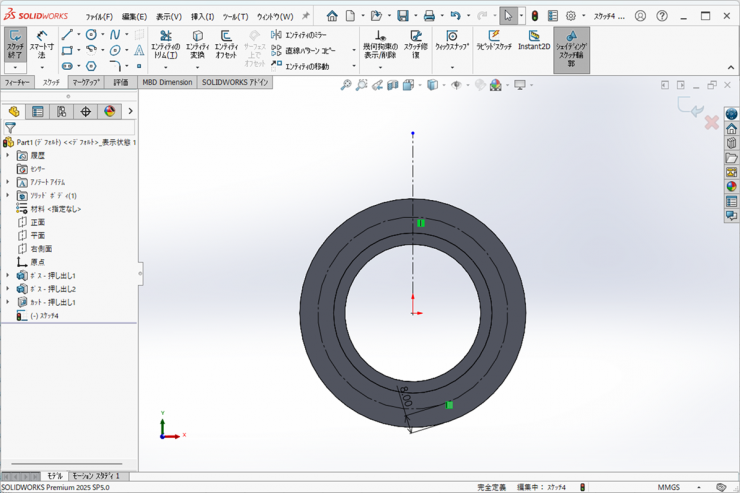

１３．６．で作成したφ100のボスの先頭に新規のスケッチを開始します。

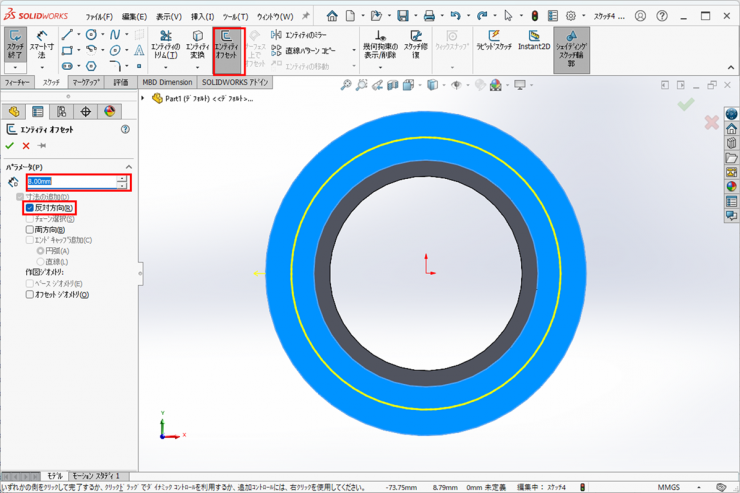

①スケッチタブの【エンティティオフセット】アイコンを使用して、外形（φ100の円）の内側に8ｍｍオフセットした円を作図します。

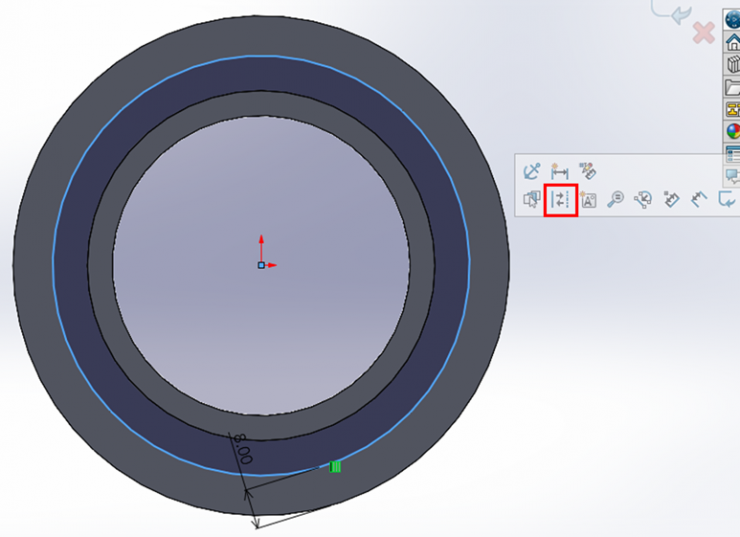

②作図した円をクリックするとコマンド一覧が表示されますので、【作図ジオメトリ】アイコンをクリックして、作図線に変更します。

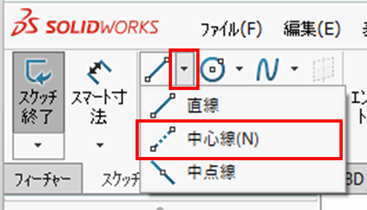

③スケッチタブの直線コマンド横の▼をクリックし、【中心線】アイコンをクリックします。
④原点を通る鉛直線を作図します。

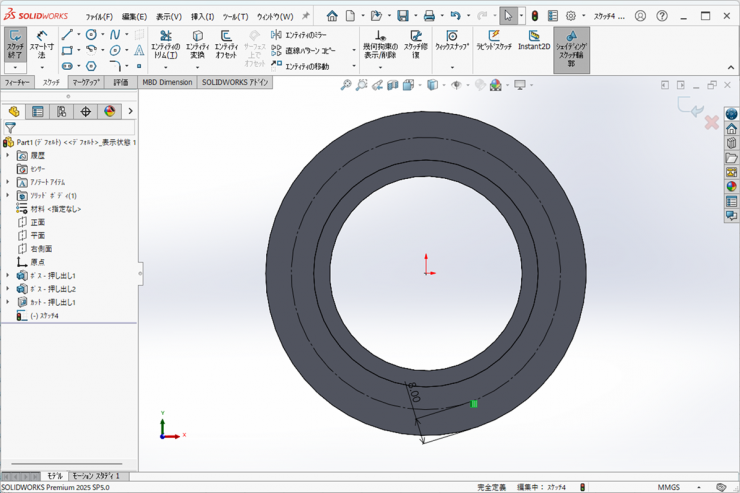

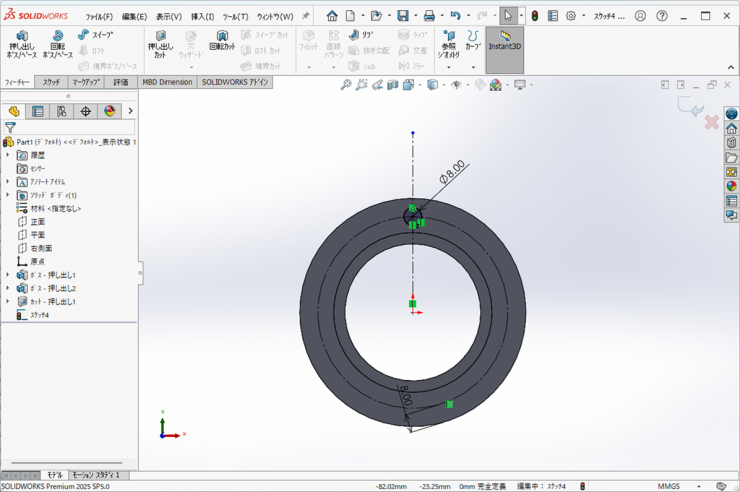

⑤①で作図した円と④で作図した円直線の交点を中心とするφ8の円を作図します。
１４．フィーチャータブの【押し出しカット】アイコンを使用して、カットします。

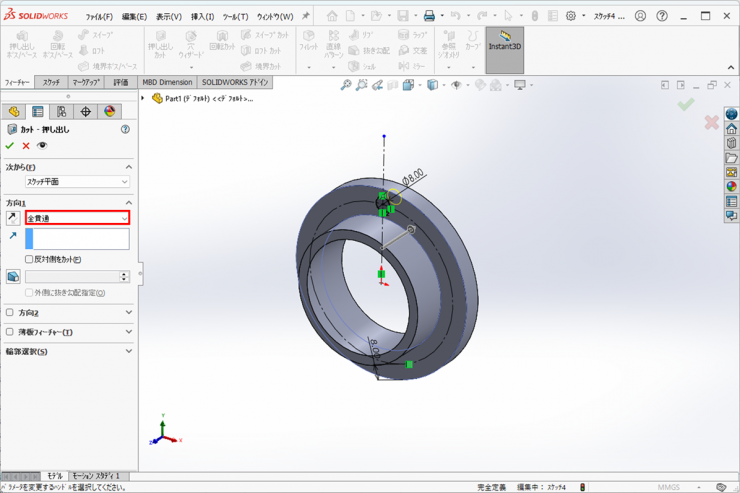

１５．押し出し状態で、【全貫通】を選択し、【OK】をクリックします。

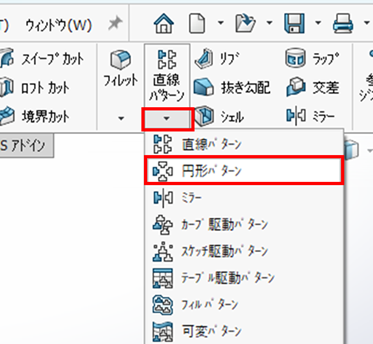

１６．フィーチャータブの直線パターン下の▼をクリックして、【円形パターン】をクリックします。

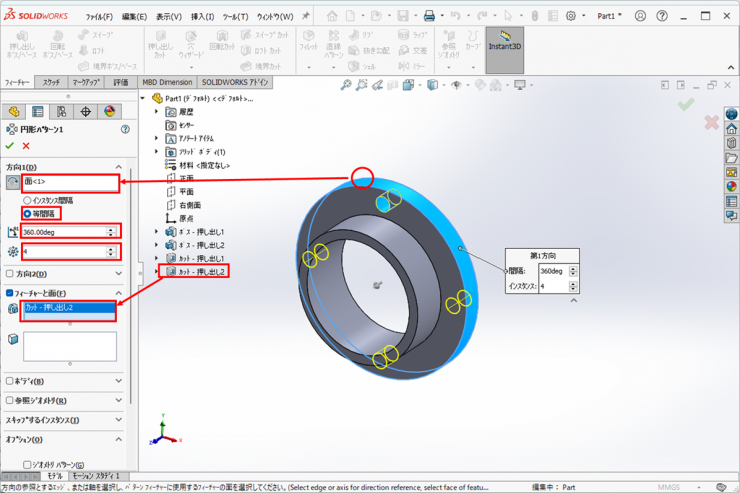

１７．パターン軸で、φ100の円筒の側面を選択し、【等間隔】を選択し、角度に【360°】、インスタンス数に【4】、フィーチャーと面で、FeatureManagerデザインツリーから15.の押し出しカットのフィーチャーを選択し、【OK】をクリックします。

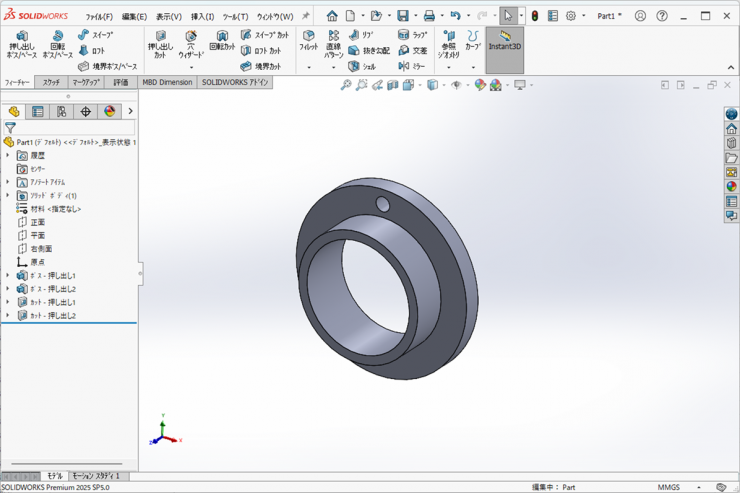

１８．モデルの完成です。「Flange.sldprt」の名前で保存します。
