注記の矢印を追加したい

1. Home

よくあるご質問

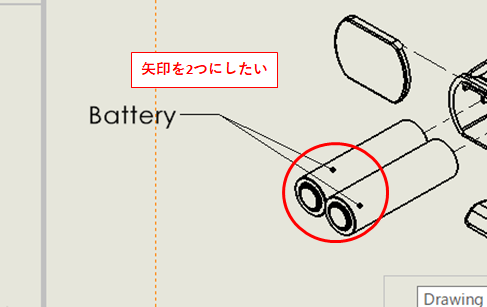

Q.図面で注記の矢印を追加するには、どうしたらいいですか？

A.Ctrlキーを押下しながら矢印の先端をドラッグすることで、コピーできます。

【手順】
１．アノテートアイテムタブの【注記】アイコンをクリックします。
２．Batteryをクリックします。

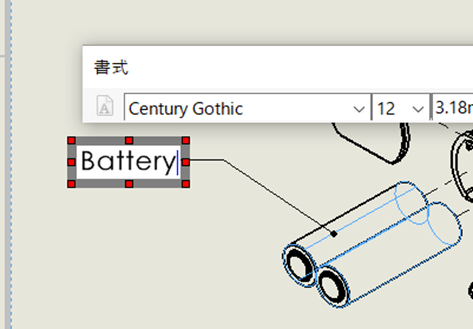

３．注記を配置する位置をクリックし、【Battery】と入力します。

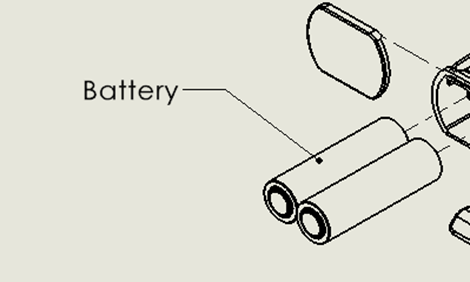

４．PropertyManagerで、【OK】をクリックして、注記を終了します。

５．作成した注記をクリックします。

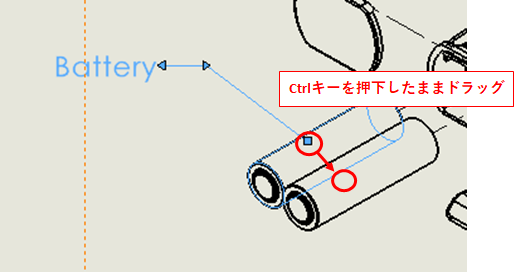

６．矢印を【Ctrl】キーを押下したまま、配置したい位置へドラッグします。

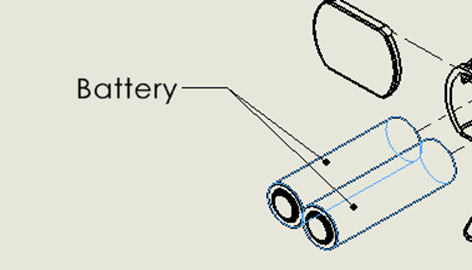

７．矢印が複製されます。
