Q.スケッチで円弧の長さを固定するにはどうしたらいいですか？

A.【スマート寸法】コマンドで、【円弧】→【端点】→【端点】の指定でできます。

円弧の長さの指定手順


１．スケッチタブの【スマート寸法】をクリックします。

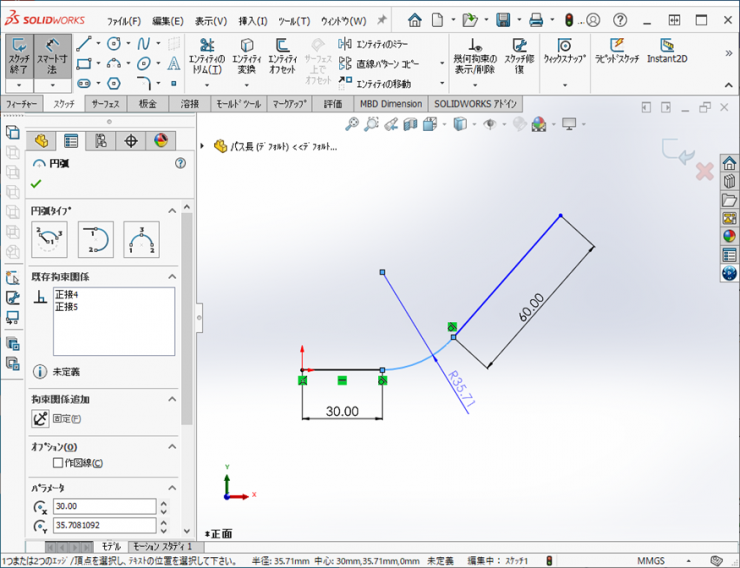

２．長さを指定したい円弧をクリックします。

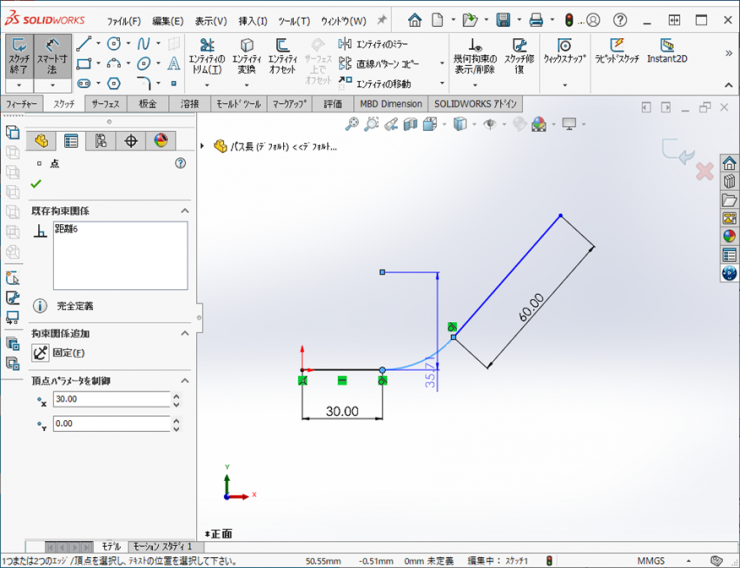

３．端点の１つをクリックします。

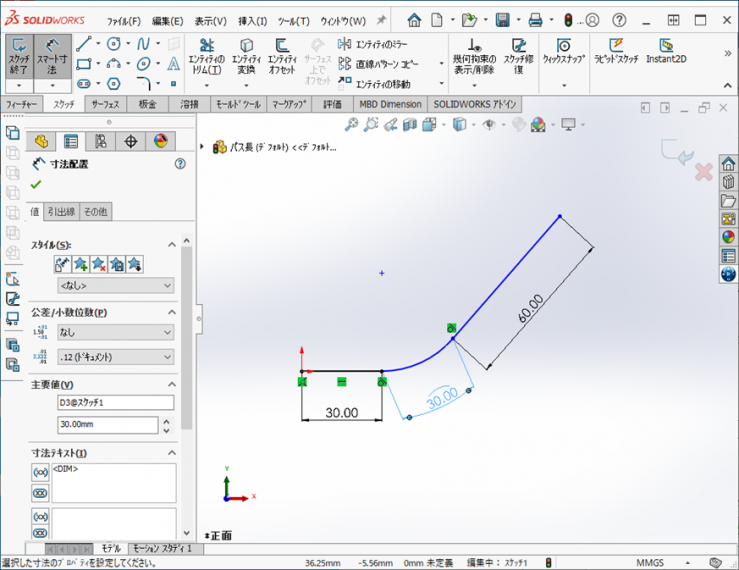

４．残りの端点をクリックし、寸法を適当な位置に配置します。
