部品のみ陰線表示

1. Home

Q.図面で１つの部品のみ陰線表示にする方法は？

A.図面ビューで表示したい部品のみ陰線表示にすることができます。

作業手順

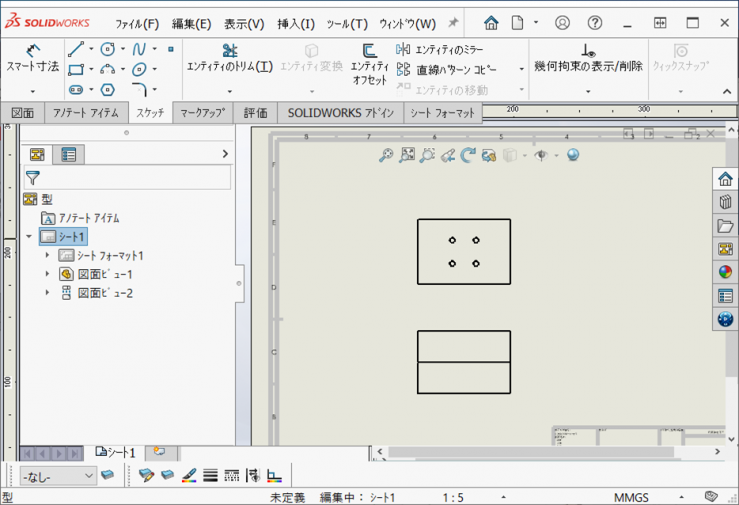

１．図面ビュー2のボルトを表示します。

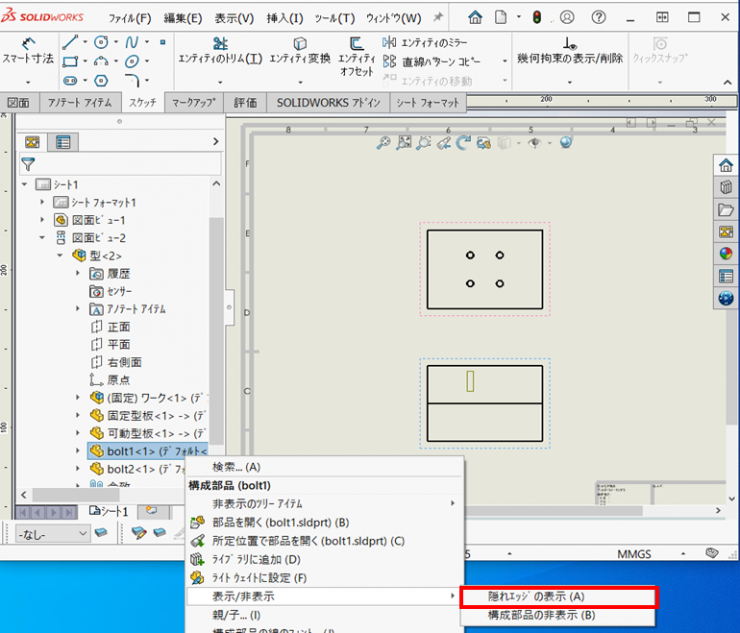

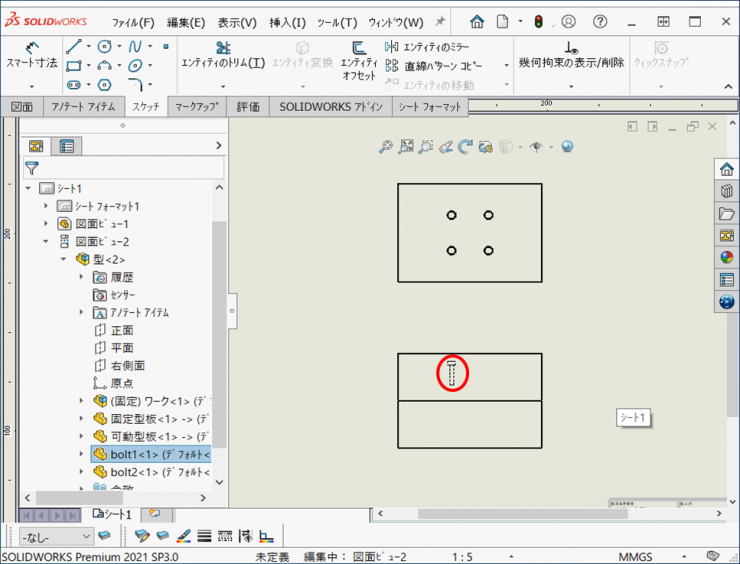

２．FeatureManagerデザインツリーから【図面ビュー2】＞【型】＞【bolt1】で右クリックして、【表示/非表示】＞【隠れエッジの表示】をクリックすると表示されます。
