よくあるご質問
Q. エラーなく直線を円弧に書き換える方法はありますか？
円弧を作図後、直線を削除します。その時に削除確認のウィンドウが表示されますので、【エンティティの置き換え】を行ってください。
【手順】
１．変更するスケッチをスケッチ編集にします。

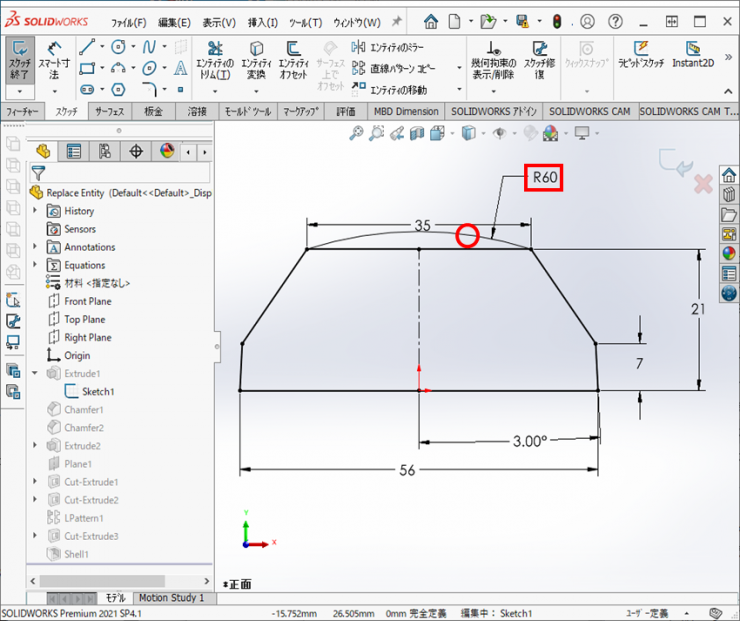

２．下図のように円弧を作図します。
2点を通り、半径60で作成
３．直線をクリックし、Deleteキーを押下します。

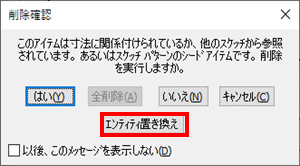

４．削除確認のウィンドウが表示されますので、【エンティティの置き換え】をクリックします。

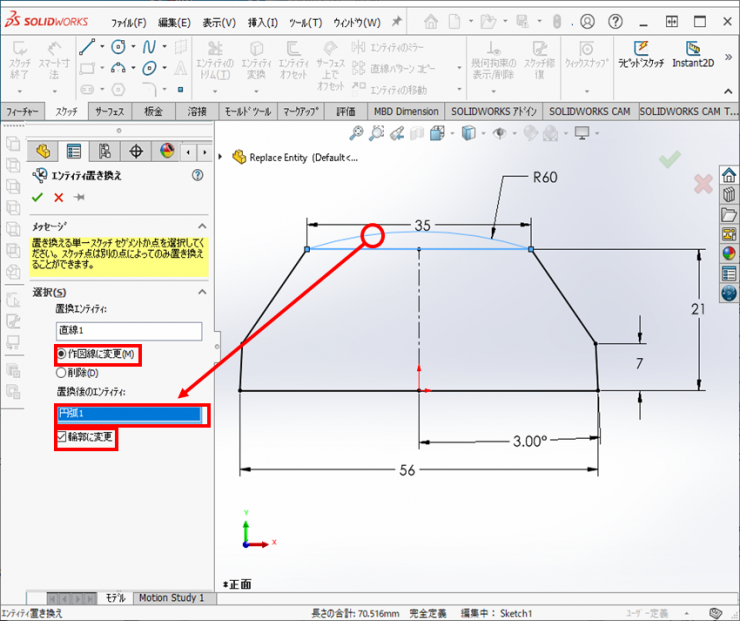

５．PropertyManagerがエンティティ置き換えに代わります。
【置換後のエンティティ】に２．で作図した円弧を指定します。
今回は他の図形との拘束があるため、【作図線に変更】を選択し、【輪郭に変更】にチェックを入れ、【OK】をクリックします。

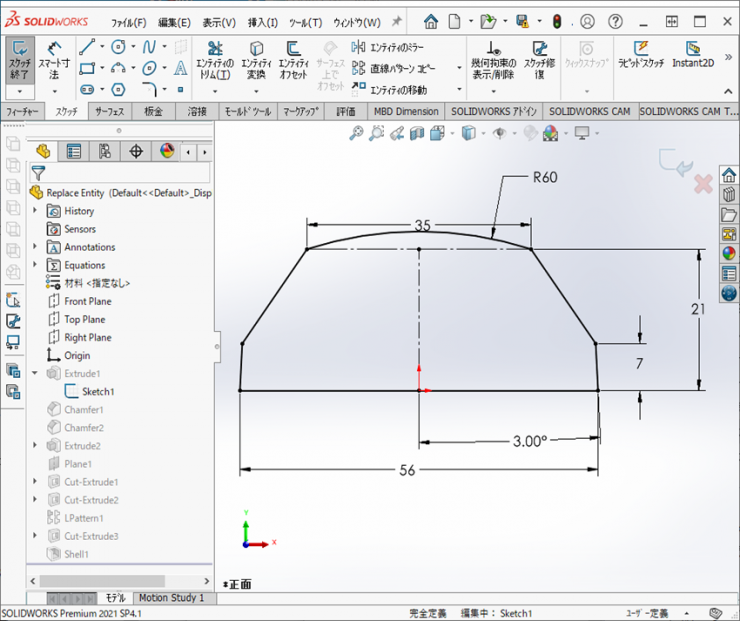

６．直線が作図線に変更され、エラーなく変更ができました。【スケッチ編集】を終了します。

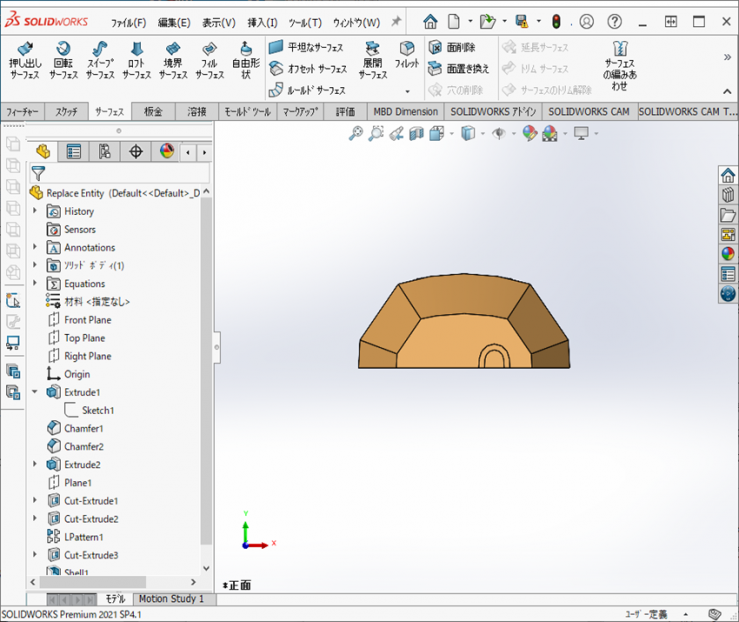

７．フィーチャーのエラーもなく、修正ができました。
