等角投影図や断面図を自由に配置する方法

1. Home

よくあるご質問

Q.等角投影図や断面図を整列なしで、配置したいのですが…

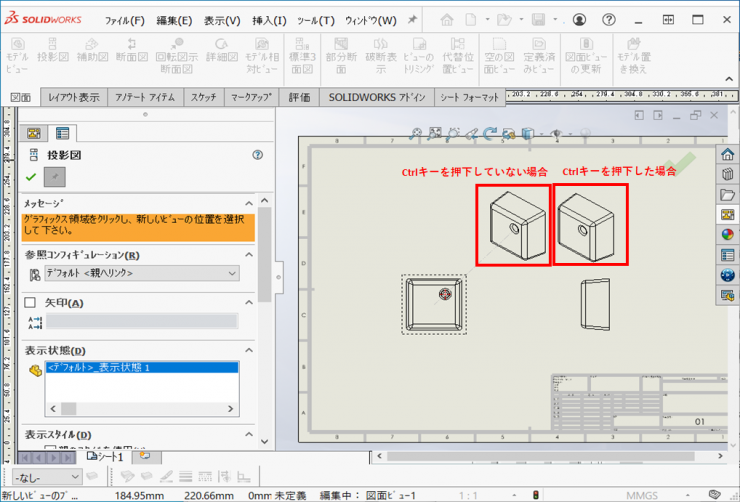

A.配置するときに【Ctrlキー】を押下したまま、移動させることで、整列せず任意の場所に配置できます。
