Q.SOLIDWORKSの図面でΦの記号が表示されず、<MOD-DIAM>と表示される。
A.指定されているフォルダに「gtol.sym」ファイルがあるかご確認ください。また、「gtol.sym」ファイルが存在する場合、「gtol.sym」がメモ帳で開くか確認してください。
【操作手順】
１．SOLIDWORKSを起動し、【ツール】＞【オプション】をクリックします。

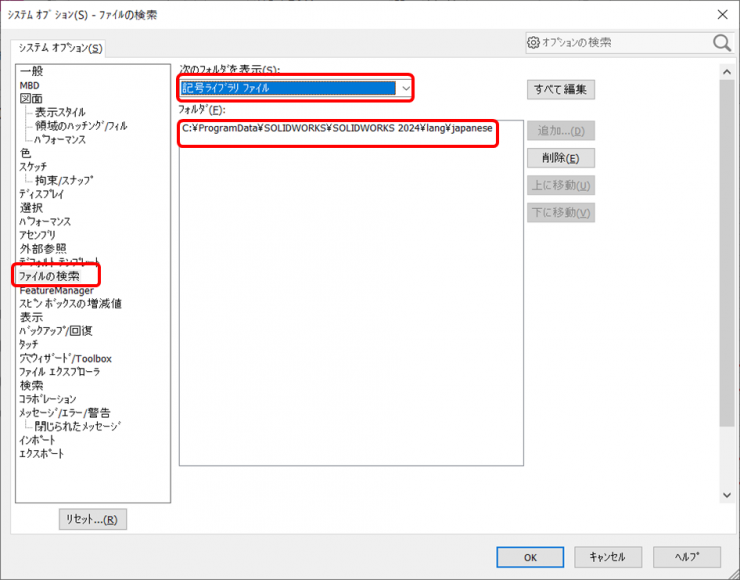

２．システムオプションタブの【ファイルの検索】をクリックします。
次のフォルダを表示で、【記号ライブラリファイル】を指定します。
３．デフォルトでは、C:￥ProgramData￥SOLIDWORKS￥SOLIDWORKS 2024￥lang￥japanese
となっています。
※「gtol.sym」が、別フォルダにある場合は、削除して追加ボタンでそのフォルダを指定してください。
