3DInterconnect

概要

• STEPなどのファイルを開いたが、サブアセンブリを開くアイコンがない。
• 部品ファイルを開くアイコンがない。
• 部品編集のアイコンがない。
• アセンブリの下に開いたファイルがサブアセンブリになっている。
• インポートボディになっていない。

3D Interconnect オン の場合	3D Interconnect オフ の場合
アイコンをフィーチャーマネージャー内から右クリックしても、「開く」のアイコンは出現しません。	開きたいサブアセンブリファイルをフィーチャーマネージャー内から右クリックし、画像赤枠の「開く」アイコンをクリック。
同様にアイコンをフィーチャーマネージャー内から右クリックしても、「開く」や「部品編集」のアイコンは出現しません。	開きたい部品ファイルをフィーチャーマネージャー内から右クリックし、画像左の赤枠の「開く」アイコンをクリック。 また、画像右の赤枠の「部品編集」をクリック頂くことで、アセンブリファイル内で部品ファイルの寸法、フィーチャーの編集を行うことが可能です。
開いたファイルがサブアセンブリとして挿入されてしまいます。 3Dインターコネクトをオフにした状態で、ファイルを開くようにお願い致します。	トップアセンブリファイルを開くと、通常通りのアセンブリ階層で開くことが可能です。
画像のようなアイコンで読み込まれ、「インポートボディ」として読み込みできません。	「インポートボディ」とフィーチャーマネージャー上に表示されます。

3D Interconnect 設定方法

1. ツールーオプションを選択します。
2. システムオプションタブのインポートをクリックします。
3. ファイルフォーマットを「一般」にして、「3D Interconnectを有効にする」のチェックを外します。
4. 「OK」をクリックして、ウィンドウを閉じます。
5. 再度、STEPファイルなどを開いてください。

・3D InterconnectはSOLIDWORKS 2017でベータ版、SOLIDWORKS 2018で新規に搭載された機能です。
・3D Interconnectがオンになっていると元のSTEPファイルとリンクされた状態になります。

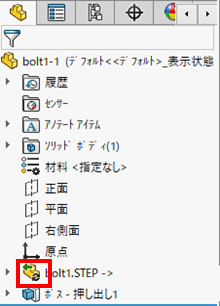

　元のSTEPファイルが更新されるとフィーチャーマネージャーで更新されたことが表示されます。

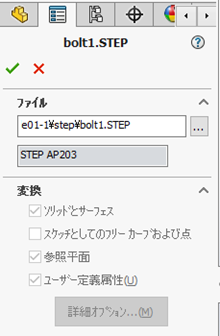

データの更新は、フィーチャーマネージャーのフィーチャー上で、右クリックして、フィーチャー編集をクリックします。
コマンドマネージャーに変わり、元のファイルが選択されているので、OKをクリックすると更新されます。
