アセンブリの変更前と変更後で比較したい

Q.アセンブリの変更前と変更後で比較したい。

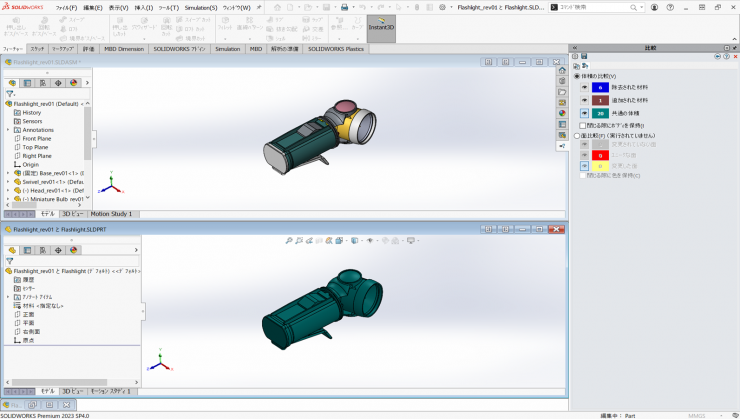

A.アセンブリ変更前のファイルを名前変更しバックアップしたものと、アセンブリ変更後のファイルと比較することができます。
ご存じの通り、SOLIDWORKSでは、同じ名前のファイルを開くことはできません。アセンブリで使用されている構成部品も同様に開くことはできません。
Pack and Goでコピーするときに名前を変更できるので、比較できるようになります。

手順
１．アセンブリファイルを開きます。
２．【ファイル】＞【Pack and Go】をクリックします。

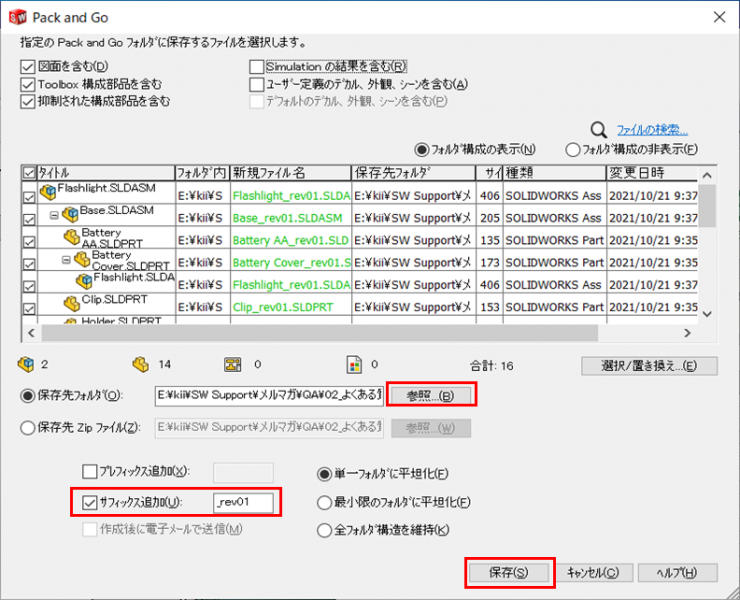

３．Pack and Goのウィンドウが表示されますので、保存先フォルダの【参照】をクリックし、保存先のフォルダを指定します。
４．【サフィックス追加】にチェックを入れ、【_rev01】と入力します。
５．【保存】をクリックします。

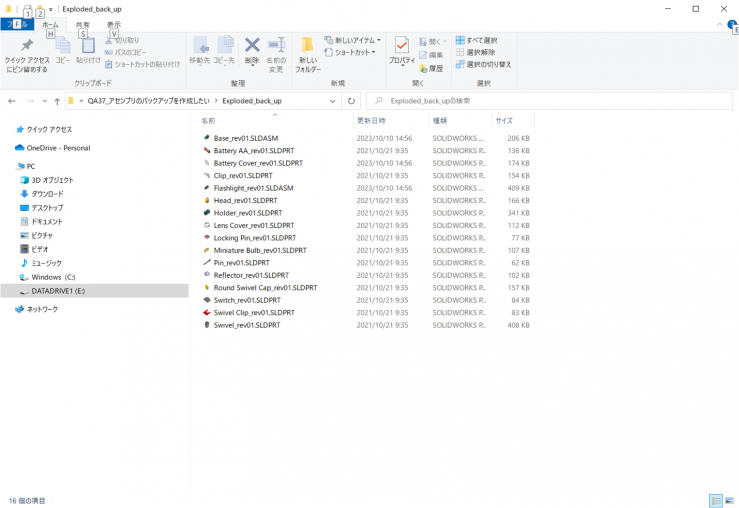

アセンブリ、サブアセンブリ、構成部品すべてに、現在のファイル名の後ろに【_rev01】がついて保存されるため、現在のファイルを変更しても、比較することができます。
※プレフィックス追加にチェックを入れ、文字や数字を入力する事も可能です。プレフィックスの場合は、ファイル名の前に追加されます。
