Q.DXFファイルをスケッチで使用したい
A.スケッチにしたい平面をクリックして、挿入ーDXF/DWGを選択します。DXFファイル、DWGファイルを指定すれば、挿入されます。
操作手順

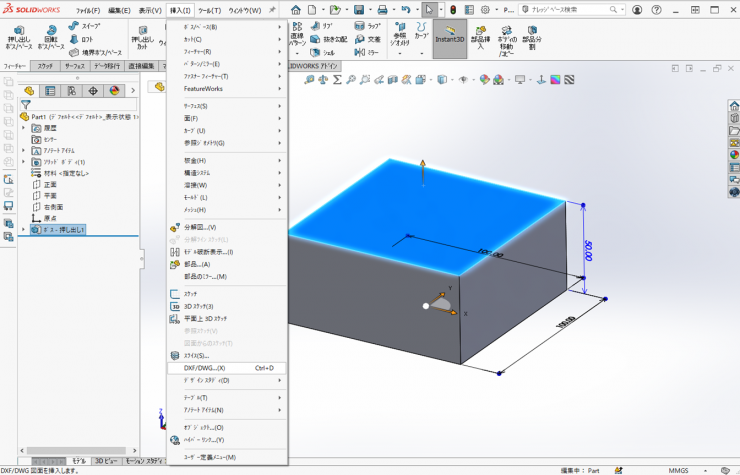

1.DXFを挿入したい平面、モデル上の平面をクリックして、挿入ー」DXF/DWGを選択します。

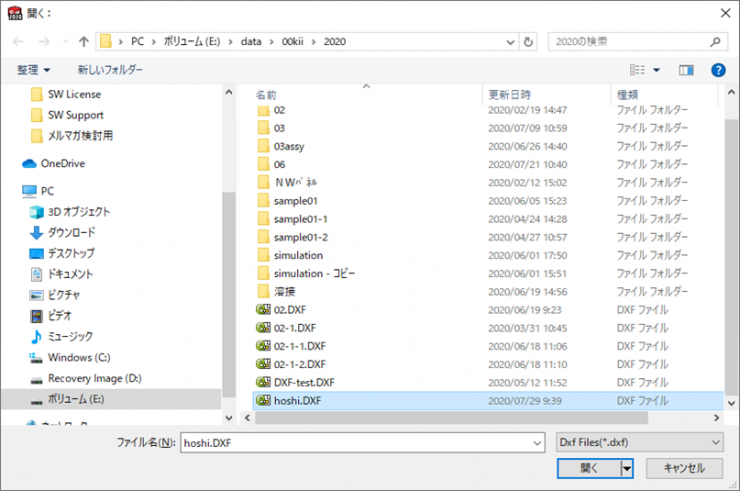

2.ファイルを開くウィンドウが表示されますので、挿入したい、DXFファイル、DWGファイルを選択します。

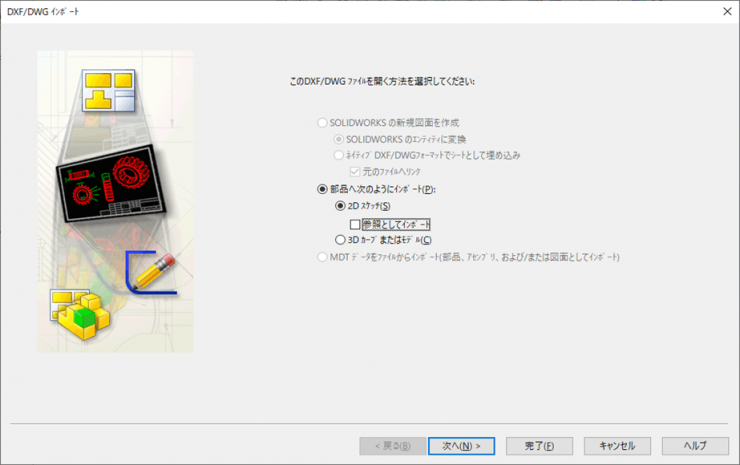

3.開く方法を聞かれますので、部品へ次のようにインポート、2Dスケッチを選択して、次へをクリックします。

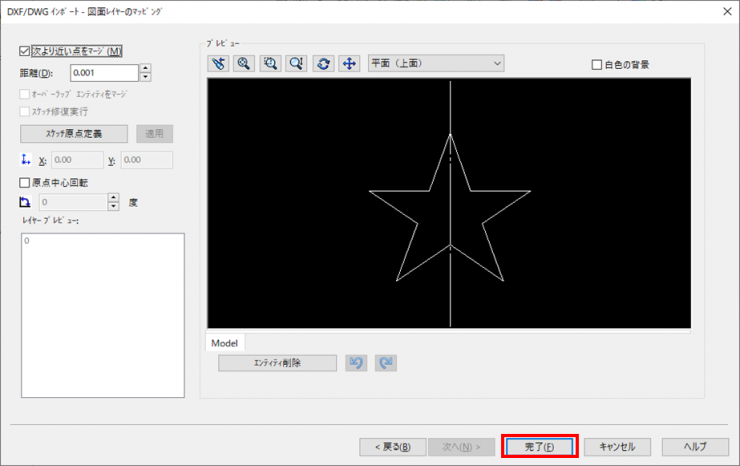

4.インポートドキュメントの設定ウィンドウになりますので、インポートデータの単位、レイヤーが分かれていれば、選択レイヤーを選択して、必要なレイヤーのみ選択して、次へをクリックします。
5.完了をクリックします。

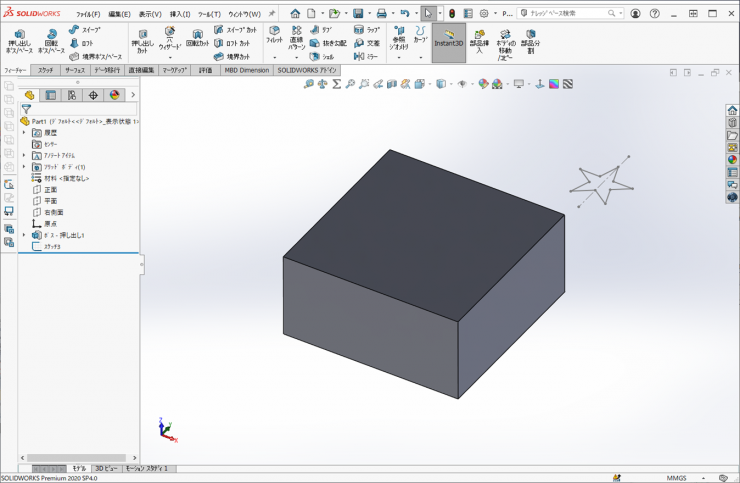

6.新しくスケッチが作成され、DXFデータが読み込まれました。DXFデータの原点は用紙の左下が多いため、思った位置に来ないこともあります。
位置の修正
1.作成されたスケッチをスケッチ編集にします。

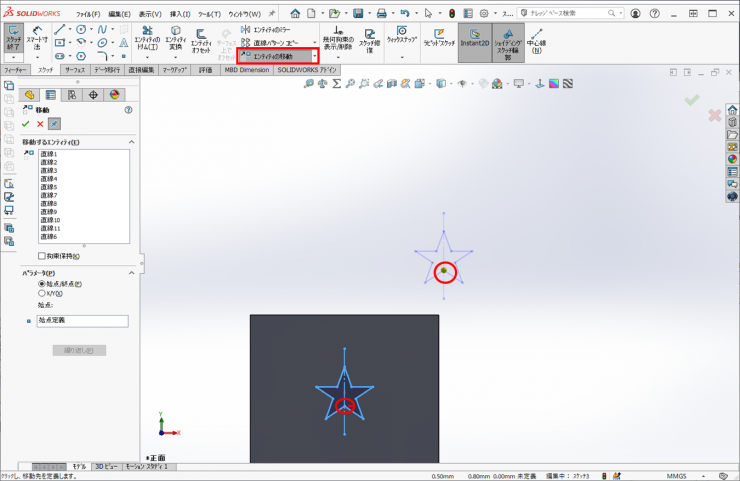

2.全体を囲んで、スケッチタブにある「エンティティの移動」をクリックします。
原点にしたい点をクリックして、原点をクリックすると図形が移動します。
