モデル上に寸法を表示させたい

  1. Home

よくあるご質問

Q.モデル上に寸法を表示させる方法はありますか？

A.スマート寸法の【参照寸法】で、寸法を作成してください。

【手順】


１．スケッチタブの【スマート寸法】をクリックします。

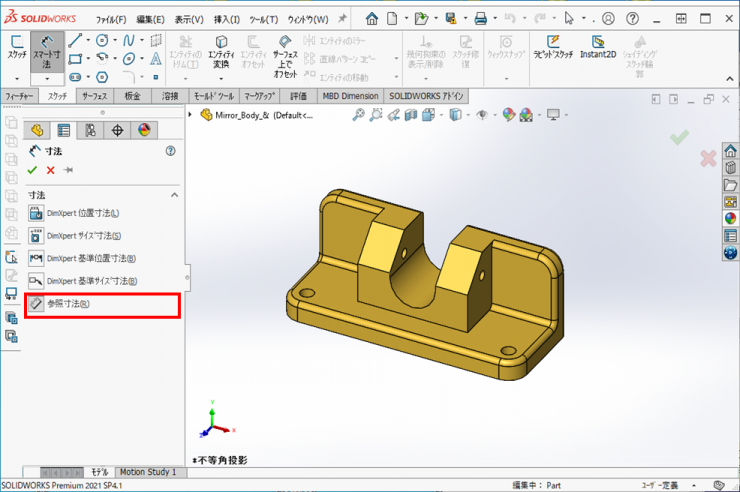

２．PropertyManagerで、【参照寸法】を選択します。

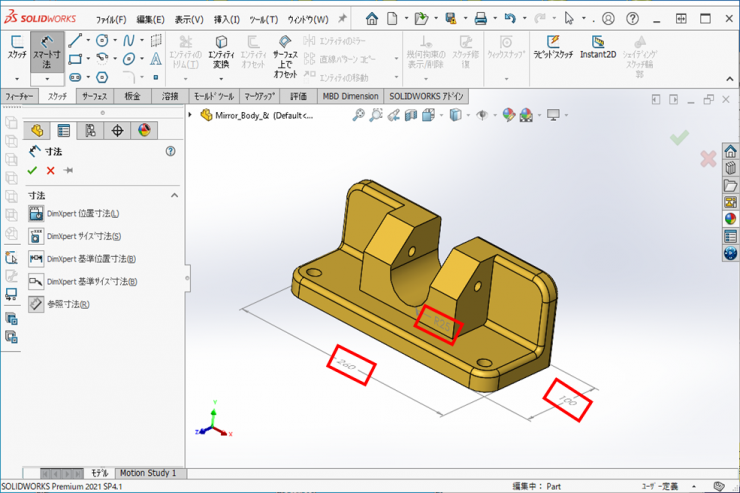

３．表示させたい個所の寸法を作成します。

※寸法が表示されない場合は、以下を確認してください。

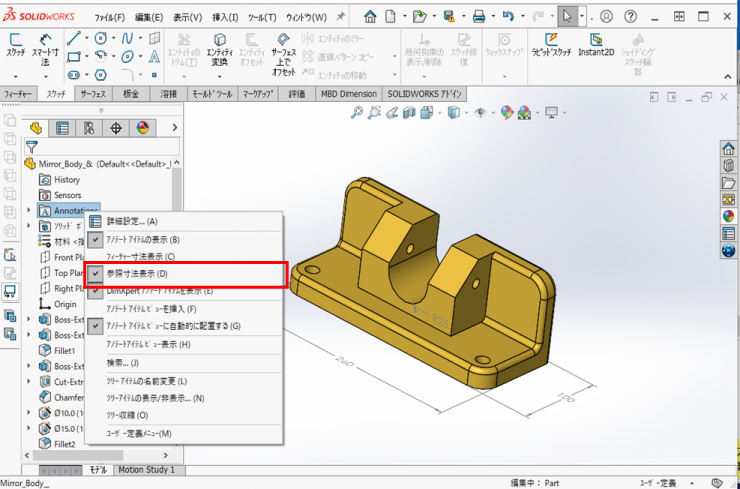

FeatureManagerデザインツリーで、【アノテートアイテム】で、右クリックして、【参照寸法表示】にチェックを入れてください。
