Q.文字を曲面から1ｍｍカットする方法はありますか？
A.押し出しカット-オフセット開始サーフェス指定することでできます。
作業手順
１．曲面の上面の平面にスケッチを開きます。
※平面がない場合は、【挿入】＞【参照ジオメトリ】＞【平面】で、平面を作成してください。

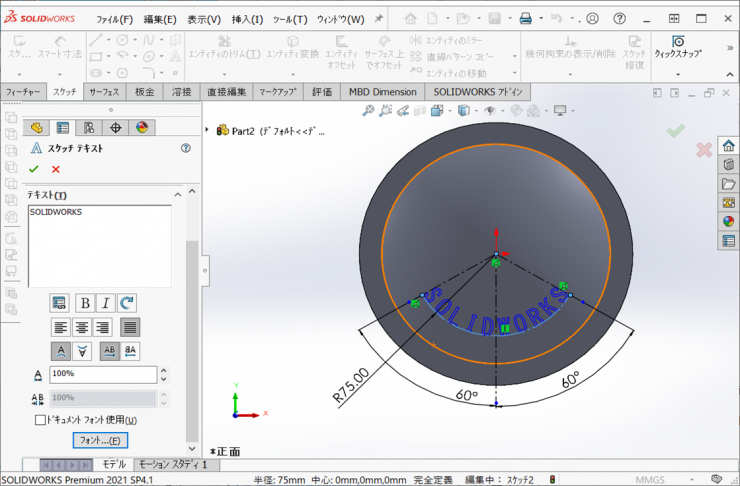

２．下図のように作図します。
※文字はスケッチタブの【テキスト】から作成できます。
３．フィーチャータブの【押し出しカット】をクリックします。

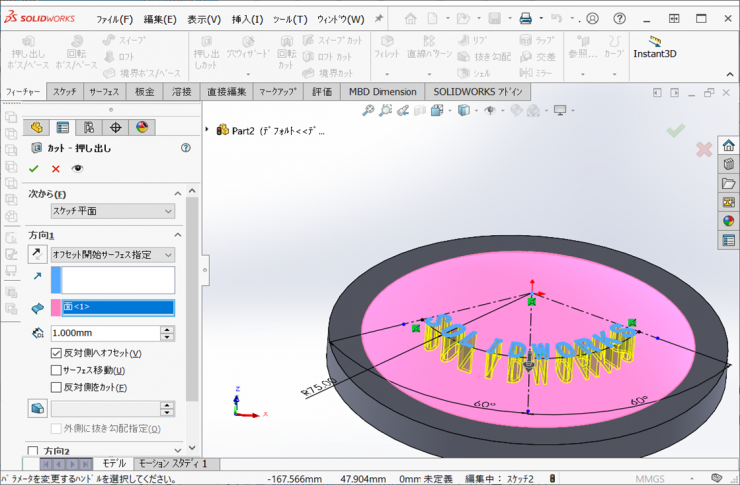

４．【ブラインド】を【オフセット開始サーフェス指定】を選択し、オフセット面を選択後【オフセット距離】に彫り込みたい深さを入力します。
【反対側へオフセット】で、方向を調整します。

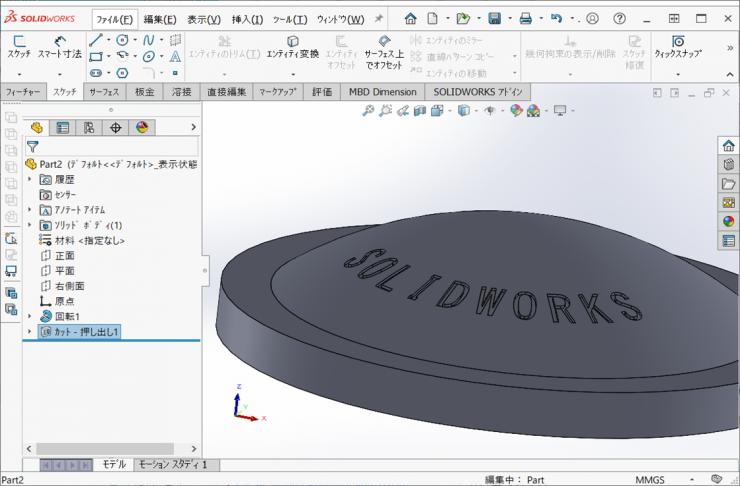

【OK】をクリックすると文字を曲面に沿ってカットできます。
